反应堆压力容器安装

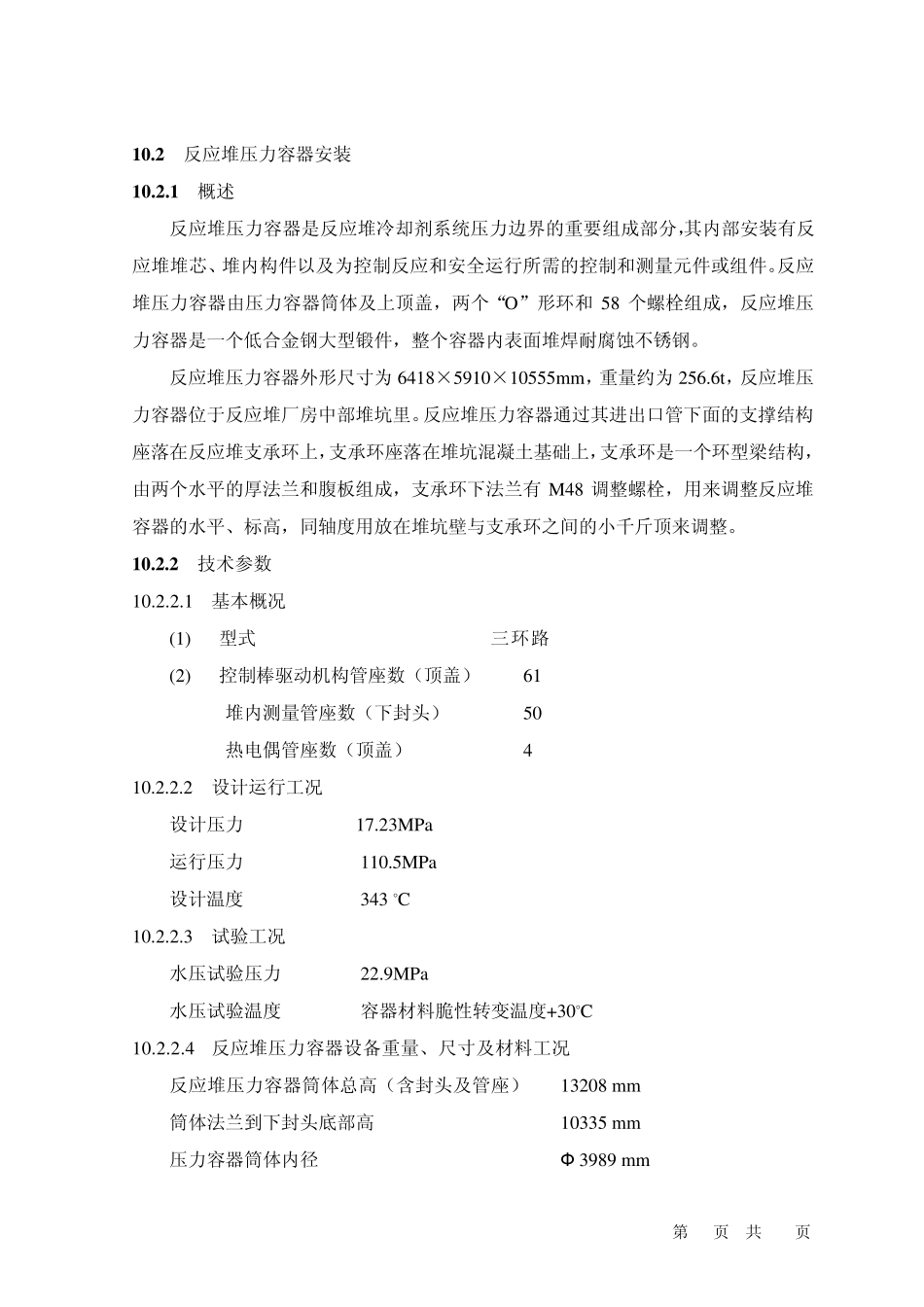

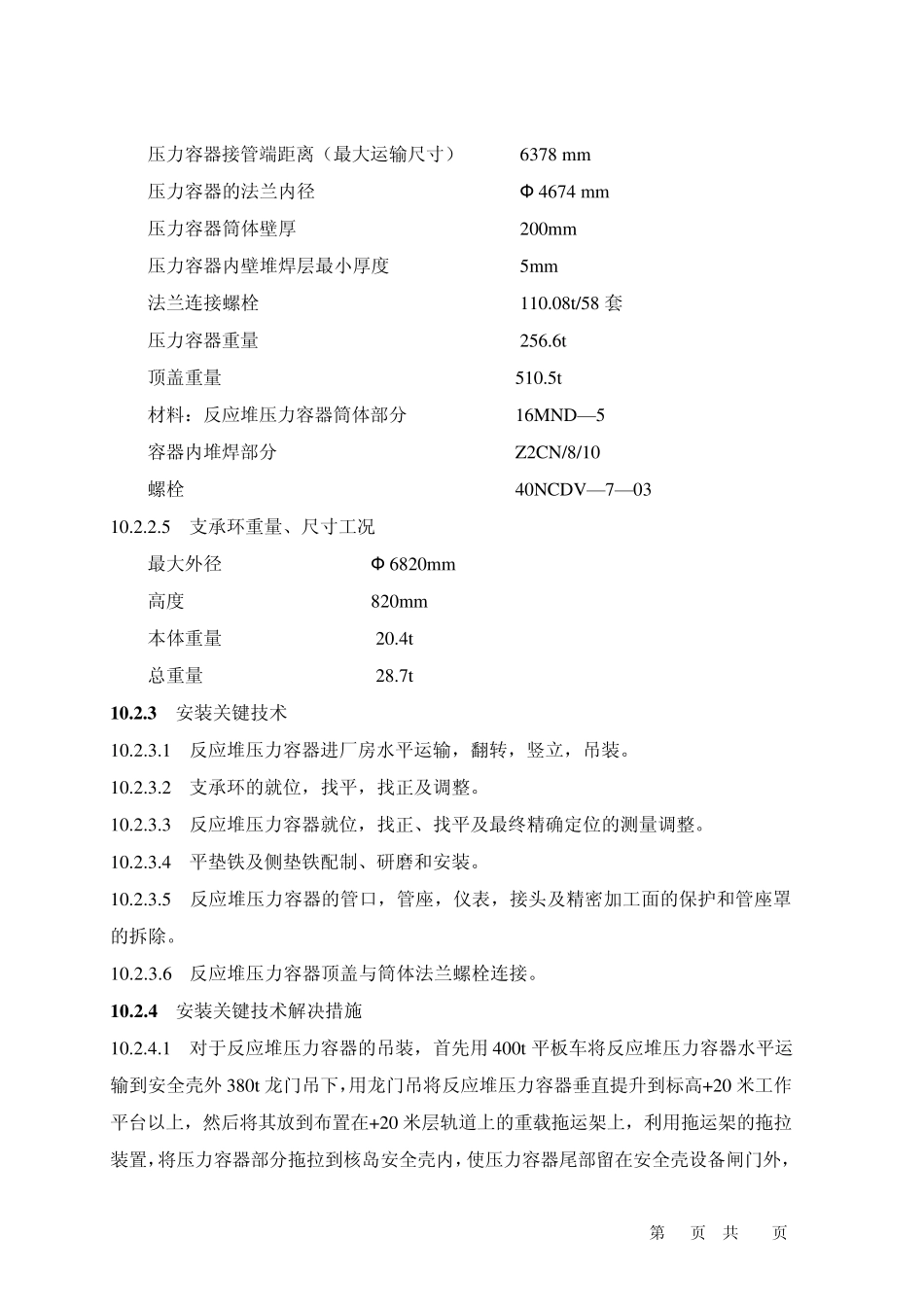

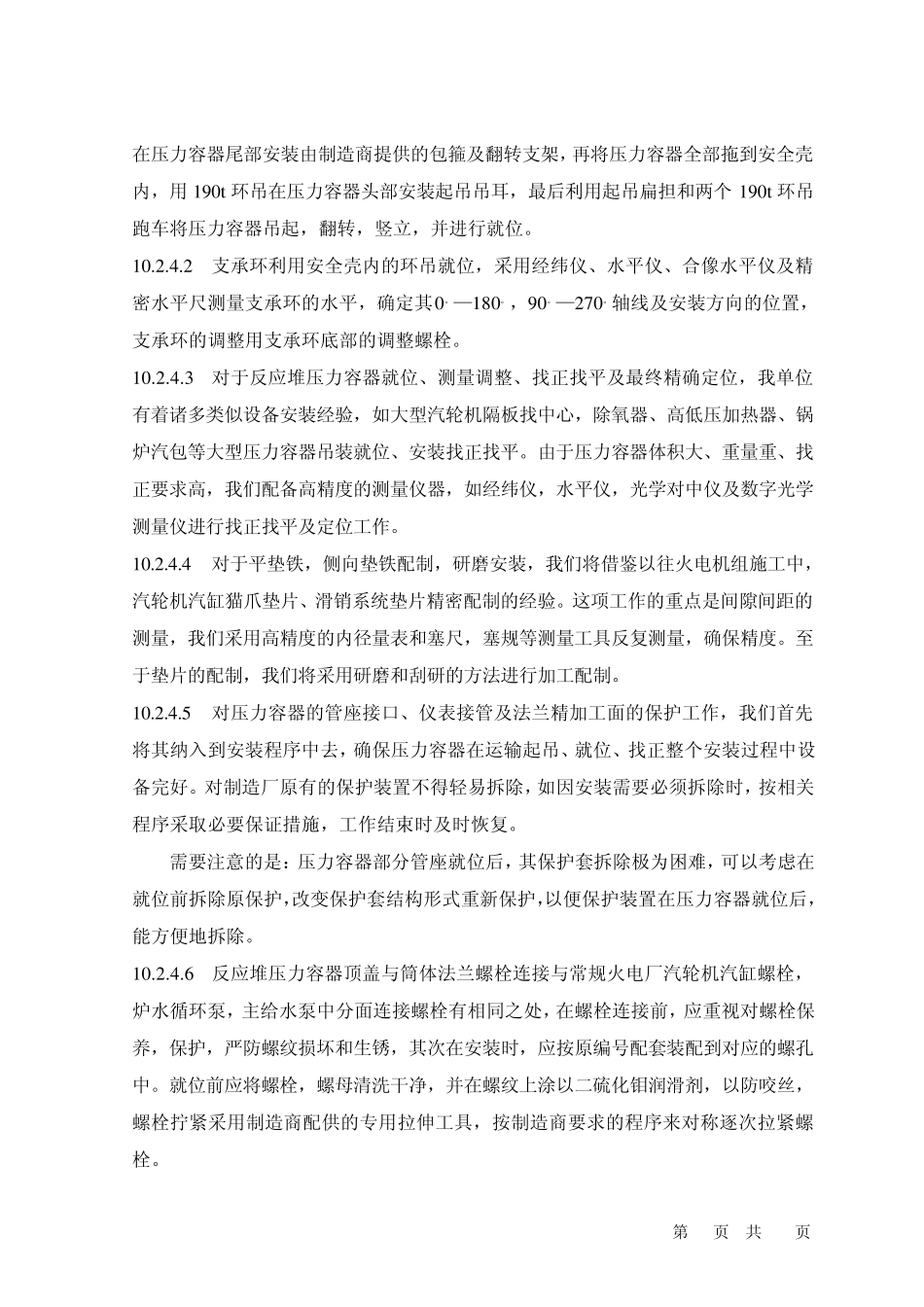

第 1 页 共 13 页 1 0 .2 反应堆压力容器安装 1 0 .2 .1 概述 反应堆压力容器是反应堆冷却剂系统压力边界的重要组成部分，其内部安装有反应堆堆芯、堆内构件以及为控制反应和安全运行所需的控制和测量元件或组件。反应堆压力容器由压力容器筒体及上顶盖，两个“O”形环和58 个螺栓组成，反应堆压力容器是一个低合金钢大型锻件，整个容器内表面堆焊耐腐蚀不锈钢。 反应堆压力容器外形尺寸为6418×5910×10555mm，重量约为256.6t，反应堆压力容器位于反应堆厂房中部堆坑里。反应堆压力容器通过其进出口管下面的支撑结构座落在反应堆支承环上，支承环座落在堆坑混凝土基础上，支承环是一个环型梁结构，由两个水平的厚法兰和腹板组成，支承环下法兰有M48 调整螺栓，用来调整反应堆容器的水平、标高，同轴度用放在堆坑壁与支承环之间的小千斤顶来调整。 1 0 .2 .2 技术参数 10.2.2.1 基本概况 (1) 型式 三环路 (2) 控制棒驱动机构管座数（顶盖） 61 堆内测量管座数（下封头） 50 热电偶管座数（顶盖） 4 10.2.2.2 设计运行工况 设计压力 17.23MPa 运行压力 110.5MPa 设计温度 343 °C 10.2.2.3 试验工况 水压试验压力 22.9MPa 水压试验温度 容器材料脆性转变温度+30°C 10.2.2.4 反应堆压力容器设备重量、尺寸及材料工况 反应堆压力容器筒体总高（含封头及管座） 13208 mm 筒体法兰到下封头底部高 10335 mm 压力容器筒体内径 Ф 3989 mm 第 2 页 共 13 页 压力容器接管端距离（最大运输尺寸） 6378 mm 压力容器的法兰内径 Ф 4674 mm 压力容器筒体壁厚 200mm 压力容器内壁堆焊层最小厚度 5mm 法兰连接螺栓 110.08t/58 套 压力容器重量 256.6t 顶盖重量 510.5t 材料：反应堆压力容器筒体部分 16MND—5 容器内堆焊部分 Z2CN/8/10 螺栓 40NCDV—7—03 10.2.2.5 支承环重量、尺寸工况 最大外径 Ф 6820mm 高度 820mm 本体重量 20.4t 总重量 28.7t 1 0 .2 .3 安装关键技术 10.2.3.1 反应堆压力容器进厂房水平运输，翻转，竖立，吊装。 10.2.3.2 支承环的就位，找平，找正及调整。 10.2.3.3 反应堆压力容器就位，找正、找平及最终精确定位的测量调整。 10.2.3.4 平垫铁及侧垫铁配制、研磨和安装。 10.2.3.5 反应堆压力容器的管口，管座，仪表，接头及精密加工面的保护和管座罩的拆除。 10.2.3.6 反应堆压力容器顶盖与筒体法兰螺栓...
