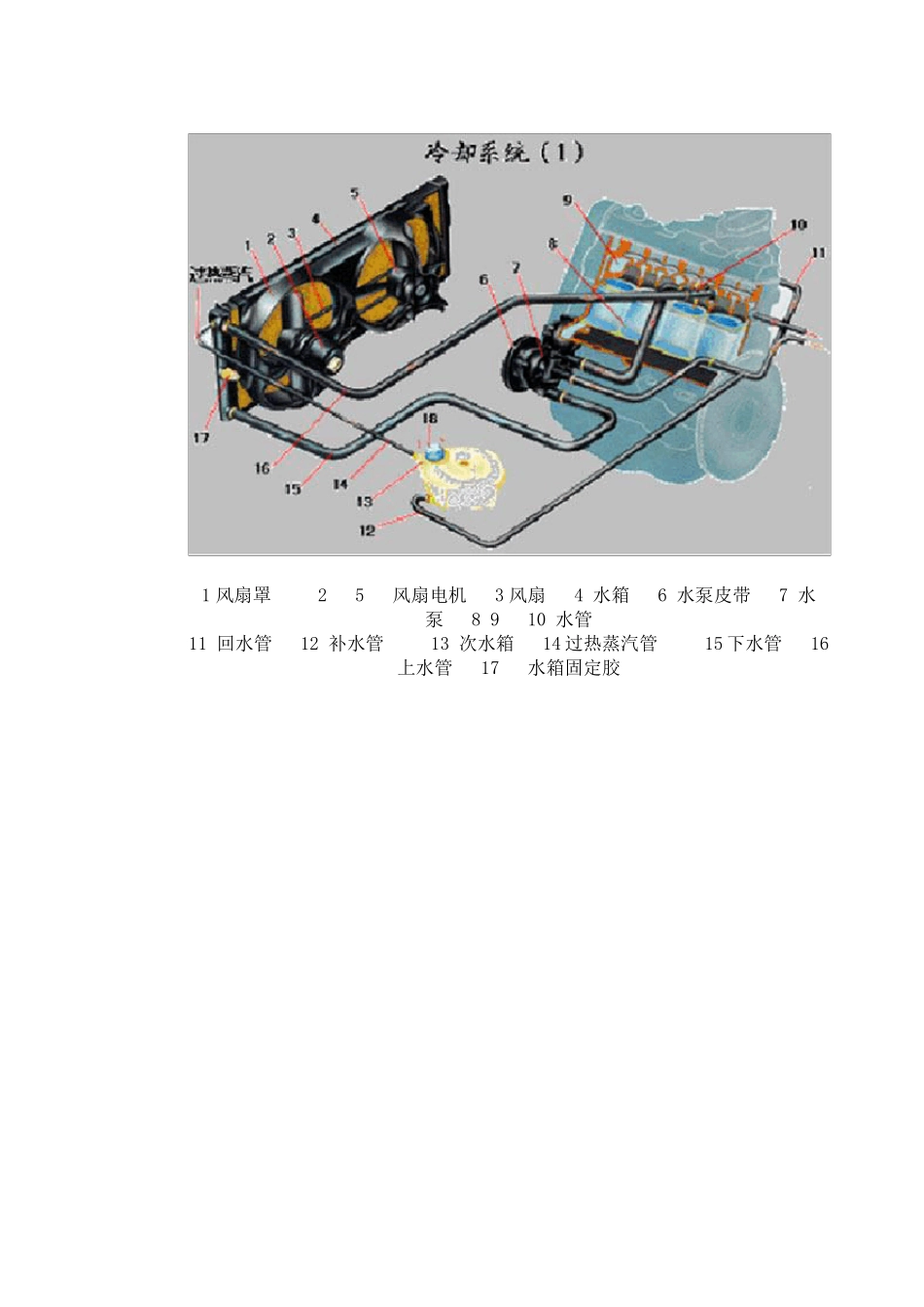

汽车发动机的五大系统 汽油发动机主要分两大机构五大系统: 五大系统包括:燃料供给系,起动系,冷却系,润滑系,点火系。 燃料供给系: 燃料供给系由空气供给系统、燃油供给系统和电子控制系统组成。 起动系: 主要由蓄电池、起动控制与传动机构和起动机(马达)等组成 冷却系: 冷却系统主要由水泵、散热器、风扇、水套和节温器等组成。 1 风扇罩 2 5 风扇电机 3 风扇 4 水箱 6 水泵皮带 7 水泵 8 9 10 水管 11 回水管 12 补水管 13 次水箱 14 过热蒸汽管 15 下水管 16 上水管 17 水箱固定胶 润滑系: 润滑系统由机油泵、机油滤清器、机油冷却器、集滤器等组成。此外,润滑系统还包括机油压力表、温度表和机油管道等。 点火系: 点火系组成:传统式由蓄电池、发电机、点火线圈、断电器、火花塞等组成。普通式和传统式点火系统类似,只是用电子元件取代了断电器。电子点火式全部是全电子点火系统,完全取消了机械装置,由电子系统控制点火时刻,包括蓄电池、发电机、点火线圈、火花塞和电子控制系统等。 1、点火开关 2、点火线圈 3、绝缘盖 4、初级线圈 5、次级线圈 6、分电器 7、蓄电池 8、点火控制器 9、传动齿轮 10、真空提前装置 11、分电器主轴 12、分火头 13、分电器盖 14、离心提前装置 柴油机是没有点火系,柴油机是工作原理:空气进入气缸后,压缩成高温体同 时再由高压的柴油泵通过喷油嘴直接喷到气缸后自燃后产生动能。 不过是柴油机还是汽油都是四冲程:进气冲程,压缩冲程,燃烧冲程(作功冲程),排气冲程。 发动机—燃料供给系详解 燃料供给系由空气供给系统、燃油供给系统和电子控制系统组成。 空气供给系统的组成: 空气滤清器、空气流量传感器(进气温度传感器)、怠速转速控制阀(怠速控制电动机)、进气歧管、动力腔、节气门体 功 用:向发动机提供必要的空气,并测量出进入气缸的空气量 。 分类(进气道形式分): 有旁通空气道 无旁通空气道 (a) 旁通空气式供气系统;(b) 直供空气式供气系统 1-空气滤清器;2-空气流量传感器;3-怠速转速控制阀; 4-进气歧管;5-动力腔;6-节气门体 空气通道--无旁通空气道 发动机工作或怠速时:进气口→空气滤清器→空气流量传感器→进气软管→节流阀体→动力腔→进气歧管→进气门。 空气通道--有旁通空气道 发动机工作时:进气口→空气滤清器→空气流量传感器→进气管→节气门→动力腔→进...
