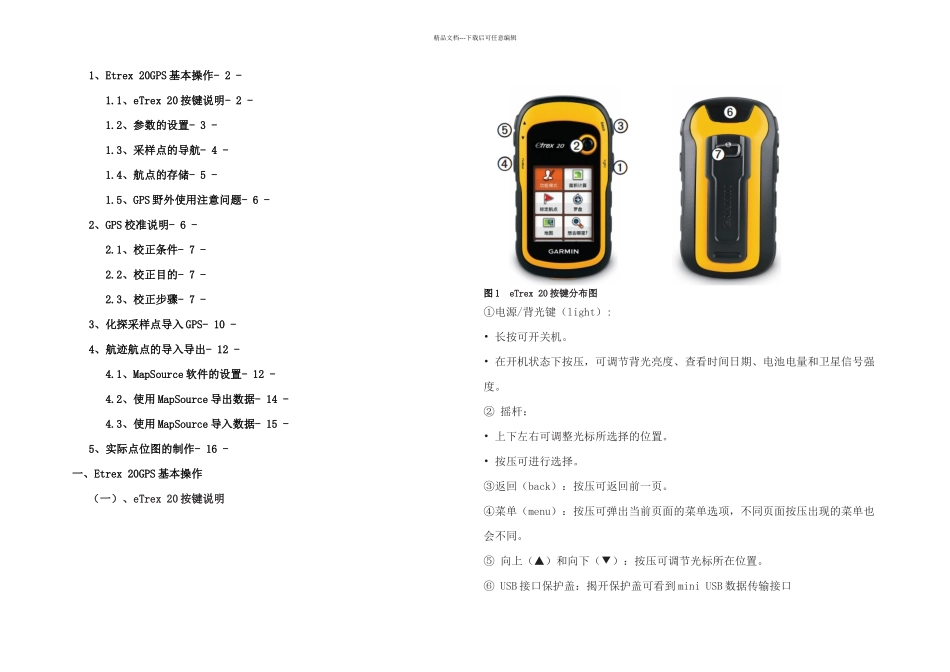

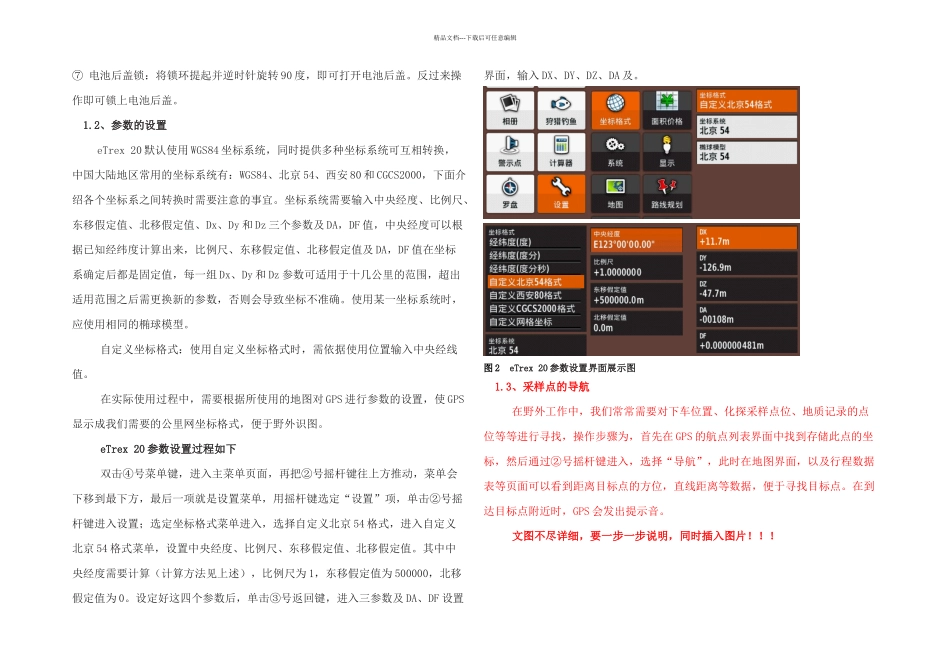

精品文档---下载后可任意编辑1、Etrex 20GPS 基本操作- 2 -1.1、eTrex 20 按键说明- 2 -1.2、参数的设置- 3 -1.3、采样点的导航- 4 -1.4、航点的存储- 5 -1.5、GPS 野外使用注意问题- 6 -2、GPS 校准说明- 6 -2.1、校正条件- 7 -2.2、校正目的- 7 -2.3、校正步骤- 7 -3、化探采样点导入 GPS- 10 -4、航迹航点的导入导出- 12 -4.1、MapSource 软件的设置- 12 -4.2、使用 MapSource 导出数据- 14 -4.3、使用 MapSource 导入数据- 15 -5、实际点位图的制作- 16 -一、Etrex 20GPS 基本操作（一）、eTrex 20 按键说明图 1 eTrex 20 按键分布图①电源/背光键（light）:• 长按可开关机。• 在开机状态下按压，可调节背光亮度、查看时间日期、电池电量和卫星信号强度。② 摇杆：• 上下左右可调整光标所选择的位置。• 按压可进行选择。③返回（back）：按压可返回前一页。④菜单（menu）：按压可弹出当前页面的菜单选项，不同页面按压出现的菜单也会不同。⑤ 向上（▲）和向下（▼）：按压可调节光标所在位置。⑥ USB 接口保护盖：揭开保护盖可看到 mini USB 数据传输接口精品文档---下载后可任意编辑⑦ 电池后盖锁：将锁环提起并逆时针旋转 90 度，即可打开电池后盖。反过来操作即可锁上电池后盖。1.2、参数的设置eTrex 20 默认使用 WGS84 坐标系统，同时提供多种坐标系统可互相转换，中国大陆地区常用的坐标系统有：WGS84、北京 54、西安 80 和 CGCS2000，下面介绍各个坐标系之间转换时需要注意的事宜。坐标系统需要输入中央经度、比例尺、东移假定值、北移假定值、Dx、Dy 和 Dz 三个参数及 DA，DF 值，中央经度可以根据已知经纬度计算出来，比例尺、东移假定值、北移假定值及 DA，DF 值在坐标系确定后都是固定值，每一组 Dx、Dy 和 Dz 参数可适用于十几公里的范围，超出适用范围之后需更换新的参数，否则会导致坐标不准确。使用某一坐标系统时，应使用相同的椭球模型。自定义坐标格式：使用自定义坐标格式时，需依据使用位置输入中央经线值。在实际使用过程中，需要根据所使用的地图对 GPS 进行参数的设置，使 GPS显示成我们需要的公里网坐标格式，便于野外识图。eTrex 20 参数设置过程如下双击④号菜单键，进入主菜单页面，再把②号摇杆键往上方推动，菜单会下移到最下方，最后一项就是设置菜单，用摇杆键选定“设置”项，单击②号摇杆键进入设置；选定...
