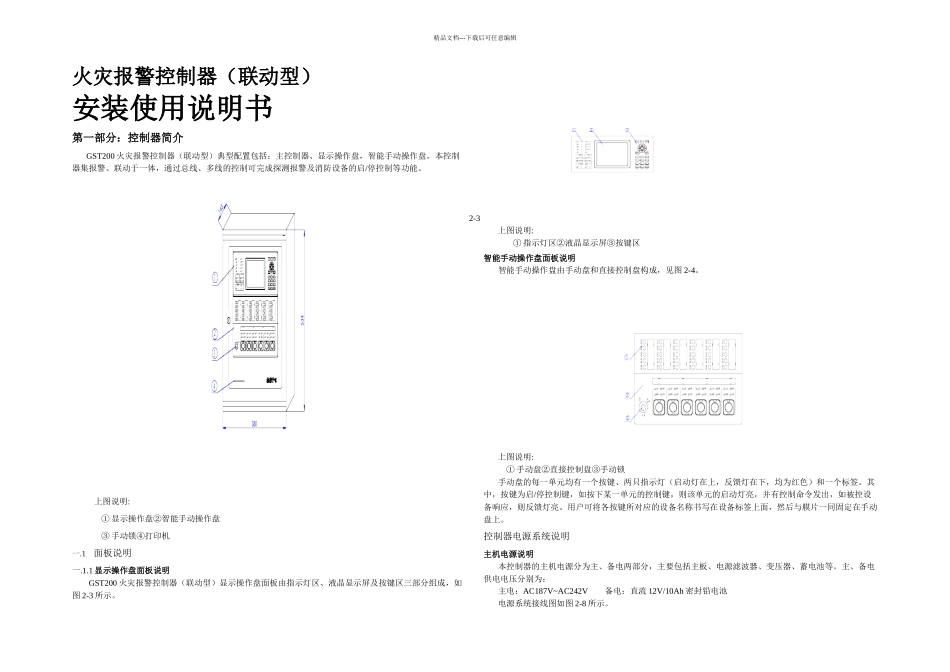

GST主机操作使用及编程调试_第1页
1/7

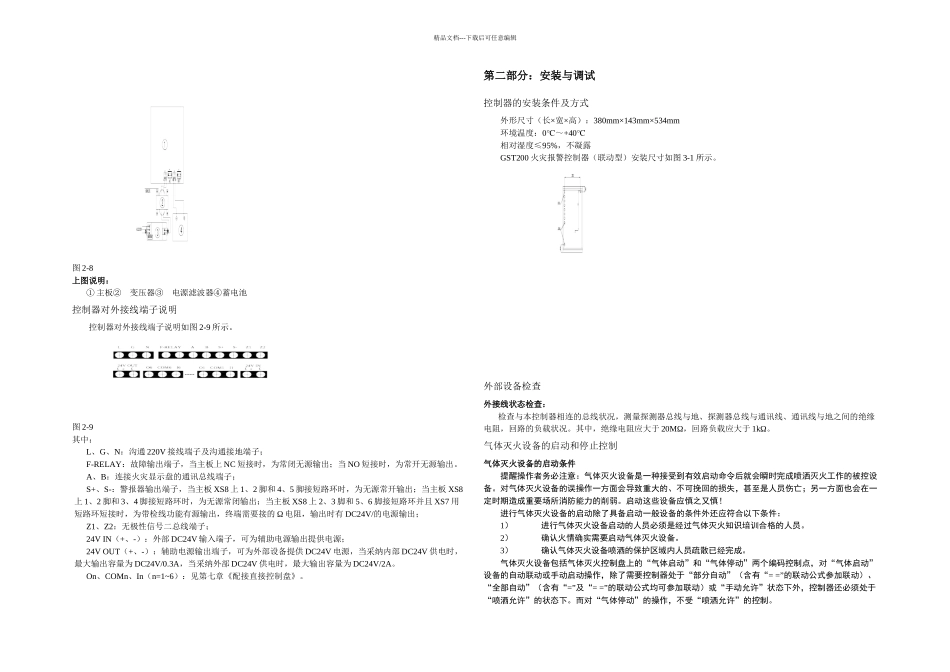

GST主机操作使用及编程调试_第2页
2/7
GST主机操作使用及编程调试_第3页
3/7
精品文档---下载后可任意编辑火灾报警控制器(联动型)安装使用说明书第一部分:控制器简介GST200 火灾报警控制器(联动型)典型配置包括:主控制器、显示操作盘,智能手动操作盘。本控制器集报警、联动于一体,通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。上图说明:① 显示操作盘②智能手动操作盘③ 手动锁④打印机一.1 面板说明一.1.1 显示操作盘面板说明GST200 火灾报警控制器(联动型)显示操作盘面板由指示灯区、液晶显示屏及按键区三部分组成,如图 2-3 所示。2-3 上图说明:① 指示灯区②液晶显示屏③按键区智能手动操作盘面板说明智能手动操作盘由手动盘和直接控制盘构成,见图 2-4。上图说明:① 手动盘②直接控制盘③手动锁手动盘的每一单元均有一个按键、两只指示灯(启动灯在上,反馈灯在下,均为红色)和一个标签。其中,按键为启/停控制键,如按下某一单元的控制键,则该单元的启动灯亮,并有控制命令发出,如被控设备响应,则反馈灯亮。用户可将各按键所对应的设备名称书写在设备标签上面,然后与膜片一同固定在手动盘上。控制器电源系统说明主机电源说明本控制器的主机电源分为主、备电两部分,主要包括主板、电源滤波器、变压器、蓄电池等。主、备电供电电压分别为:主电:AC187V~AC242V 备电:直流 12V/10Ah 密封铅电池电源系统接线图如图 2-8 所示。精品文档---下载后可任意编辑图 2-8上图说明:① 主板② 变压器③ 电源滤波器④蓄电池控制器对外接线端子说明控制器对外接线端子说明如图 2-9 所示。图 2-9其中:L、G、N:沟通 220V 接线端子及沟通接地端子;F-RELAY:故障输出端子,当主板上 NC 短接时,为常闭无源输出;当 NO 短接时,为常开无源输出。A、B:连接火灾显示盘的通讯总线端子;S+、S-:警报器输出端子,当主板 XS8 上 1、2 脚和 4、5 脚接短路环时,为无源常开输出;当主板 XS8上 1、2 脚和 3、4 脚接短路环时,为无源常闭输出;当主板 XS8 上 2、3 脚和 5、6 脚接短路环并且 XS7 用短路环短接时,为带检线功能有源输出,终端需要接的 Ω 电阻,输出时有 DC24V/的电源输出;Z1、Z2:无极性信号二总线端子;24V IN(+、-):外部 DC24V 输入端子,可为辅助电源输出提供电源;24V OUT(+、-):辅助电源输出端子,可为外部设备提供 DC24V 电源,当采纳内部 DC24V 供电时,最大输出容量为 DC24V/0.3A,当采纳外部 DC24V 供电时...
