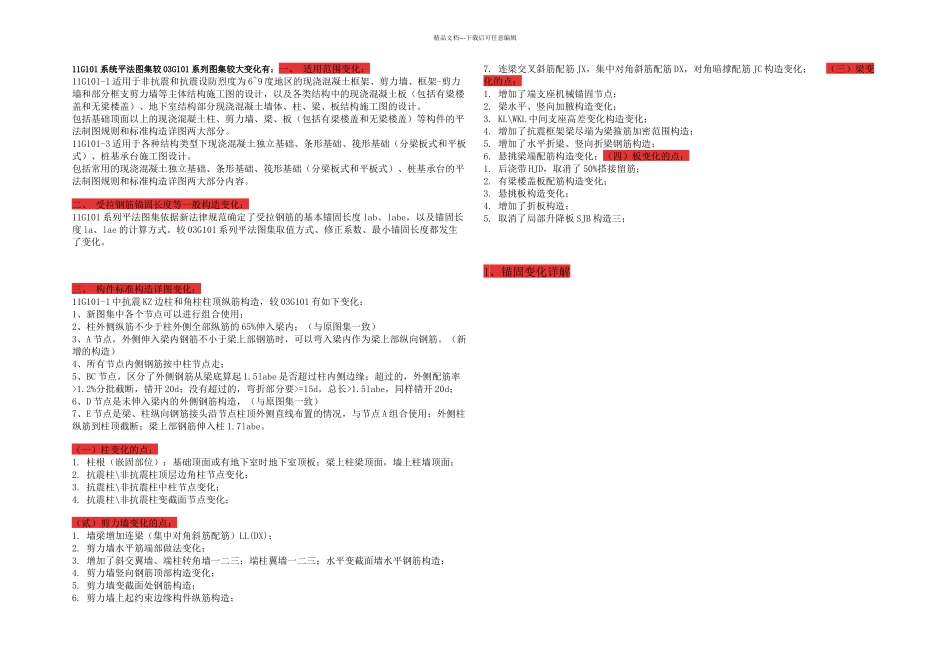

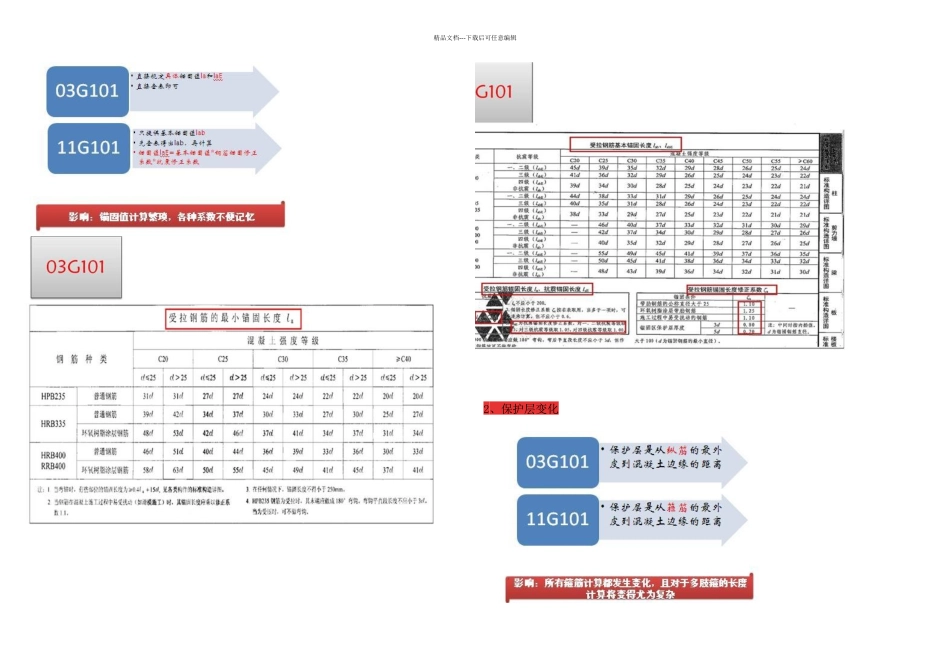

精品文档---下载后可任意编辑11G101 系统平法图集较 03G101 系列图集较大变化有：一、 适用范围变化：11G101-1 适用于非抗震和抗震设防烈度为 6~9 度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。 包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。11G101-3 适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。二、 受拉钢筋锚固长度等一般构造变化：11G101 系列平法图集依据新法律规范确定了受拉钢筋的基本锚固长度 lab、labe，以及锚固长度 la、lae 的计算方式。较 03G101 系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。 三、 构件标准构造详图变化：11G101-1 中抗震 KZ 边柱和角柱柱顶纵筋构造，较 03G101 有如下变化：1、新图集中各个节点可以进行组合使用； 2、柱外侧纵筋不少于柱外侧全部纵筋的 65%伸入梁内；（与原图集一致） 3、A 节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。（新增的构造） 4、所有节点内侧钢筋按中柱节点走； 5、BC 节点，区分了外侧钢筋从梁底算起 1.5labe 是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开 20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开 20d；6、D 节点是未伸入梁内的外侧钢筋构造，（与原图集一致） 7、E 节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点 A 组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱 1.7labe。 （一）柱变化的点：1. 柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面； 2. 抗震柱\非抗震柱顶层边角柱节点变化； 3. 抗震柱\非抗震柱中柱节点变化； 4. 抗震柱\非抗震柱变截面节点变化； （贰）剪力墙变化的点：1. 墙梁增加连梁（集中对角斜筋配筋）LL(DX)； 2. 剪力墙水平筋端部做法变化； 3. 增加了斜交翼墙、端柱转角墙一二三；端柱翼墙一二三；水平变截面墙水平钢筋构造...
