HDMTP型免维护地中电缆接续盒作业指导书

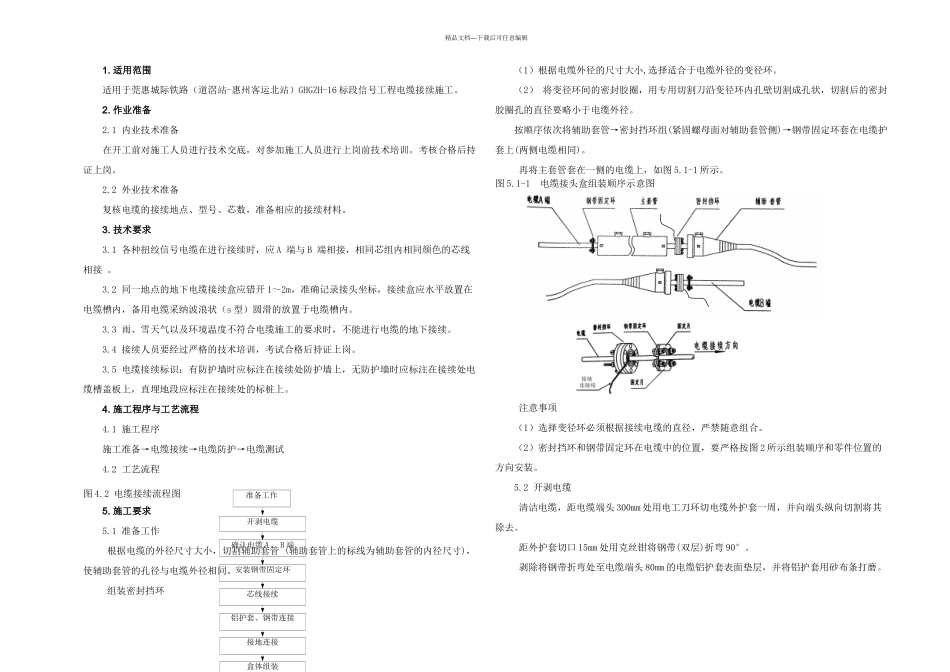

HDMTP型免维护地中电缆接续盒作业指导书_第1页
1/5
HDMTP型免维护地中电缆接续盒作业指导书_第2页
2/5

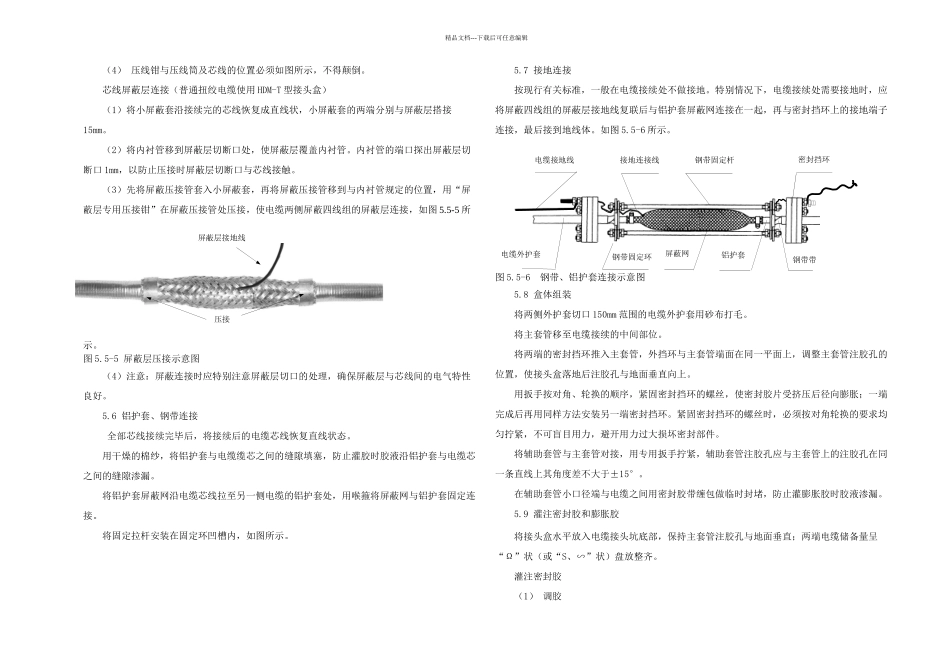

HDMTP型免维护地中电缆接续盒作业指导书_第3页
3/5
准备工作开剥电缆确认电缆 A 、 B 端安装钢带固定环芯线接续铝护套、钢带连接接地连接盒体组装精品文档---下载后可任意编辑1. 适用范围适用于莞惠城际铁路(道滘站-惠州客运北站)GHGZH-16 标段信号工程电缆接续施工。2. 作业准备2.1 内业技术准备在开工前对施工人员进行技术交底,对参加施工人员进行上岗前技术培训。考核合格后持证上岗。2.2 外业技术准备复核电缆的接续地点、型号、芯数,准备相应的接续材料。3. 技术要求3.1 各种扭绞信号电缆在进行接续时,应 A 端与 B 端相接,相同芯组内相同颜色的芯线相接 。3.2 同一地点的地下电缆接续盒应错开 1~2m,准确记录接头坐标,接续盒应水平放置在电缆槽内,备用电缆采纳波浪状(s 型)圆滑的放置于电缆槽内。3.3 雨、雪天气以及环境温度不符合电缆施工的要求时,不能进行电缆的地下接续。3.4 接续人员要经过严格的技术培训,考试合格后持证上岗。3.5 电缆接续标识:有防护墙时应标注在接续处防护墙上,无防护墙时应标注在接续处电缆槽盖板上,直埋地段应标注在接续处的标桩上。4. 施工程序与工艺流程4.1 施工程序施工准备→电缆接续→电缆防护→电缆测试4.2 工艺流程图 4.2 电缆接续流程图5. 施工要求5.1 准备工作 根据电缆的外径尺寸大小,切割辅助套管 (辅助套管上的标线为辅助套管的内径尺寸),使辅助套管的孔径与电缆外径相同。 组装密封挡环(1)根据电缆外径的尺寸大小,选择适合于电缆外径的变径环。(2) 将变径环间的密封胶圈,用专用切割刀沿变径环内孔壁切割成孔状,切割后的密封胶圈孔的直径要略小于电缆外径。按顺序依次将辅助套管→密封挡环组(紧固螺母面对辅助套管侧)→钢带固定环套在电缆护套上(两侧电缆相同)。 再将主套管套在一侧的电缆上,如图 5.1-1 所示。图 5.1-1 电缆接头盒组装顺序示意图 注意事项(1)选择变径环必须根据接续电缆的直径,严禁随意组合。(2)密封挡环和钢带固定环在电缆中的位置,要严格按图 2 所示组装顺序和零件位置的方向安装。5.2 开剥电缆 清洁电缆,距电缆端头 300mm 处用电工刀环切电缆外护套一周,并向端头纵向切割将其除去。 距外护套切口 15mm 处用克丝钳将钢带(双层)折弯 90°。 剥除将钢带折弯处至电缆端头 80mm 的电缆铝护套表面垫层,并将铝护套用砂布条打磨。151855050 ~ 70屏蔽四线组的屏蔽层压接管芯线屏蔽层内 衬管小屏蔽套芯线压接端子芯线图 5.5-4 芯线与压接钳位置图...
