hpC刀片安装经历

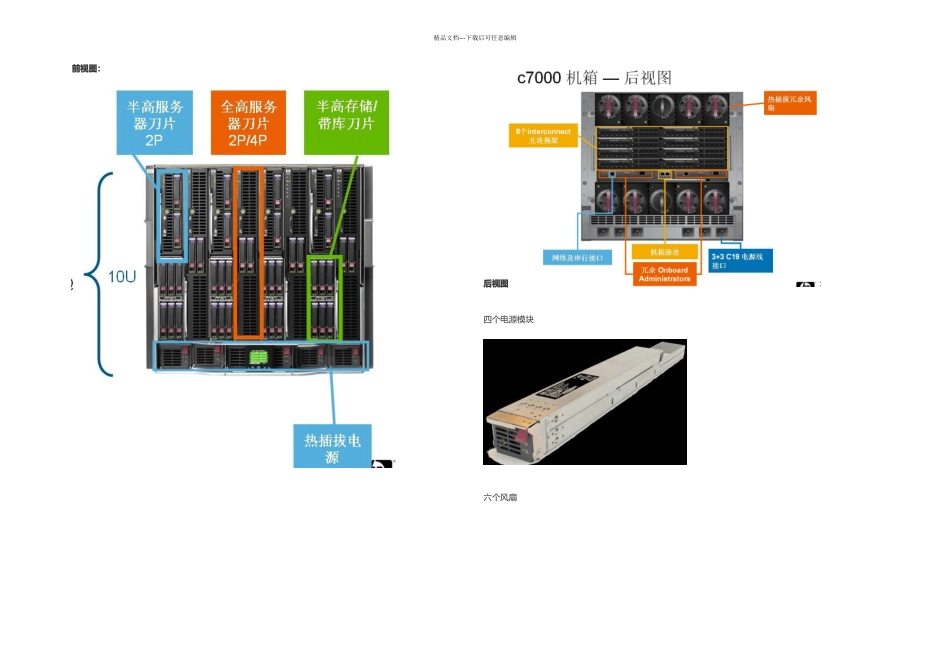

hpC刀片安装经历_第1页
1/8

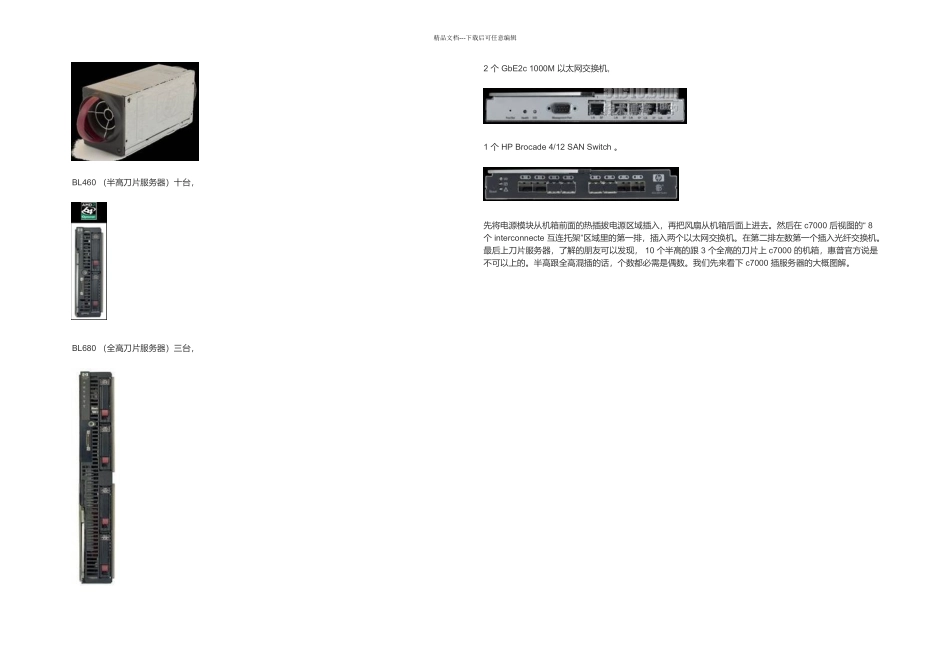

hpC刀片安装经历_第2页
2/8

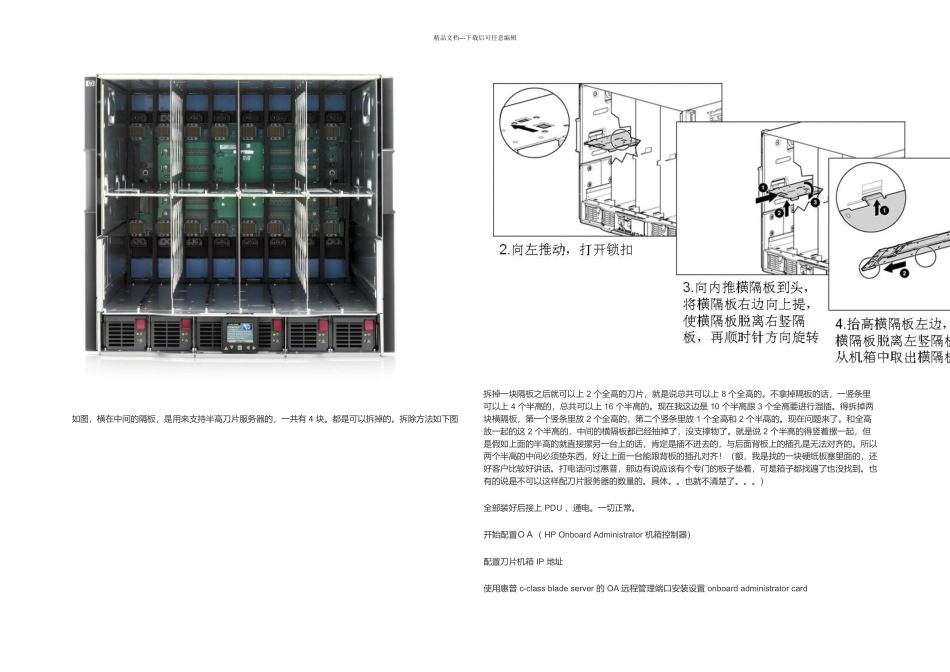

hpC刀片安装经历_第3页
3/8
精品文档---下载后可任意编辑 前视图:后视图:四个电源模块六个风扇精品文档---下载后可任意编辑BL460 (半高刀片服务器)十台,BL680 (全高刀片服务器)三台,2 个 GbE2c 1000M 以太网交换机,1 个 HP Brocade 4/12 SAN Switch 。 先将电源模块从机箱前面的热插拔电源区域插入,再把风扇从机箱后面上进去。然后在 c7000 “ 后视图的 8 个 interconnecte ”互连托架 区域里的第一排,插入两个以太网交换机。在第二排左数第一个插入光纤交换机。 最后上刀片服务器,了解的朋友可以发现, 10 个半高的跟 3 个全高的刀片上 c7000 的机箱,惠普官方说是 不可以上的。半高跟全高混插的话,个数都必需是偶数。我们先来看下 c7000 插服务器的大概图解。精品文档---下载后可任意编辑 如图,横在中间的隔板,是用来支持半高刀片服务器的,一共有 4 块。都是可以拆掉的。拆除方法如下图 拆掉一块隔板之后就可以上 2 个全高的刀片,就是说总共可以上 8 个全高的。不拿掉隔板的话,一竖条里 可以上 4 个半高的,总共可以上 16 个半高的。现在我这边是 10 个半高跟 3 个全高要进行混插。得拆掉两 块横隔板,第一个竖条里放 2 个全高的,第二个竖条里放 1 个全高和 2 个半高的。现在问题来了。和全高 放一起的这 2 个半高的,中间的横隔板都已经抽掉了,没支撑物了。就是说 2 个半高的得竖着摞一起,但是假如上面的半高的就直接摞另一台上的话,肯定是插不进去的,与后面背板上的插孔是无法对齐的。所以两个半高的中间必须垫东西,好让上面一台能跟背板的插孔对齐!(额,我是找的一块硬纸板塞里面的,还好客户比较好讲话。打电话问过惠普,那边有说应该有个专门的板子垫着,可是箱子都找遍了也没找到。也有的说是不可以这样配刀片服务器的数量的。具体。。也就不清楚了。。。) 全部装好后接上 PDU ,通电。一切正常。 开始配置OA( HP Onboard Administrator 机箱控制器) 配置刀片机箱 IP 地址 使用惠普 c-class blade server 的 OA 远程管理端口安装设置 onboard administrator card精品文档---下载后可任意编辑( 此文中的 OA 代表 Onboard administrator )1 通过笼子前面的小液晶屏设置 OA 的 IP 地址:,先选中 enclosure settings ;2 进入 enclosure settings 后,设置 OA1 IP Address 192.168.1.1 , 设置完成后选 Accpect all ; 通...
