H型钢梁与柱的连刚性连接技术手册

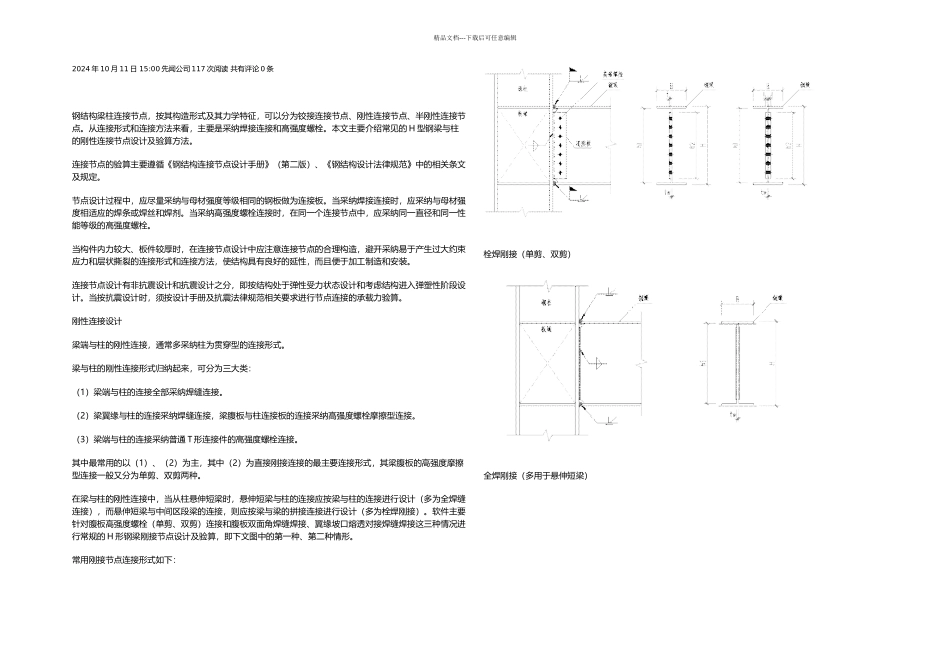

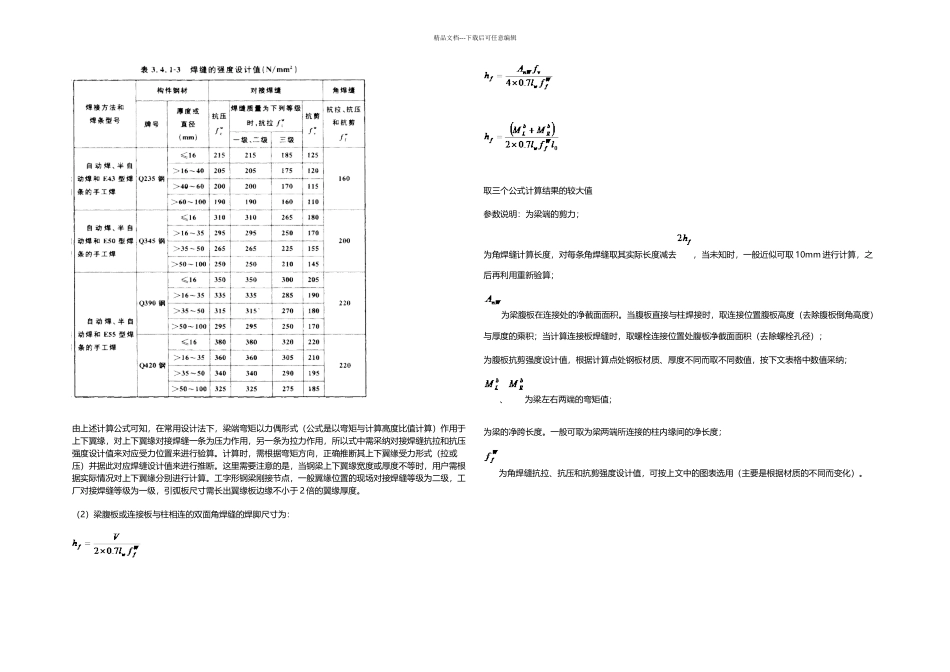

精品文档---下载后可任意编辑2024 年 10 月 11 日 15:00 先闻公司 117 次阅读 共有评论 0 条 钢结构梁柱连接节点，按其构造形式及其力学特征，可以分为铰接连接节点、刚性连接节点、半刚性连接节点。从连接形式和连接方法来看，主要是采纳焊接连接和高强度螺栓。本文主要介绍常见的 H 型钢梁与柱的刚性连接节点设计及验算方法。连接节点的验算主要遵循《钢结构连接节点设计手册》（第二版）、《钢结构设计法律规范》中的相关条文及规定。节点设计过程中，应尽量采纳与母材强度等级相同的钢板做为连接板。当采纳焊接连接时，应采纳与母材强度相适应的焊条或焊丝和焊剂。当采纳高强度螺栓连接时，在同一个连接节点中，应采纳同一直径和同一性能等级的高强度螺栓。当构件内力较大、板件较厚时，在连接节点设计中应注意连接节点的合理构造，避开采纳易于产生过大约束应力和层状撕裂的连接形式和连接方法，使结构具有良好的延性，而且便于加工制造和安装。连接节点设计有非抗震设计和抗震设计之分，即按结构处于弹性受力状态设计和考虑结构进入弹塑性阶段设计。当按抗震设计时，须按设计手册及抗震法律规范相关要求进行节点连接的承载力验算。刚性连接设计梁端与柱的刚性连接，通常多采纳柱为贯穿型的连接形式。梁与柱的刚性连接形式归纳起来，可分为三大类：（1）梁端与柱的连接全部采纳焊缝连接。（2）梁翼缘与柱的连接采纳焊缝连接，梁腹板与柱连接板的连接采纳高强度螺栓摩擦型连接。（3）梁端与柱的连接采纳普通 T 形连接件的高强度螺栓连接。其中最常用的以（1）、（2）为主，其中（2）为直接刚接连接的最主要连接形式，其梁腹板的高强度摩擦型连接一般又分为单剪、双剪两种。在梁与柱的刚性连接中，当从柱悬伸短梁时，悬伸短梁与柱的连接应按梁与柱的连接进行设计（多为全焊缝连接），而悬伸短梁与中间区段梁的连接，则应按梁与梁的拼接连接进行设计（多为栓焊刚接）。软件主要针对腹板高强度螺栓（单剪、双剪）连接和腹板双面角焊缝焊接、翼缘坡口熔透对接焊缝焊接这三种情况进行常规的 H 形钢梁刚接节点设计及验算，即下文图中的第一种、第二种情形。常用刚接节点连接形式如下：栓焊刚接（单剪、双剪）全焊刚接（多用于悬伸短梁）精品文档---下载后可任意编辑全螺栓刚接（用于禁止施焊部位）设计梁与柱的刚性连接节点时，应满足以下要求：（1）梁翼缘和腹板与柱的连接，在梁端弯矩和剪力共同作用下，应具有足够的承载力。（...
