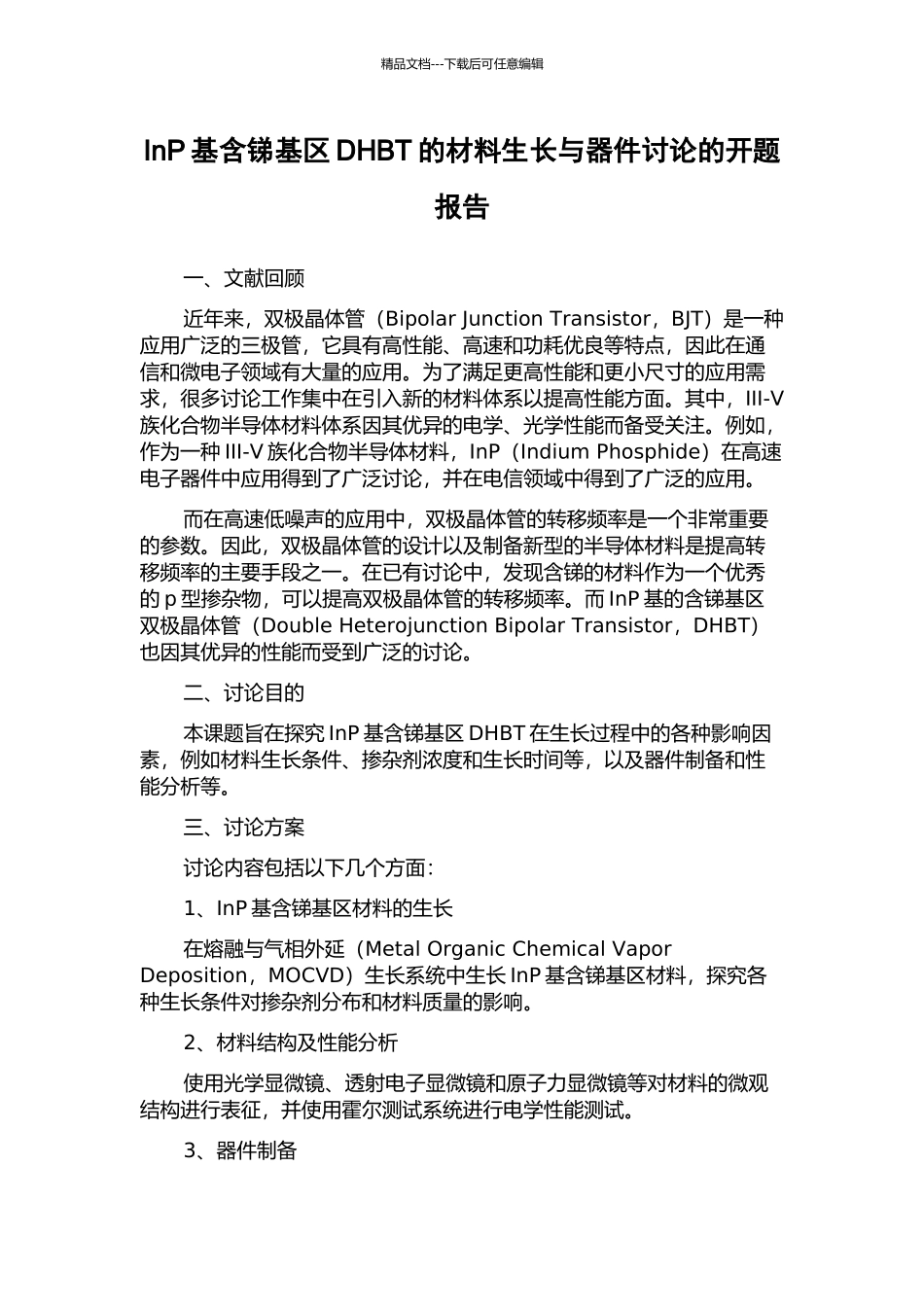

精品文档---下载后可任意编辑InP 基含锑基区 DHBT 的材料生长与器件讨论的开题报告一、文献回顾近年来，双极晶体管（Bipolar Junction Transistor，BJT）是一种应用广泛的三极管，它具有高性能、高速和功耗优良等特点，因此在通信和微电子领域有大量的应用。为了满足更高性能和更小尺寸的应用需求，很多讨论工作集中在引入新的材料体系以提高性能方面。其中，III-V族化合物半导体材料体系因其优异的电学、光学性能而备受关注。例如，作为一种 III-V 族化合物半导体材料，InP（Indium Phosphide）在高速电子器件中应用得到了广泛讨论，并在电信领域中得到了广泛的应用。而在高速低噪声的应用中，双极晶体管的转移频率是一个非常重要的参数。因此，双极晶体管的设计以及制备新型的半导体材料是提高转移频率的主要手段之一。在已有讨论中，发现含锑的材料作为一个优秀的 p 型掺杂物，可以提高双极晶体管的转移频率。而 InP 基的含锑基区双极晶体管（Double Heterojunction Bipolar Transistor，DHBT）也因其优异的性能而受到广泛的讨论。二、讨论目的本课题旨在探究 InP 基含锑基区 DHBT 在生长过程中的各种影响因素，例如材料生长条件、掺杂剂浓度和生长时间等，以及器件制备和性能分析等。三、讨论方案讨论内容包括以下几个方面：1、InP 基含锑基区材料的生长在熔融与气相外延（Metal Organic Chemical Vapor Deposition，MOCVD）生长系统中生长 InP 基含锑基区材料，探究各种生长条件对掺杂剂分布和材料质量的影响。2、材料结构及性能分析使用光学显微镜、透射电子显微镜和原子力显微镜等对材料的微观结构进行表征，并使用霍尔测试系统进行电学性能测试。3、器件制备精品文档---下载后可任意编辑在 InP 基含锑基区材料上，制备双极晶体管器件，并使用电子束光刻和湿法刻蚀等技术对器件的尺寸进行控制。4、器件性能测试使用同步伏安测试系统和微波测试系统对制备好的 InP 基含锑基区双极晶体管进行不同频率和不同温度下的测试，并分析其转移频率、最大工作频率和噪声等性能指标。四、预期成果估计通过该项讨论，可以深化理解 InP 基含锑基区材料的生长机理，并开发制备出性能优异的双极晶体管器件。同时还可为进一步提高 InP 基含锑基区材料性能及器件应用奠定基础。
