InSb基窄带半导体薄膜的分子束外延和光电特性研究的开题报告

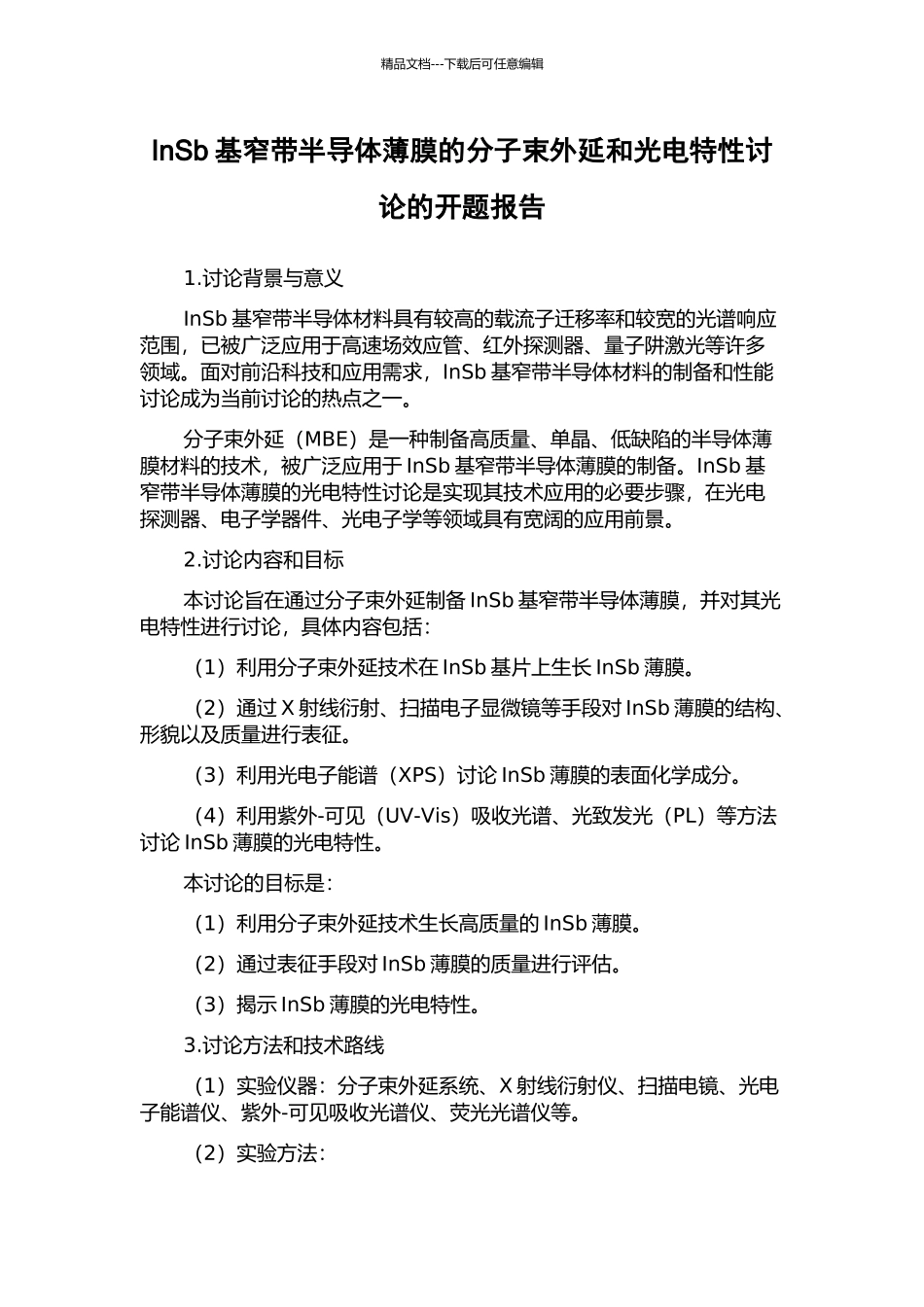

InSb基窄带半导体薄膜的分子束外延和光电特性研究的开题报告_第1页
1/2
InSb基窄带半导体薄膜的分子束外延和光电特性研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑InSb 基窄带半导体薄膜的分子束外延和光电特性讨论的开题报告1.讨论背景与意义InSb 基窄带半导体材料具有较高的载流子迁移率和较宽的光谱响应范围,已被广泛应用于高速场效应管、红外探测器、量子阱激光等许多领域。面对前沿科技和应用需求,InSb 基窄带半导体材料的制备和性能讨论成为当前讨论的热点之一。分子束外延(MBE)是一种制备高质量、单晶、低缺陷的半导体薄膜材料的技术,被广泛应用于 InSb 基窄带半导体薄膜的制备。InSb 基窄带半导体薄膜的光电特性讨论是实现其技术应用的必要步骤,在光电探测器、电子学器件、光电子学等领域具有宽阔的应用前景。2.讨论内容和目标本讨论旨在通过分子束外延制备 InSb 基窄带半导体薄膜,并对其光电特性进行讨论,具体内容包括:(1)利用分子束外延技术在 InSb 基片上生长 InSb 薄膜。(2)通过 X 射线衍射、扫描电子显微镜等手段对 InSb 薄膜的结构、形貌以及质量进行表征。(3)利用光电子能谱(XPS)讨论 InSb 薄膜的表面化学成分。(4)利用紫外-可见(UV-Vis)吸收光谱、光致发光(PL)等方法讨论 InSb 薄膜的光电特性。本讨论的目标是:(1)利用分子束外延技术生长高质量的 InSb 薄膜。(2)通过表征手段对 InSb 薄膜的质量进行评估。(3)揭示 InSb 薄膜的光电特性。3.讨论方法和技术路线(1)实验仪器:分子束外延系统、X 射线衍射仪、扫描电镜、光电子能谱仪、紫外-可见吸收光谱仪、荧光光谱仪等。(2)实验方法:精品文档---下载后可任意编辑① 在分子束外延系统中生长 InSb 基片上的 InSb 薄膜。② 利用 X 射线衍射仪和扫描电子显微镜等手段讨论 InSb 薄膜的结构和形貌,评估 InSb 薄膜的质量。③ 利用光电子能谱仪讨论 InSb 薄膜的表面化学成分。④ 利用紫外-可见吸收光谱仪和荧光光谱仪等讨论 InSb 薄膜的光电特性。(3)技术路线:样品准备-分子束外延生长-结构表征-化学表征-光电特性讨论。4.预期成果及其应用价值本讨论预期能够成功制备 InSb 基窄带半导体薄膜,并对其进行结构、形貌、化学成分和光电特性等方面的全面表征。该讨论结果将为 InSb 基窄带半导体材料的制备和性能讨论提供新的实验数据,并有望促进其在光电探测器、电子学器件、光电子学等领域的应用。5.讨论进度及计划安排目前,实验室已经建立了分子束外延系统,并开始了 InSb 薄膜的生长实验,已经成功生长了厚度为 50nm 的 InSb...
