JGJ地面辐射供暖技术规程

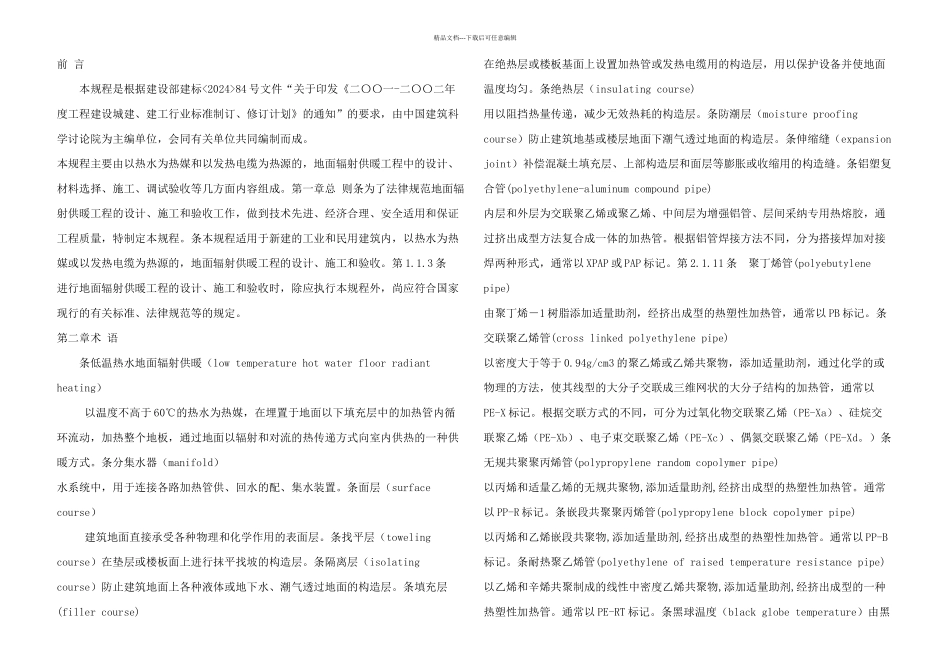

精品文档---下载后可任意编辑前 言本规程是根据建设部建标<2024>84 号文件“关于印发《二〇〇一-二〇〇二年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由中国建筑科学讨论院为主编单位，会同有关单位共同编制而成。 本规程主要由以热水为热媒和以发热电缆为热源的，地面辐射供暖工程中的设计、材料选择、施工、调试验收等几方面内容组成。第一章总 则条为了法律规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。第 1.1.3 条 进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、法律规范等的规定。 第二章术 语条低温热水地面辐射供暖（low temperature hot water floor radiant heating） 以温度不高于 60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。条分集水器（manifold） 水系统中，用于连接各路加热管供、回水的配、集水装置。条面层（surface course） 建筑地面直接承受各种物理和化学作用的表面层。条找平层（toweling course）在垫层或楼板面上进行抹平找坡的构造层。条隔离层（isolating course）防止建筑地面上各种液体或地下水、潮气透过地面的构造层。条填充层(filler course) 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。条绝热层（insulating course) 用以阻挡热量传递，减少无效热耗的构造层。条防潮层（moisture proofing course）防止建筑地基或楼层地面下潮气透过地面的构造层。条伸缩缝（expansion joint）补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。条铝塑复合管(polyethylene-aluminum compound pipe) 内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采纳专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以 XPAP 或 PAP 标记。第 2.1.11 条 聚丁烯管(polyebutylene pipe) 由聚丁烯－1 树脂添加适量助剂，经挤出成型的热塑性加热管，通常以 PB 标记。条交联聚乙烯管(cross linked polyethylene pipe) 以密...
