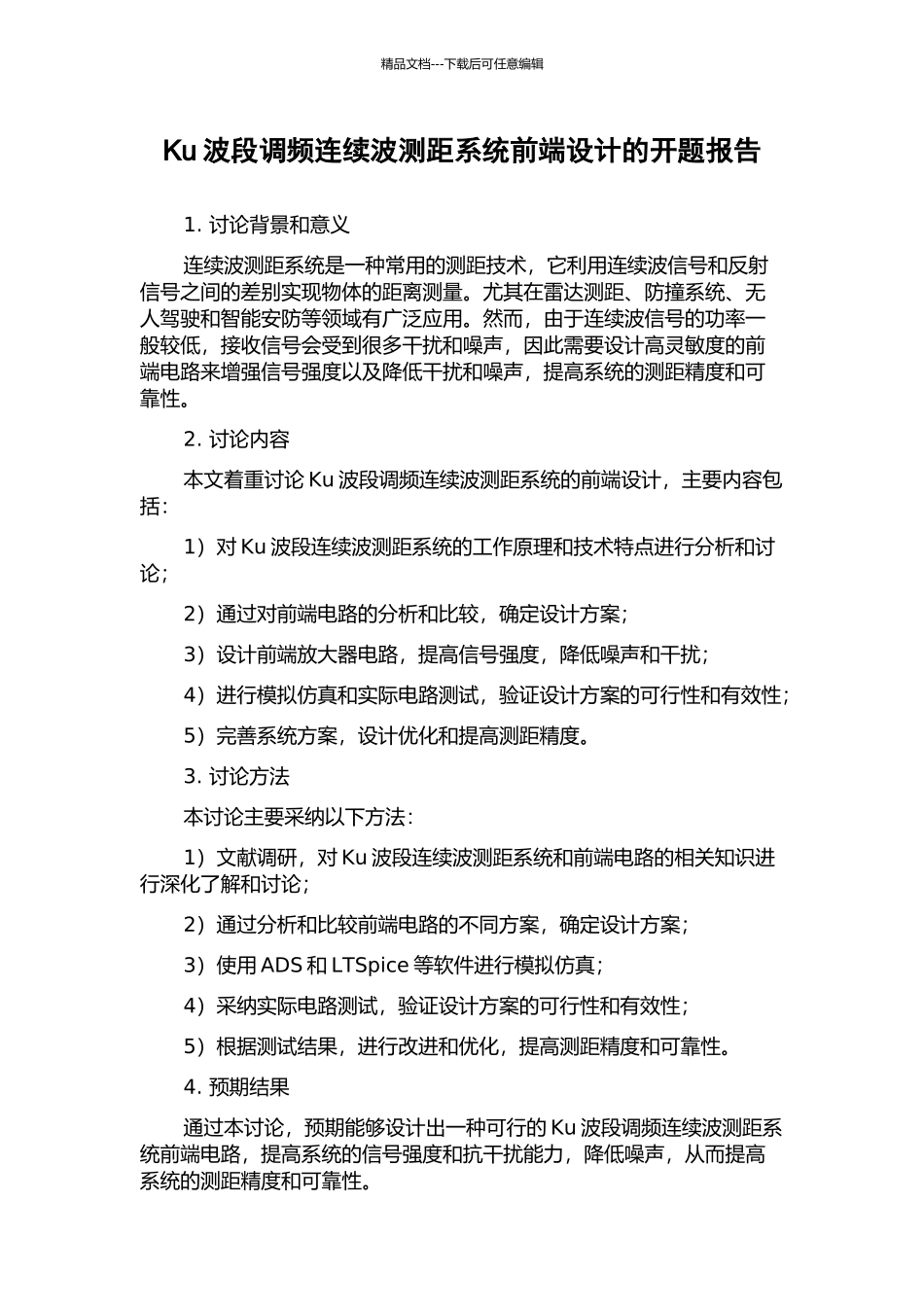

精品文档---下载后可任意编辑Ku 波段调频连续波测距系统前端设计的开题报告1. 讨论背景和意义连续波测距系统是一种常用的测距技术，它利用连续波信号和反射信号之间的差别实现物体的距离测量。尤其在雷达测距、防撞系统、无人驾驶和智能安防等领域有广泛应用。然而，由于连续波信号的功率一般较低，接收信号会受到很多干扰和噪声，因此需要设计高灵敏度的前端电路来增强信号强度以及降低干扰和噪声，提高系统的测距精度和可靠性。2. 讨论内容本文着重讨论 Ku 波段调频连续波测距系统的前端设计，主要内容包括：1）对 Ku 波段连续波测距系统的工作原理和技术特点进行分析和讨论；2）通过对前端电路的分析和比较，确定设计方案；3）设计前端放大器电路，提高信号强度，降低噪声和干扰；4）进行模拟仿真和实际电路测试，验证设计方案的可行性和有效性；5）完善系统方案，设计优化和提高测距精度。3. 讨论方法本讨论主要采纳以下方法：1）文献调研，对 Ku 波段连续波测距系统和前端电路的相关知识进行深化了解和讨论；2）通过分析和比较前端电路的不同方案，确定设计方案；3）使用 ADS 和 LTSpice 等软件进行模拟仿真；4）采纳实际电路测试，验证设计方案的可行性和有效性；5）根据测试结果，进行改进和优化，提高测距精度和可靠性。4. 预期结果通过本讨论，预期能够设计出一种可行的 Ku 波段调频连续波测距系统前端电路，提高系统的信号强度和抗干扰能力，降低噪声，从而提高系统的测距精度和可靠性。精品文档---下载后可任意编辑5. 计划进度本讨论计划分为以下几个阶段：1）第一阶段：对 Ku 波段连续波测距系统和前端电路相关知识进行文献调研和学习，了解系统的工作原理和技术特点，确定设计方案。时间：1 周。2）第二阶段：进行前端放大器电路的设计和模拟仿真。时间：3 周。3）第三阶段：进行实际电路测试，并根据测试结果进行改进和优化。时间：4 周。4）第四阶段：完善系统方案，提高测距精度。时间：2 周。
