KV厂用油浸式变压器试验作业指导书

KV厂用油浸式变压器试验作业指导书_第1页
1/6

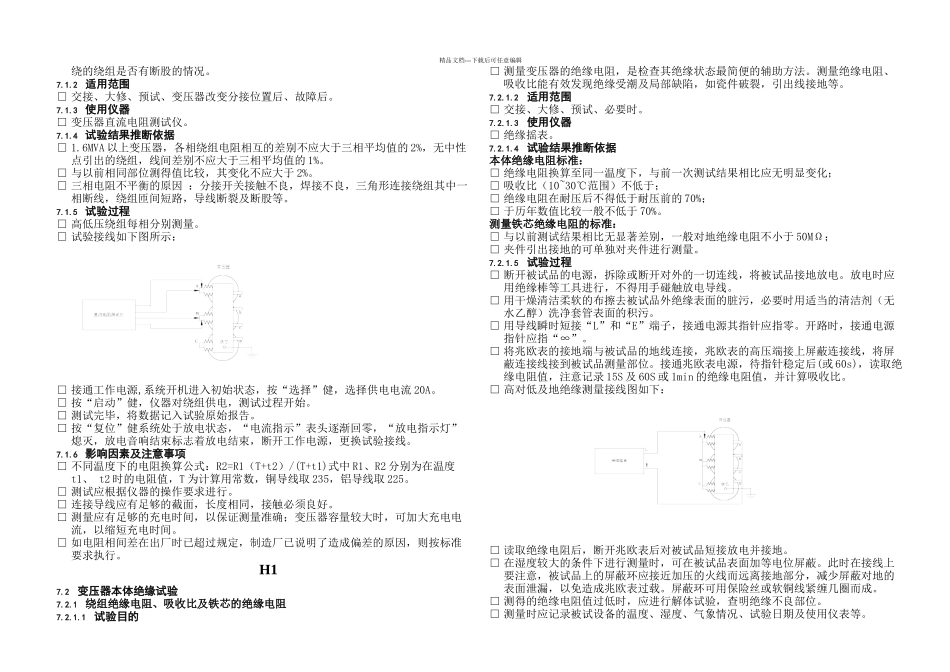

KV厂用油浸式变压器试验作业指导书_第2页
2/6

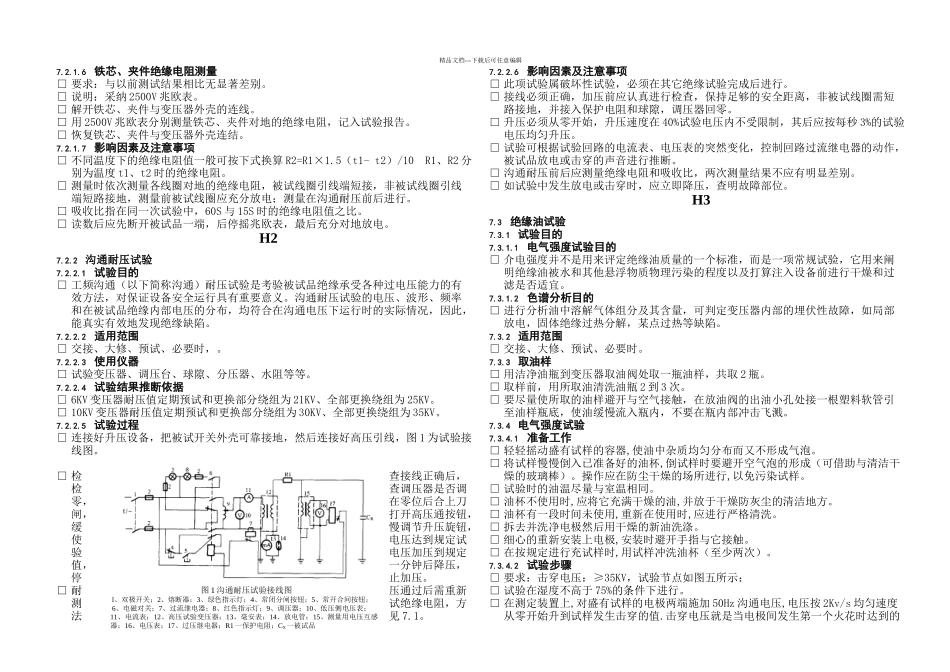

KV厂用油浸式变压器试验作业指导书_第3页
3/6
精品文档---下载后可任意编辑1范围本作业指导书适用于我厂厂用油浸式变压器试验作业,包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果推断方法和试验注意事项等。该试验的目的是判定厂用油浸式变压器的状况,能否投入使用或继续使用。制定本指导书的目的是法律规范试验操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。2法律规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2024《电力设备交接和预防性试验规程》高压电气试验方法 中国电力出版社3安全措施3.1 严格执行《电业安全工作规程》3.2 工作负责人必须会同运行人员到现场认真执行安全措施。3.3 试验现场应装设围栏及警示带对外悬挂“止步,高压危险”并派人看护。3.4 为保证人身和设备安全,在进行绝缘电阻测量后应对试品充分放电。3.5 所带的常用工具、量具应认真清点,严禁遗留在设备内。3.6 整个试验中指定专人进行指挥、协调,并在升压时高声呼唱。3.7 进行沟通耐压试验等高压试验时,要求必须在试验设备周围设围栏并有专人监护,负责升压的人要随时注意周围的情况,一旦发现异常应立即断开电源停止试验,查明原因并排除后方可继续试验。3.8 参加检修的人员必须熟悉本作业指导书,并能熟记熟背本书的检修项目,工艺质量标准等。4设备信息设备铭牌型号阻抗电压额定容量接线组别额定电压冷却方式分接范围出厂序号温升限值出厂日期5现场准备及工具仪器准备5.1 现场准备一、材料及工具类序号名称型号单位数量备注1.白市布块12.棉纱kg1布3.无水乙醇瓶14.毛刷把15.尖嘴钳把16.钢丝钳把17.一字螺丝刀把18.十字螺丝刀把19.剪刀把110.手电把111.内六角套112.试验线各种规格根若干二、仪器类1.绝缘摇表2500V只12.万用表只13.变压器直阻测试仪台14.试验变压器台15.绝缘油试验仪台16.调压台台17.干湿温度计只15.2 工作准备□ 工器具已准备完毕,材料、试验仪器已落实。□ 作业文件已组织学习,工作组成员熟悉本作业指导书内容。5.3办理相关工作票□ 检查验证工作票。6试验项目厂用油浸式变压器试验包括以下试验项目:a) 测量变压器线圈直流电阻。b) 变压器本体绝缘试验。c) 沟通耐压试验。d) 绝缘油试验。7试验工序及质量标准7.1 测量变压器线圈直流电阻7.1.1 试验目的□ 检查绕组接头的焊接质量和绕组有无匝间短路;分接开关的各个位置接触是否良好以及分接开关的实际位置与指示...
