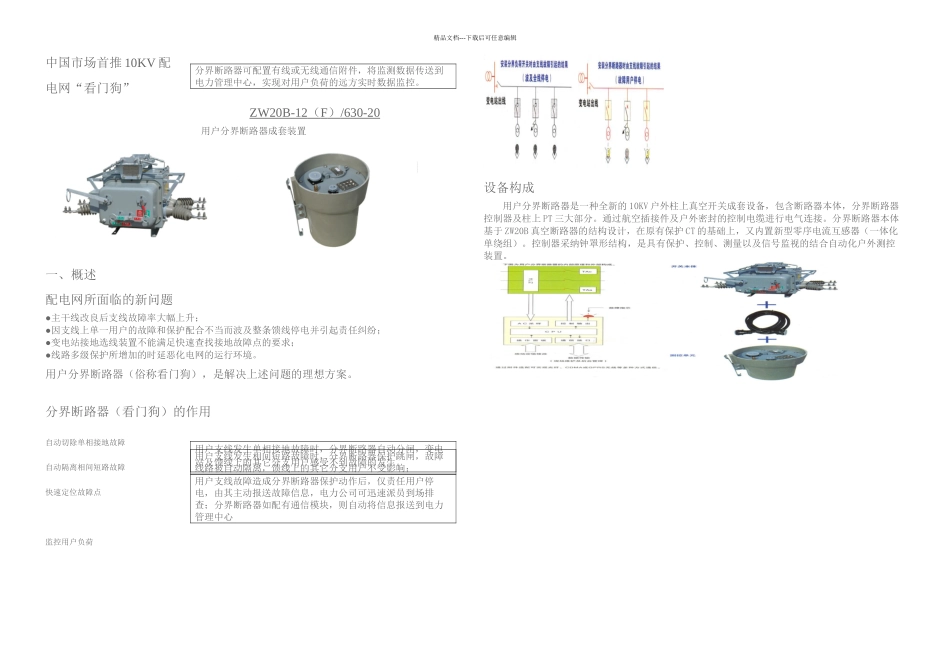

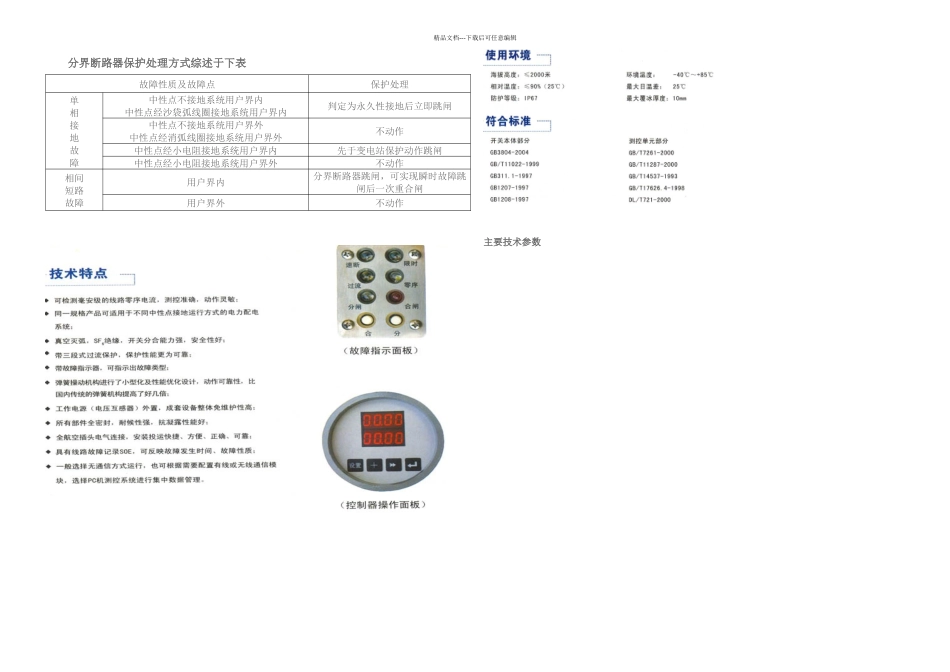

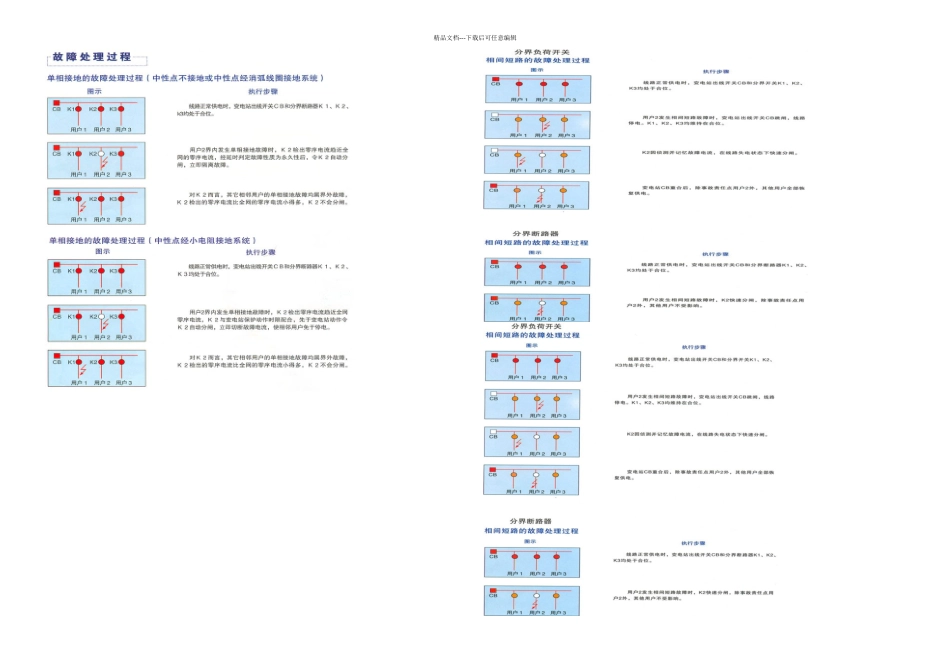

精品文档---下载后可任意编辑中国市场首推 10KV 配电网“看门狗” ZW20B-12 （ F ） /630-20 用户分界断路器成套装置 一、概述 配电网所面临的新问题●主干线改良后支线故障率大幅上升；●因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；●变电站接地选线装置不能满足快速查找接地故障点的要求；●线路多级保护所增加的时延恶化电网的运行环境。用户分界断路器（俗称看门狗），是解决上述问题的理想方案。 分界断路器（看门狗）的作用 自动切除单相接地故障 自动隔离相间短路故障 快速定位故障点 监控用户负荷设备构成用户分界断路器是一种全新的 10KV 户外柱上真空开关成套设备，包含断路器本体，分界断路器控制器及柱上 PT 三大部分。通过航空插接件及户外密封的控制电缆进行电气连接。分界断路器本体基于 ZW20B 真空断路器的结构设计，在原有保护 CT 的基础上，又内置新型零序电流互感器（一体化单绕组）。控制器采纳钟罩形结构，是具有保护、控制、测量以及信号监视的结合自动化户外测控装置。用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。用户支线发生相间短路故障时，分界断路器保护跳闸，故障线路被自动隔离，馈线上的其它分支用户不受影响；用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。精品文档---下载后可任意编辑精品文档---下载后可任意编辑分界断路器保护处理方式综述于下表故障性质及故障点保护处理单相接地故障中性点不接地系统用户界内中性点经沙袋弧线圈接地系统用户界内判定为永久性接地后立即跳闸中性点不接地系统用户界外中性点经消弧线圈接地系统用户界外不动作中性点经小电阻接地系统用户界内先于变电站保护动作跳闸中性点经小电阻接地系统用户界外不动作相间短路故障用户界内分界断路器跳闸，可实现瞬时故障跳闸后一次重合闸用户界外不动作 主要技术参数 精品文档---下载后可任意编辑项目数值开关本体额定电压12KV额定频率50Hz额定电流630A额定短路开断电流20KA额定峰值耐受电流(峰值)50KA额定短时耐受电流(4S)20KA额定短路关合电流(峰值)50KA机械寿命10000 次额定电流开断次数1...
