kW直流电动机不可逆调速系统设计

kW直流电动机不可逆调速系统设计_第1页
1/9
kW直流电动机不可逆调速系统设计_第2页
2/9

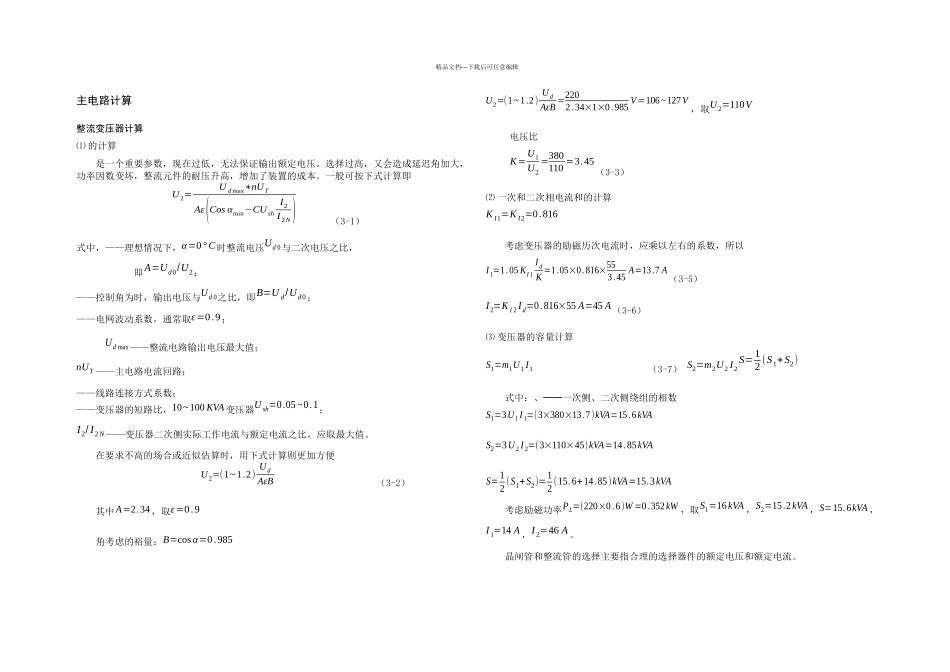

kW直流电动机不可逆调速系统设计_第3页
3/9

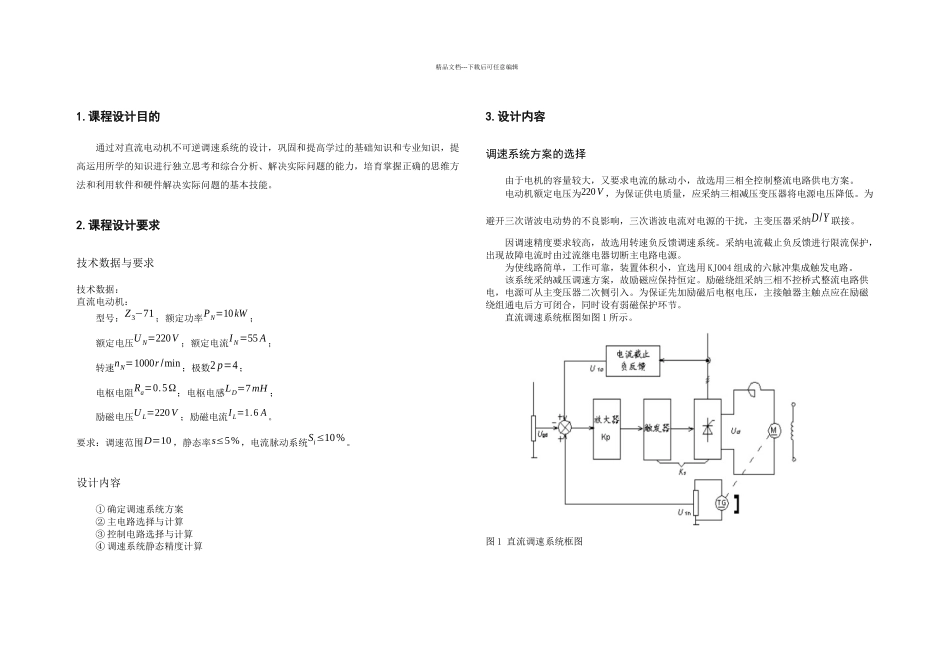

精品文档---下载后可任意编辑1. 课程设计目的 12. 课程设计要求 13. 设计内容 23.1 调速系统方案的选择 23.2 主电路计算 33.2.1 整流变压器计算 33.2.2 晶闸管元件的额定电压 53.2.3 晶闸管保护环节的计算 53.2.4 电抗器的参数计算 83.2.5 励磁电路元件的选择 83.3 触发电路的选择与校验 93.4 反馈电路参数的选择与计算 113.4.1 测速发电机的选择 123.4.2 电流截止反馈环节的选择 123.4.3 调速静态精度的计算 123.4.4 给定环节的选择 143.4.5 控制电路的直流电源 154. 设计总结 16参考文献 16附录 17精品文档---下载后可任意编辑1.课程设计目的通过对直流电动机不可逆调速系统的设计,巩固和提高学过的基础知识和专业知识,提高运用所学的知识进行独立思考和综合分析、解决实际问题的能力,培育掌握正确的思维方法和利用软件和硬件解决实际问题的基本技能。2.课程设计要求技术数据与要求技术数据:直流电动机:型号:Z3−71;额定功率PN=10kW ;额定电压U N=220V ;额定电流I N=55 A ;转速nN=1000r /min ;极数2 p=4;电枢电阻Ra=0.5Ω;电枢电感LD=7mH ;励磁电压U L=220V ;励磁电流I L=1.6 A。要求:调速范围D=10 ,静态率s≤5%,电流脉动系统Si≤10%。设计内容① 确定调速系统方案② 主电路选择与计算③ 控制电路选择与计算④ 调速系统静态精度计算3.设计内容调速系统方案的选择由于电机的容量较大,又要求电流的脉动小,故选用三相全控制整流电路供电方案。电动机额定电压为220V ,为保证供电质量,应采纳三相减压变压器将电源电压降低。为避开三次谐波电动势的不良影响,三次谐波电流对电源的干扰,主变压器采纳D/Y 联接。因调速精度要求较高,故选用转速负反馈调速系统。采纳电流截止负反馈进行限流保护,出现故障电流时由过流继电器切断主电路电源。为使线路简单,工作可靠,装置体积小,宜选用 KJ004 组成的六脉冲集成触发电路。该系统采纳减压调速方案,故励磁应保持恒定。励磁绕组采纳三相不控桥式整流电路供电,电源可从主变压器二次侧引入。为保证先加励磁后电枢电压,主接触器主触点应在励磁绕组通电后方可闭合,同时设有弱磁保护环节。直流调速系统框图如图 1 所示。图 1 直流调速系统框图精品文档---下载后可任意编辑主电路计算整流变压器计算⑴ 的计算是一个重要参数,现在过低,无法保证输出额定电压。选择过高,又会造成延迟角加大,功率因数变坏,整流元...
