K盖板涵施工技术交底书

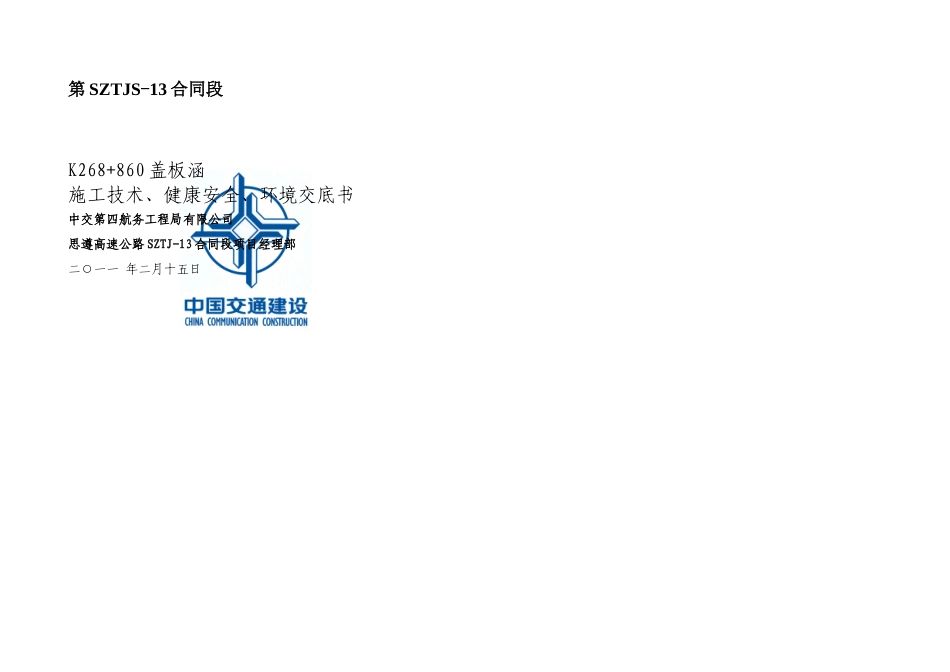

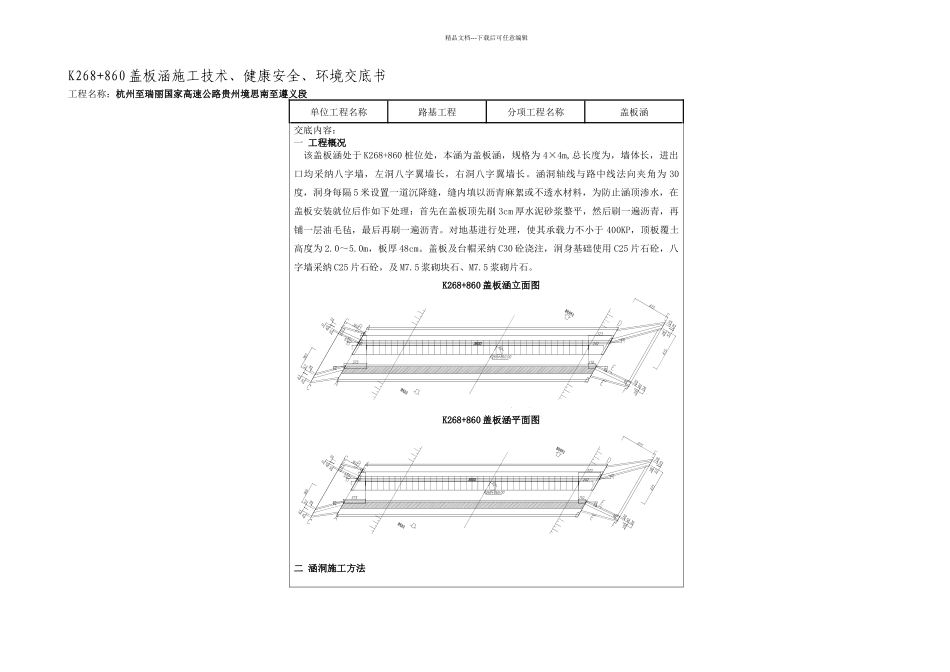

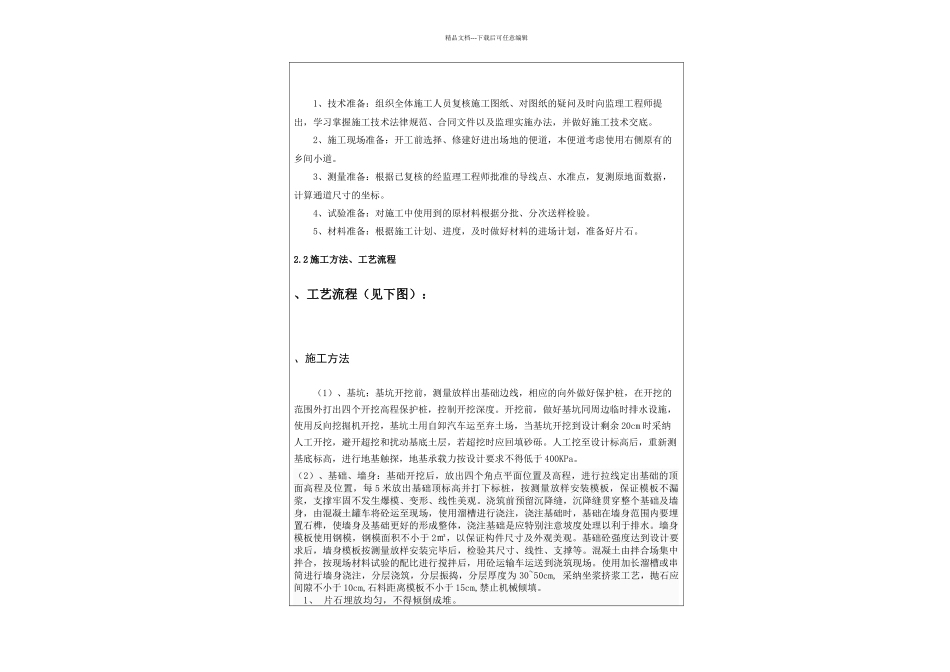

第 SZTJS-13 合同段K268+860 盖板涵施工技术、健康安全、环境交底书中交第四航务工程局有限公司思遵高速公路 SZTJ-13 合同段项目经理部二○一一 年二月十五日精品文档---下载后可任意编辑K268+860 盖板涵施工技术、健康安全、环境交底书工程名称：杭州至瑞丽国家高速公路贵州境思南至遵义段单位工程名称路基工程分项工程名称盖板涵交底内容：一 工程概况该盖板涵处于 K268+860 桩位处，本涵为盖板涵，规格为 4×4m,总长度为，墙体长，进出口均采纳八字墙，左洞八字翼墙长，右洞八字翼墙长。涵洞轴线与路中线法向夹角为 30度，洞身每隔 5 米设置一道沉降缝，缝内填以沥青麻絮或不透水材料，为防止涵顶渗水，在盖板安装就位后作如下处理：首先在盖板顶先刷 3cm 厚水泥砂浆整平，然后刷一遍沥青，再铺一层油毛毡，最后再刷一遍沥青。对地基进行处理，使其承载力不小于 400KP，顶板覆土高度为 2.0～5.0m，板厚 48cm。盖板及台帽采纳 C30 砼浇注，洞身基础使用 C25 片石砼，八字墙采纳 C25 片石砼，及 M7.5 浆砌块石、M7.5 浆砌片石。K268+860 盖板涵立面图K268+860 盖板涵平面图二 涵洞施工方法精品文档---下载后可任意编辑1、技术准备：组织全体施工人员复核施工图纸、对图纸的疑问及时向监理工程师提出，学习掌握施工技术法律规范、合同文件以及监理实施办法，并做好施工技术交底。2、施工现场准备：开工前选择、修建好进出场地的便道，本便道考虑使用右侧原有的乡间小道。3、测量准备：根据已复核的经监理工程师批准的导线点、水准点，复测原地面数据，计算通道尺寸的坐标。 4、试验准备：对施工中使用到的原材料根据分批、分次送样检验。5、材料准备：根据施工计划、进度，及时做好材料的进场计划，准备好片石。2.2 施工方法、工艺流程、工艺流程（见下图）：、施工方法（1）、基坑：基坑开挖前，测量放样出基础边线，相应的向外做好保护桩，在开挖的范围外打出四个开挖高程保护桩，控制开挖深度。开挖前，做好基坑同周边临时排水设施，使用反向挖掘机开挖，基坑土用自卸汽车运至弃土场，当基坑开挖到设计剩余 20cm 时采纳人工开挖，避开超挖和扰动基底土层，若超挖时应回填砂砾。人工挖至设计标高后，重新测基底标高，进行地基触探，地基承载力按设计要求不得低于 400KPa。（2）、基础、墙身：基础开挖后，放出四个角点平面位置及高程，进行拉线定出基础的顶面高程及位置，每 5 米放出基础顶标高并打下标桩...
