LC型立式长轴泵

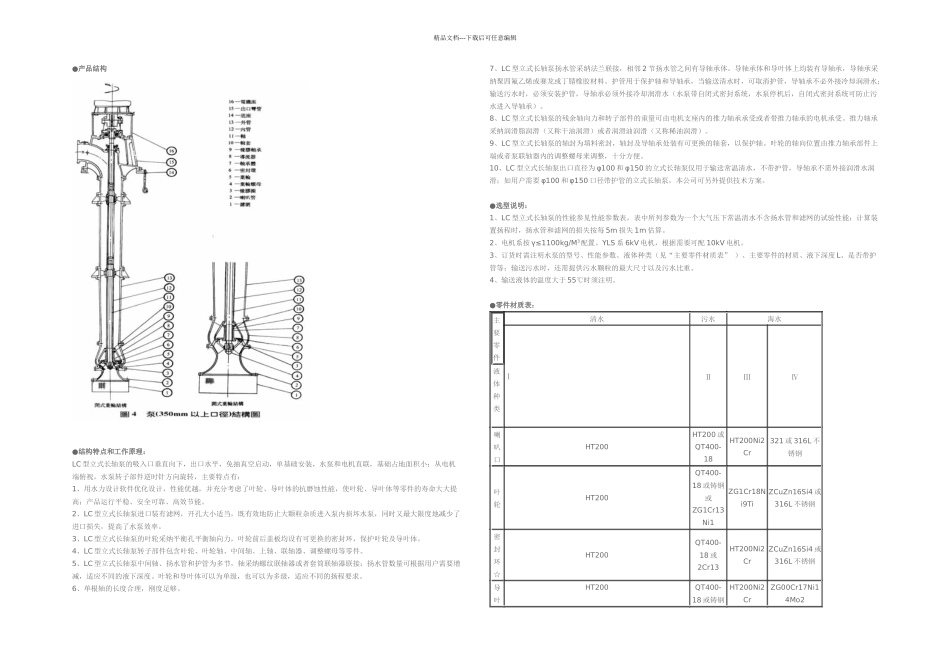

精品文档---下载后可任意编辑产品名称：LC 型立式长轴泵产品型号：LC 型立式长轴泵 lc 液下长轴泵产品说明：●产品概述LC 型立式长轴泵是在吸收了国内外立式长轴泵设计和制造先进经验，为适应国内市场需求研制的先进成熟的系列产品。该产品可以用来输送 55℃以下的清水、雨水、氧化铁皮水、污水、具有腐蚀性的工业废水、海水等液体；经过特别设计后可输送 90℃的液体。广泛用于自来水公司、污水处理厂、电厂、钢铁厂、矿山等工矿企业，以及市政给排水、农田灌溉、防洪排涝等工程。 ●型号意义200LC-23A×2-L H200—水泵出口直径为 φ200mm；LC—立式长轴泵；23—叶轮未切割时水泵单级设计点扬程为 23m（水泵总扬程=单级扬程×叶轮级数）；A—叶轮外径切割代号；×2—叶轮级数为 2 级（级数为 1 时省略）；L—液下深度(L≤40m，单位为 m)；H—水泵带护管（不带护管时省略）。注：100 口径和 150 口径的型号格式为 100LC50-20A×2-L、150LC140-15A×2-L，其中 50 和 140 表示水泵设计点流量。200 口径~1000 口径的立式长轴泵型号格式中不包含流量参数。●性能范围流量：50~8400m3/h；扬程：15~150m。精品文档---下载后可任意编辑●产品结构●结构特点和工作原理：LC 型立式长轴泵的吸入口垂直向下，出口水平，免抽真空启动，单基础安装，水泵和电机直联，基础占地面积小；从电机端俯视，水泵转子部件逆时针方向旋转，主要特点有：1、用水力设计软件优化设计，性能优越，并充分考虑了叶轮、导叶体的抗磨蚀性能，使叶轮、导叶体等零件的寿命大大提高；产品运行平稳、安全可靠、高效节能。2、LC 型立式长轴泵进口装有滤网，开孔大小适当，既有效地防止大颗粒杂质进入泵内损坏水泵，同时又最大限度地减少了进口损失，提高了水泵效率。3、LC 型立式长轴泵的叶轮采纳平衡孔平衡轴向力，叶轮前后盖板均设有可更换的密封环，保护叶轮及导叶体。4、LC 型立式长轴泵转子部件包含叶轮、叶轮轴、中间轴、上轴、联轴器、调整螺母等零件。5、LC 型立式长轴泵中间轴、扬水管和护管为多节，轴采纳螺纹联轴器或者套筒联轴器联接；扬水管数量可根据用户需要增减，适应不同的液下深度。叶轮和导叶体可以为单级，也可以为多级，适应不同的扬程要求。6、单根轴的长度合理，刚度足够。7、LC 型立式长轴泵扬水管采纳法兰联接，相邻 2 节扬水管之间有导轴承体。导轴承体和导叶体上均装有导轴承，导轴承采纳聚四氟乙烯或赛龙或丁腈橡胶材料...
