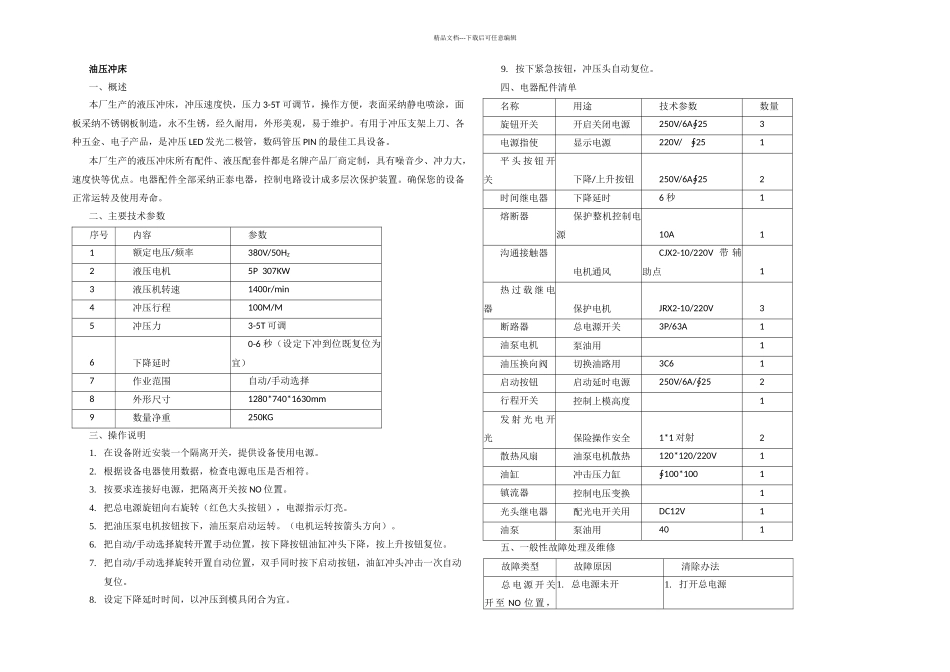

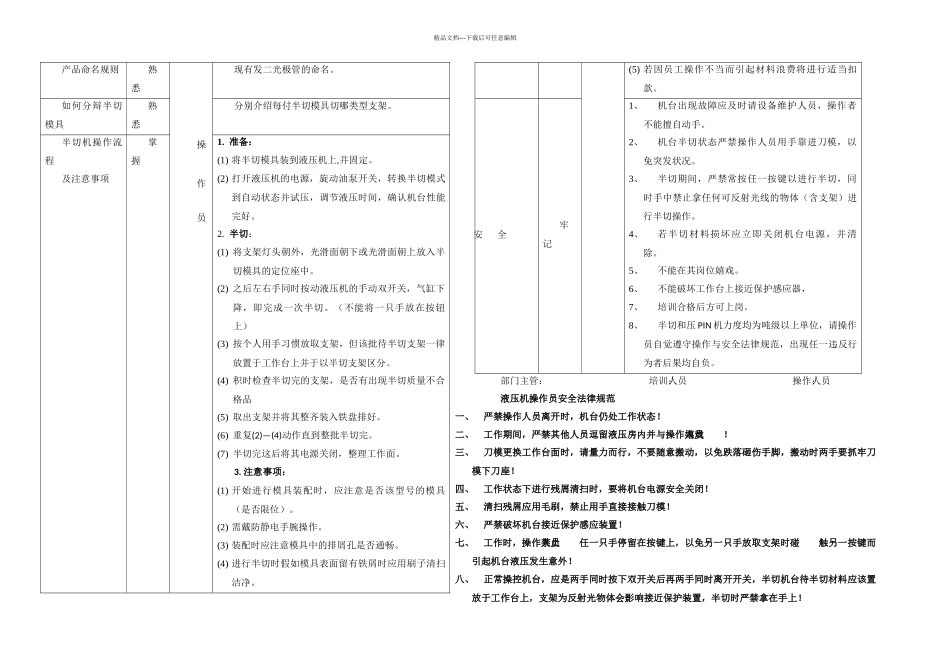

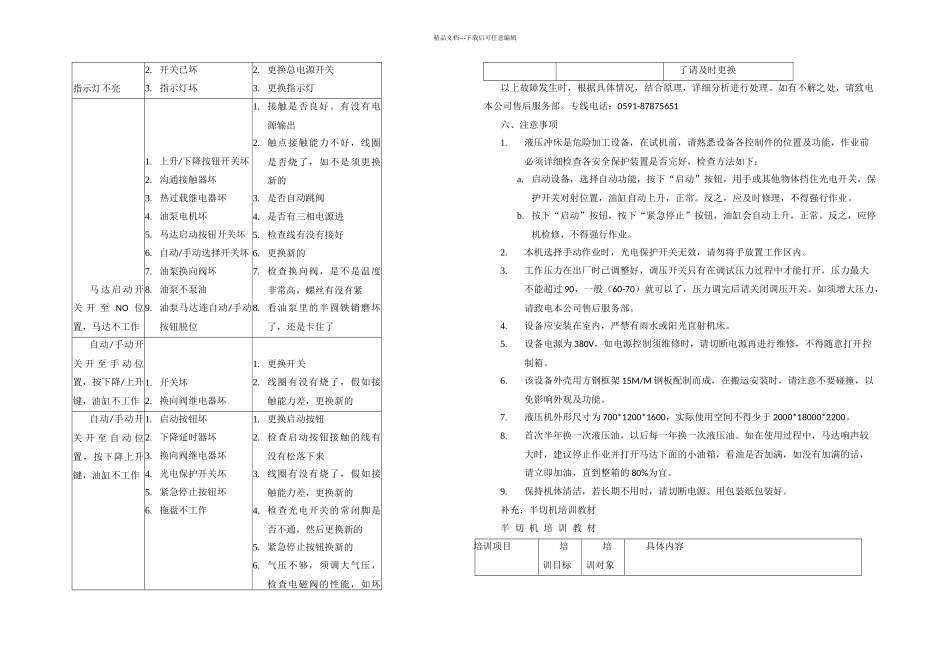

精品文档---下载后可任意编辑油压冲床一、概述本厂生产的液压冲床，冲压速度快，压力 3-5T 可调节，操作方便，表面采纳静电喷涂，面板采纳不锈钢板制造，永不生锈，经久耐用，外形美观，易于维护。有用于冲压支架上刀、各种五金、电子产品，是冲压 LED 发光二极管，数码管压 PIN 的最佳工具设备。本厂生产的液压冲床所有配件、液压配套件都是名牌产品厂商定制，具有噪音少、冲力大，速度快等优点。电器配件全部采纳正泰电器，控制电路设计成多层次保护装置。确保您的设备正常运转及使用寿命。二、主要技术参数序号内容参数1额定电压/频率380V/50HZ2液压电机5P 307KW3液压机转速1400r/min4冲压行程100M/M5冲压力3-5T 可调6下降延时0-6 秒（设定下冲到位既复位为宜）7作业范围自动/手动选择8外形尺寸1280*740*1630mm9数量净重250KG三、操作说明1. 在设备附近安装一个隔离开关，提供设备使用电源。2. 根据设备电器使用数据，检查电源电压是否相符。3. 按要求连接好电源，把隔离开关按 NO 位置。4. 把总电源旋钮向右旋转（红色大头按钮），电源指示灯亮。5. 把油压泵电机按钮按下，油压泵启动运转。（电机运转按箭头方向）。6. 把自动/手动选择旋转开置手动位置，按下降按钮油缸冲头下降，按上升按钮复位。7. 把自动/手动选择旋转开置自动位置，双手同时按下启动按钮，油缸冲头冲击一次自动复位。8. 设定下降延时时间，以冲压到模具闭合为宜。9. 按下紧急按钮，冲压头自动复位。四、电器配件清单名称用途技术参数数量旋钮开关开启关闭电源250V/6A 25∮3电源指使显示电源220V/ 25∮1平 头 按 钮 开关下降/上升按钮250V/6A 25∮2时间继电器下降延时6 秒1熔断器保护整机控制电源10A1沟通接触器 电机通风CJX2-10/220V 带 辅助点1热 过 载 继 电器保护电机JRX2-10/220V 3断路器总电源开关3P/63A1油泵电机泵油用1油压换向阀切换油路用3C61启动按钮启动延时电源250V/6A/ 25∮2行程开关控制上模高度1发 射 光 电 开光保险操作安全1*1 对射2散热风扇油泵电机散热120*120/220V1油缸冲击压力缸100*100∮1镇流器控制电压变换1光头继电器配光电开关用DC12V1油泵泵油用401五、一般性故障处理及维修故障类型故障原因清除办法总 电 源 开 关开至 NO 位置，1. 总电源未开1. 打开总电源精品文档---下载后可任意编辑指示灯不亮2. 开关已坏3. 指示灯坏2. 更换总电源开关3. 更换指示灯马 达 启 动 开关 开 至 ...
