MANDNA系统在MW超临界机组DEH中的应用

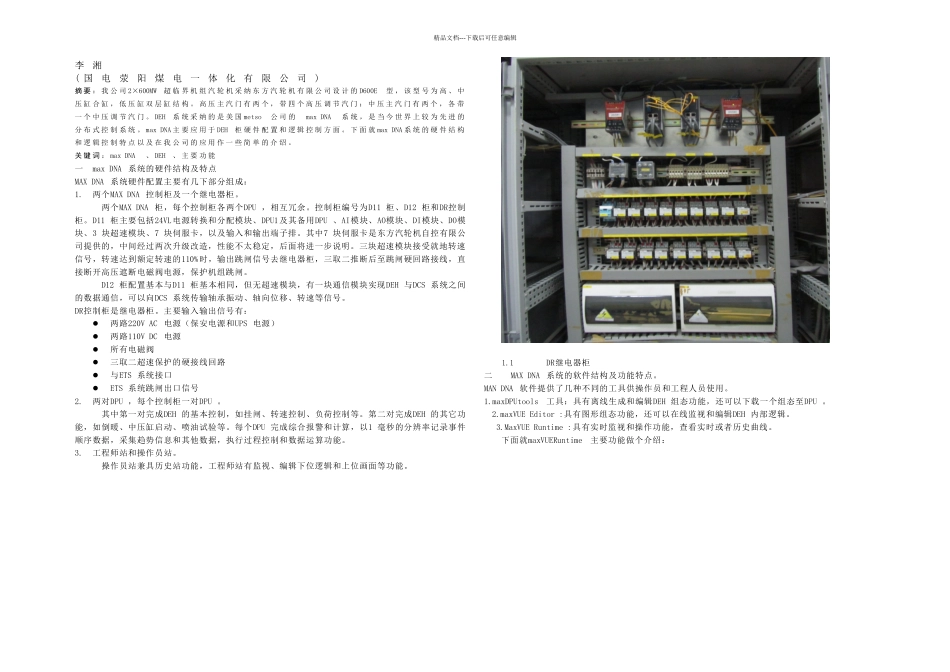

精品文档---下载后可任意编辑李湘( 国电荥阳煤电一体化有限公司)摘 要 ： 我 公 司 2×600MW超 临 界 机 组 汽 轮 机 采 纳 东 方 汽 轮 机 有 限 公 司 设 计 的 D600E型 ， 该 型 号 为 高 、 中压 缸 合 缸 ， 低 压 缸 双 层 缸 结 构 。 高 压 主 汽 门 有 两 个 ， 带 四 个 高 压 调 节 汽 门 ； 中 压 主 汽 门 有 两 个 ， 各 带一 个 中 压 调 节 汽 门 。 DEH系 统 采 纳 的 是 美 国 metso公 司 的 max DNA 系 统 ， 是 当 今 世 界 上 较 为 先 进 的分 布 式 控 制 系 统 。 max DNA 主 要 应 用 于 DEH柜 硬 件 配 置 和 逻 辑 控 制 方 面 。 下 面 就 max DNA 系 统 的 硬 件 结 构和 逻 辑 控 制 特 点 以 及 在 我 公 司 的 应 用 作 一 些 简 单 的 介 绍 。关 键 词 ： max DNA 、 DEH、 主 要 功 能一 max DNA 系统的硬件结构及特点MAX DNA 系统硬件配置主要有几下部分组成：1. 两个MAX DNA 控制柜及一个继电器柜。两个MAX DNA 柜，每个控制柜各两个DPU ，相互冗余。控制柜编号为D11 柜、D12 柜和DR控制柜。D11 柜主要包括24VL电源转换和分配模块、DPU1及其备用DPU 、AI模块、AO模块、DI模块、DO模块、3 块超速模块、7 块伺服卡，以及输入和输出端子排。其中7 块伺服卡是东方汽轮机自控有限公司提供的，中间经过两次升级改造，性能不太稳定，后面将进一步说明。三块超速模块接受就地转速信号，转速达到额定转速的110%时，输出跳闸信号去继电器柜，三取二推断后至跳闸硬回路接线，直接断开高压遮断电磁阀电源，保护机组跳闸。D12 柜配置基本与D11 柜基本相同，但无超速模块，有一块通信模块实现DEH 与DCS 系统之间的数据通信，可以向DCS 系统传输轴承振动、轴向位移、转速等信号。DR控制柜是继电器柜。主要输入输出信号有：两路220V AC 电源（保安电源和UPS 电源）两路110V DC 电源所有电磁阀三取二超速保护的硬接线回路与ETS 系统接口ETS 系统跳闸出口信号2. 两对DPU ，每个控制柜一对DPU 。其中第一对完成DEH 的基本控制，如挂闸、转速控制、负荷控制等。第二对完成DEH 的其它功能，如倒暖、中压缸启动、喷油试验等。每个DPU 完成综合报警和计算，以1 毫秒的分辨率记...
