MDF音频配线架说明书

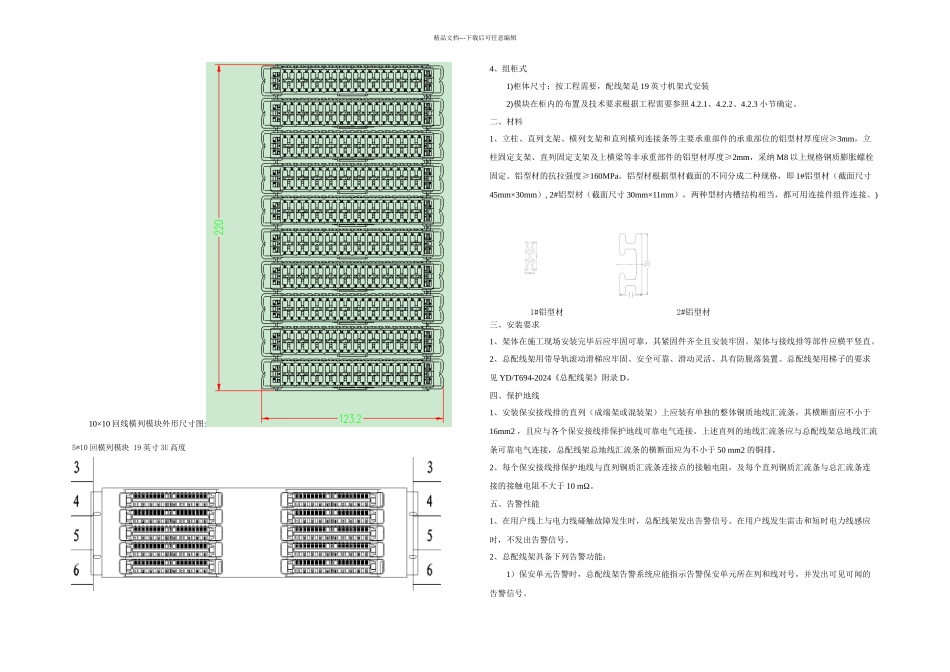

精品文档---下载后可任意编辑音频配线架说明书用用户户手手册册许昌许继昌南通信设备有限公司 许昌许继昌南通信设备有限公司 • 河南省许昌市许由西路 2725 号，邮编 461000•电话 0374-3211253 • 传真 0374-3211251MDF 音频配线架一、总配线架架体及结构1、 双面跳线式（架体结构见图 1）1）架体高度 h1 系列尺寸：按工程需要。2)新建机房架体高度 h1 系列尺寸原则上采纳上述规格。3)扩容改造机房架体高度 h1 尺寸可参照原有机房。4)端子板排列原则：面对端子板，横列端子板排列方式按从左到右，从上到下。直列端子板排列方式按从左到右，从上到下。序号从 001 起向上递增。 ( 图 1）2、单面跳线式1)架体高度尺寸系列：按工程需要。2)新建机房架体高度 h1 系列尺寸原则上采纳上述规格。扩容改造机房新增的配线架架体高度 h1 系列尺寸应参照机房在用配线架的规格。3)最下层接线排下底边离地高度：不小于 250mm。4)端子板排列原则：直列横列间隔排列。面对端子板，横列端子板排列方式按从左到右，从上到下。直列端子板排列方式按从左到右，从上到下。序号从 001 起向上递增。3、模块内部结构1)直列模块：10×10 回线2)横列模块：08×08 回线，08×12 回线，08×16 回线，10×10 回线，08X32 回线（高密），16X16 回线（高密）精品文档---下载后可任意编辑10×10 回线横列模块外形尺寸图:5*10 回横列模块 19 英寸 3U 高度4、组柜式1)柜体尺寸：按工程需要，配线架是 19 英寸机架式安装2)模块在柜内的布置及技术要求根据工程需要参照 4.2.1、4.2.2、4.2.3 小节确定。二、材料1、立柱、直列支架、横列支架和直列横列连接条等主要承重部件的承重部位的铝型材厚度应≥3mm，立柱固定支架、直列固定支架及上横梁等非承重部件的铝型材厚度≥2mm，采纳 M8 以上规格钢质膨胀螺栓固定。铝型材的抗拉强度≥160MPa。铝型材根据型材截面的不同分成二种规格，即 1#铝型材（截面尺寸45mm×30mm）, 2#铝型材（截面尺寸 30mm×11mm），两种型材内槽结构相当，都可用连接件组件连接。)1#铝型材 2#铝型材三、安装要求1、架体在施工现场安装完毕后应牢固可靠，其紧固件齐全且安装牢固。架体与接线排等部件应横平竖直。2、总配线架用带导轨滚动滑梯应牢固、安全可靠、滑动灵活、具有防脱落装置。总配线架用梯子的要求见 YD/T694-2024《总配线架》附录 D。四、保护地线1、安装保安接线排的直列（成端架或混装架）...
