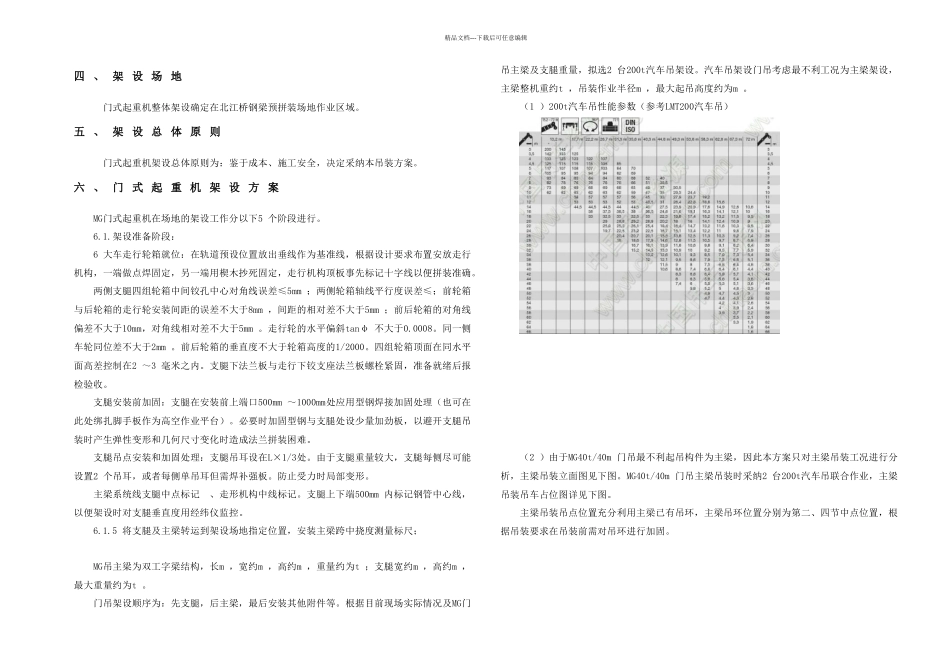

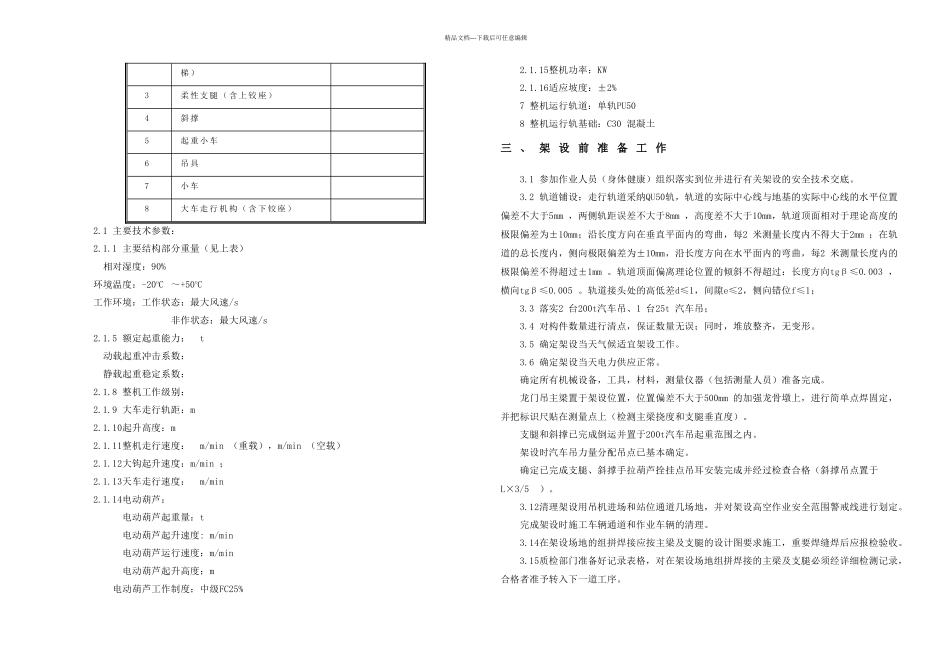

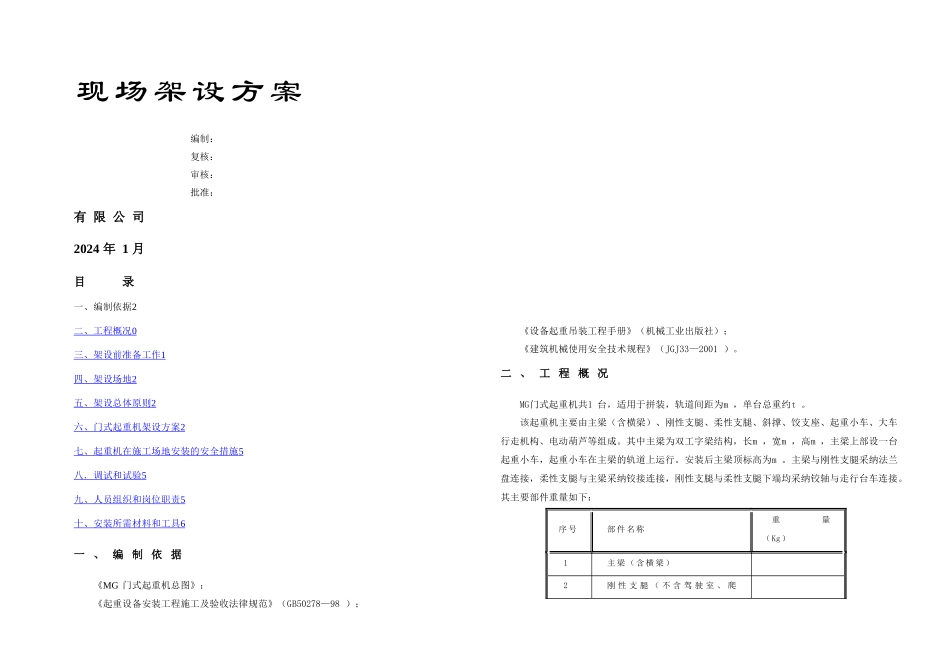

现 场 架 设 方 案编制：复核：审核：批准：有 限 公 司2024 年 1 月目 录一、编制依据2二、工程概况 0 三、架设前准备工作 1 四、架设场地 2 五、架设总体原则 2 六、门式起重机架设方案 2 七、起重机在施工场地安装的安全措施 5 八．调试和试验 5 九、人员组织和岗位职责 5 十、安装所需材料和工具 6 一 、 编 制 依 据《MG 门式起重机总图》；《起重设备安装工程施工及验收法律规范》（GB50278—98 ）；《设备起重吊装工程手册》（机械工业出版社）；《建筑机械使用安全技术规程》（JGJ33—2001 ）。二 、 工 程 概 况MG门式起重机共1 台，适用于拼装，轨道间距为m ，单台总重约t 。该起重机主要由主梁（含横梁）、刚性支腿、柔性支腿、斜撑、饺支座、起重小车、大车行走机构、电动葫芦等组成。其中主梁为双工字梁结构，长m ，宽m ，高m ，主梁上部设一台起重小车，起重小车在主梁的轨道上运行。安装后主梁顶标高为m 。主梁与刚性支腿采纳法兰盘连接，柔性支腿与主梁采纳铰接连接，刚性支腿与柔性支腿下端均采纳铰轴与走行台车连接。其主要部件重量如下：序 号部 件 名 称重 量（ Kg ）1主 梁 （ 含 横 梁 ）2刚 性 支 腿 （ 不 含 驾 驶 室 、 爬精品文档---下载后可任意编辑梯 ）3柔 性 支 腿 （ 含 上 铰 座 ）4斜 撑5起 重 小 车6吊 具7小 车8大 车 走 行 机 构 （ 含 下 铰 座 ）2.1 主要技术参数：2.1.1 主要结构部分重量（见上表） 相对湿度：90%环境温度：-20oC ～+50oC工作环境：工作状态：最大风速/s 非作状态：最大风速/s2.1.5 额定起重能力： t 动载起重冲击系数： 静载起重稳定系数：2.1.8 整机工作级别：2.1.9 大车走行轨距：m2.1.10起升高度：m2.1.11整机走行速度： m/min （重载），m/min （空载）2.1.12大钩起升速度：m/min ；2.1.13天车走行速度： m/min2.1.14电动葫芦：电动葫芦起重量：t电动葫芦起升速度: m/min电动葫芦运行速度：m/min电动葫芦起升高度：m电动葫芦工作制度：中级FC25%2.1.15整机功率：KW2.1.16适应坡度：±2%7 整机运行轨道：单轨PU508 整机运行轨基础：C30 混凝土三 、 架 设 前 准 备 工 作3.1 参加作业人员（身体健康）组织落实到位并进行有关架设的安全技术交底。3.2 轨道铺设：走行轨道采纳QU50轨，轨道的实际中心线与地基的实际中心线的水平位置偏差不大于5m...
