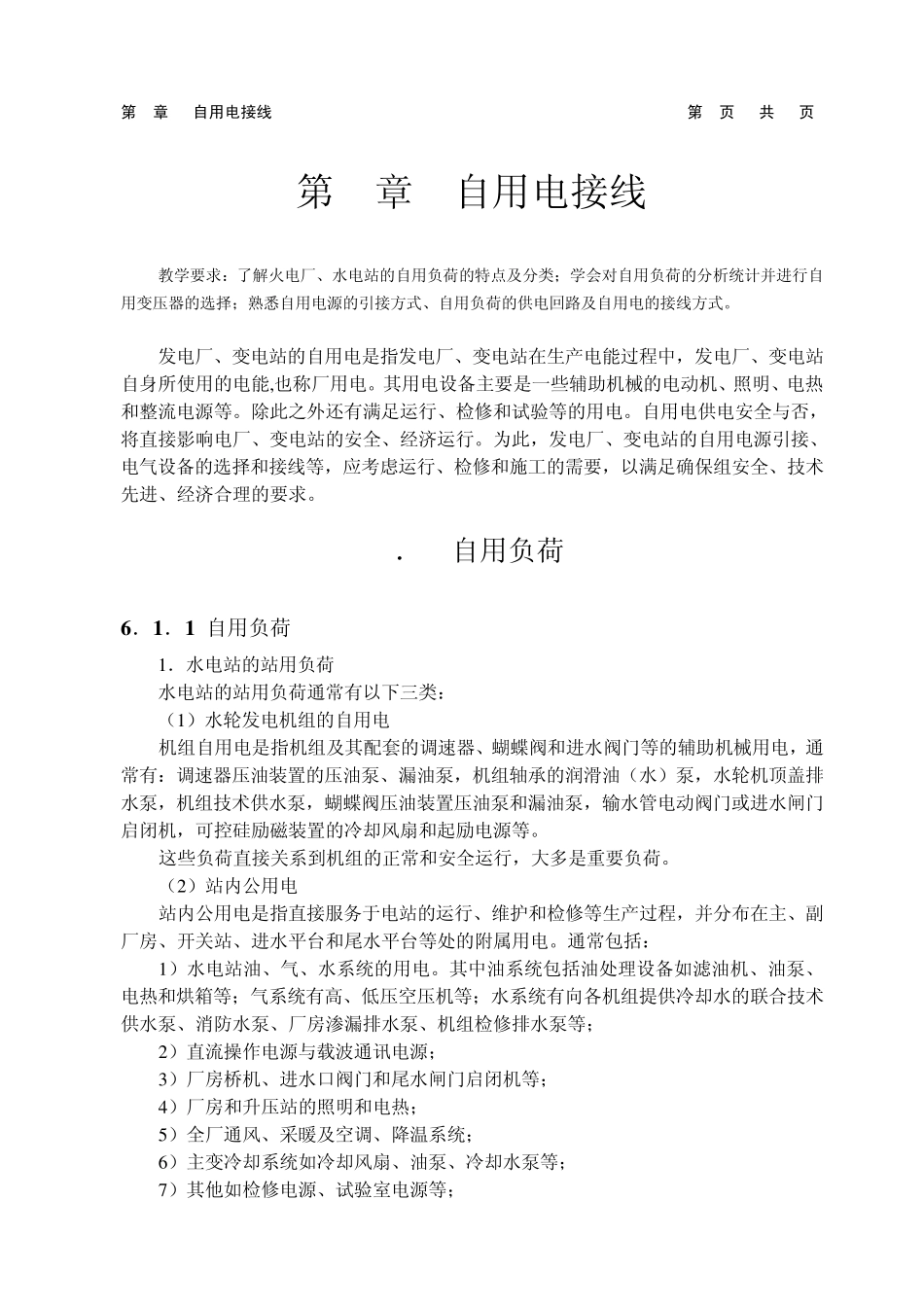

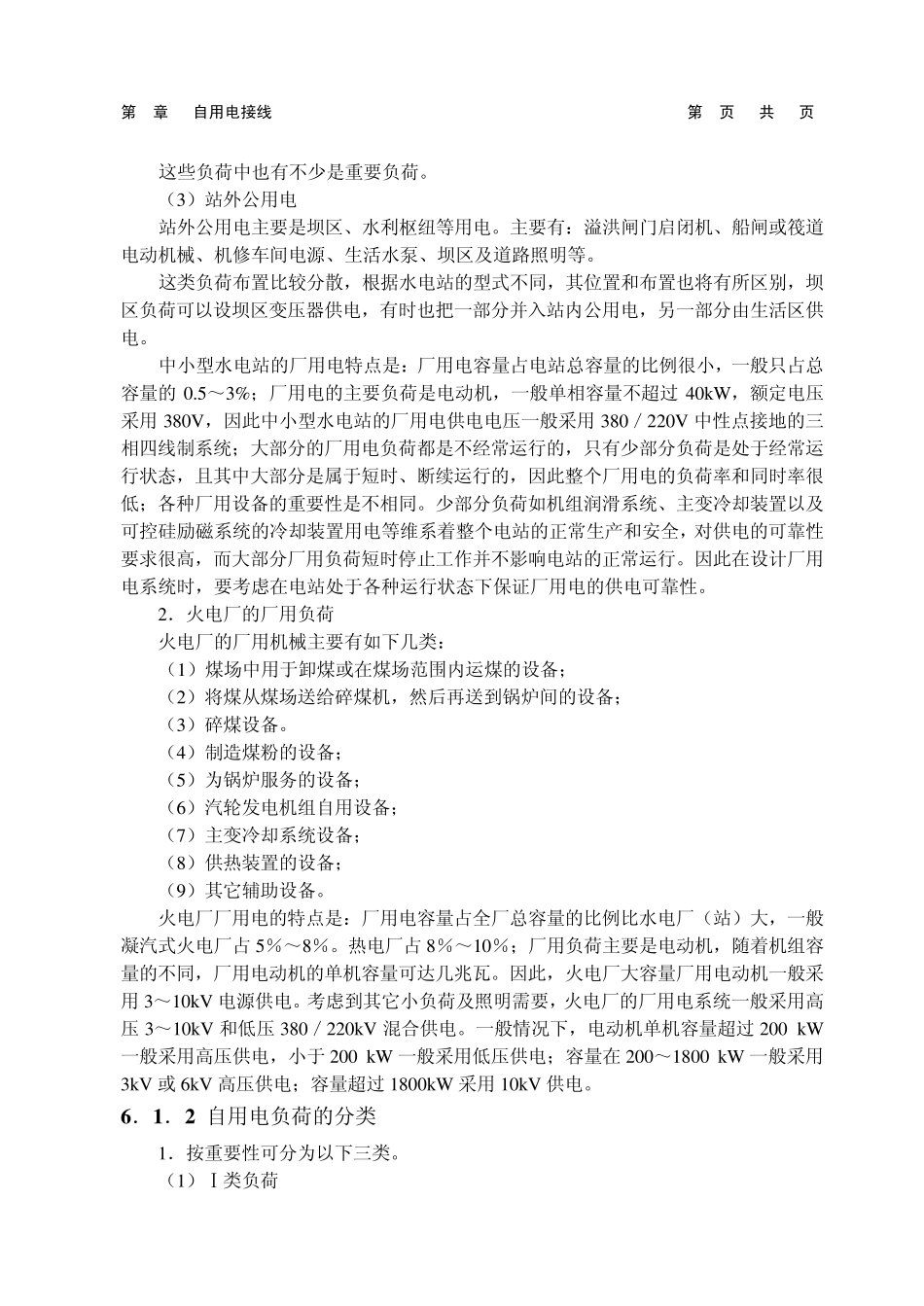

第6章 自用电接线 第1页 共11页 第6章 自用电接线 教学要求：了解火电厂、水电站的自用负荷的特点及分类；学会对自用负荷的分析统计并进行自用变压器的选择；熟悉自用电源的引接方式、自用负荷的供电回路及自用电的接线方式。 发电厂、变电站的自用电是指发电厂、变电站在生产电能过程中，发电厂、变电站自身所使用的电能,也称厂用电。其用电设备主要是一些辅助机械的电动机、照明、电热和整流电源等。除此之外还有满足运行、检修和试验等的用电。自用电供电安全与否，将直接影响电厂、变电站的安全、经济运行。为此，发电厂、变电站的自用电源引接、电气设备的选择和接线等，应考虑运行、检修和施工的需要，以满足确保组安全、技术先进、经济合理的要求。 6．1 自用负荷 6 ．1 ．1 自用负荷 1 ．水电站的站用负荷 水电站的站用负荷通常有以下三类： （1 ）水轮发电机组的自用电 机组自用电是指机组及其配套的调速器、蝴蝶阀和进水阀门等的辅助机械用电，通常有：调速器压油装置的压油泵、漏油泵，机组轴承的润滑油（水）泵，水轮机顶盖排水泵，机组技术供水泵，蝴蝶阀压油装置压油泵和漏油泵，输水管电动阀门或进水闸门启闭机，可控硅励磁装置的冷却风扇和起励电源等。 这些负荷直接关系到机组的正常和安全运行，大多是重要负荷。 （2 ）站内公用电 站内公用电是指直接服务于电站的运行、维护和检修等生产过程，并分布在主、副厂房、开关站、进水平台和尾水平台等处的附属用电。通常包括： 1 ）水电站油、气、水系统的用电。其中油系统包括油处理设备如滤油机、油泵、电热和烘箱等；气系统有高、低压空压机等；水系统有向各机组提供冷却水的联合技术供水泵、消防水泵、厂房渗漏排水泵、机组检修排水泵等； 2 ）直流操作电源与载波通讯电源； 3 ）厂房桥机、进水口阀门和尾水闸门启闭机等； 4 ）厂房和升压站的照明和电热； 5 ）全厂通风、采暖及空调、降温系统； 6 ）主变冷却系统如冷却风扇、油泵、冷却水泵等； 7 ）其他如检修电源、试验室电源等； 第6章 自用电接线 第2页 共11页 这些负荷中也有不少是重要负荷。 （3）站外公用电 站外公用电主要是坝区、水利枢纽等用电。主要有：溢洪闸门启闭机、船闸或筏道电动机械、机修车间电源、生活水泵、坝区及道路照明等。 这类负荷布置比较分散，根据水电站的型式不同，其位置和布置也将有所区别，坝区负荷可以设坝区变压器供电，有时也把一部分并入站...
