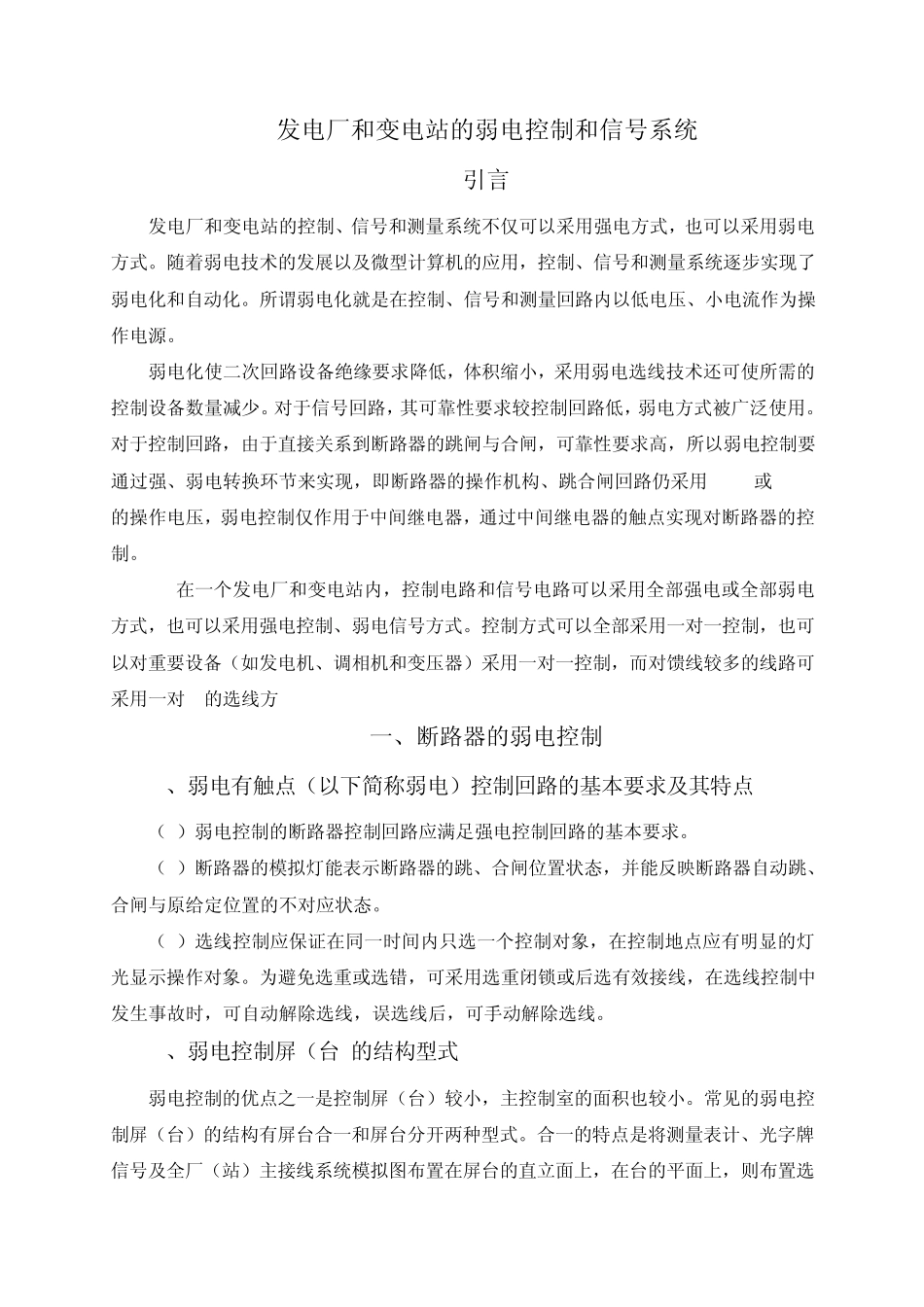

发电厂和变电站的弱电控制和信号系统 引言 发电厂和变电站的控制、信号和测量系统不仅可以采用强电方式，也可以采用弱电方式。随着弱电技术的发展以及微型计算机的应用，控制、信号和测量系统逐步实现了弱电化和自动化。所谓弱电化就是在控制、信号和测量回路内以低电压、小电流作为操作电源。 弱电化使二次回路设备绝缘要求降低，体积缩小，采用弱电选线技术还可使所需的控制设备数量减少。对于信号回路，其可靠性要求较控制回路低，弱电方式被广泛使用。对于控制回路，由于直接关系到断路器的跳闸与合闸，可靠性要求高，所以弱电控制要通过强、弱电转换环节来实现，即断路器的操作机构、跳合闸回路仍采用 110V或 220V的操作电压，弱电控制仅作用于中间继电器，通过中间继电器的触点实现对断路器的控制。 在一个发电厂和变电站内，控制电路和信号电路可以采用全部强电或全部弱电方式，也可以采用强电控制、弱电信号方式。控制方式可以全部采用一对一控制，也可以对重要设备（如发电机、调相机和变压器）采用一对一控制，而对馈线较多的线路可采用一对 N的选线方 一、断路器的弱电控制 1、弱电有触点（以下简称弱电）控制回路的基本要求及其特点 （1）弱电控制的断路器控制回路应满足强电控制回路的基本要求。 （2）断路器的模拟灯能表示断路器的跳、合闸位置状态，并能反映断路器自动跳、合闸与原给定位置的不对应状态。 （3）选线控制应保证在同一时间内只选一个控制对象，在控制地点应有明显的灯光显示操作对象。为避免选重或选错，可采用选重闭锁或后选有效接线，在选线控制中发生事故时，可自动解除选线，误选线后，可手动解除选线。 2、弱电控制屏（台}的结构型式 弱电控制的优点之一是控制屏（台）较小，主控制室的面积也较小。常见的弱电控制屏（台）的结构有屏台合一和屏台分开两种型式。合一的特点是将测量表计、光字牌信号及全厂（站）主接线系统模拟图布置在屏台的直立面上，在台的平面上，则布置选控和选测按钮或开关及各种操作和调节开关等。此种结构模拟性强，监视面小，操作直观方便。但由于屏台体积小，当放置设备较多时，给调试、检修带来困难。所以，当主接线复杂，控制对象较多时，则需采用屏台分开的结构。 二、微机监控系统 1、发电厂和变电站的监控系统 发电厂和变电站的二次回路对一次回路进行控制、测量、调节和保护，实际上是对一次回路进行变换、传输和处理信息的过程。监控系统有以下缺点： （1）人...
