发电机预防性试验项目及标准学习资料

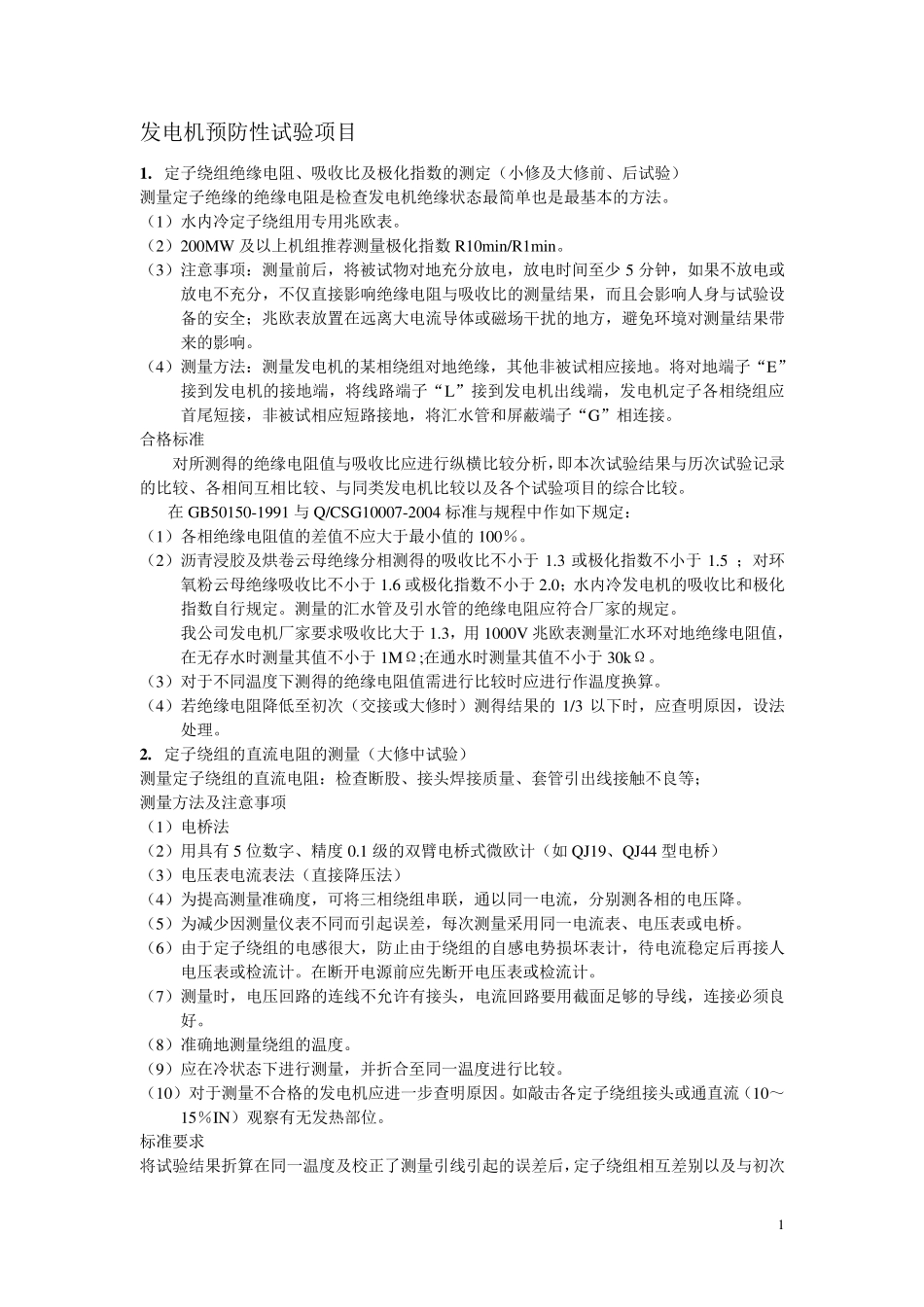

1 发电机预防性试验项目 1 . 定子绕组绝缘电阻、吸收比及极化指数的测定（小修及大修前、后试验） 测量定子绝缘的绝缘电阻是检查发电机绝缘状态最简单也是最基本的方法。 （1）水内冷定子绕组用专用兆欧表。 （2）200MW 及以上机组推荐测量极化指数 R10min/R1min。 （3）注意事项：测量前后，将被试物对地充分放电，放电时间至少 5 分钟，如果不放电或放电不充分，不仅直接影响绝缘电阻与吸收比的测量结果，而且会影响人身与试验设备的安全；兆欧表放置在远离大电流导体或磁场干扰的地方，避免环境对测量结果带来的影响。 （4）测量方法：测量发电机的某相绕组对地绝缘，其他非被试相应接地。将对地端子“E”接到发电机的接地端，将线路端子“L”接到发电机出线端，发电机定子各相绕组应首尾短接，非被试相应短路接地，将汇水管和屏蔽端子“G”相连接。 合格标准 对所测得的绝缘电阻值与吸收比应进行纵横比较分析，即本次试验结果与历次试验记录的比较、各相间互相比较、与同类发电机比较以及各个试验项目的综合比较。 在 GB50150-1991 与 Q/CSG10007-2004 标准与规程中作如下规定： （1）各相绝缘电阻值的差值不应大于最小值的 100％。 （2）沥青浸胶及烘卷云母绝缘分相测得的吸收比不小于1.3 或极化指数不小于1.5 ；对环氧粉云母绝缘吸收比不小于1.6 或极化指数不小于2.0；水内冷发电机的吸收比和极化指数自行规定。测量的汇水管及引水管的绝缘电阻应符合厂家的规定。 我公司发电机厂家要求吸收比大于1.3，用 1000V 兆欧表测量汇水环对地绝缘电阻值，在无存水时测量其值不小于1MΩ;在通水时测量其值不小于30kΩ。 （3）对于不同温度下测得的绝缘电阻值需进行比较时应进行作温度换算。 （4）若绝缘电阻降低至初次（交接或大修时）测得结果的 1/3 以下时，应查明原因，设法处理。 2 . 定子绕组的直流电阻的测量（大修中试验） 测量定子绕组的直流电阻：检查断股、接头焊接质量、套管引出线接触不良等； 测量方法及注意事项 （1）电桥法 （2）用具有 5 位数字、精度 0.1 级的双臂电桥式微欧计（如 QJ19、QJ44 型电桥） （3）电压表电流表法（直接降压法） （4）为提高测量准确度，可将三相绕组串联，通以同一电流，分别测各相的电压降。 （5）为减少因测量仪表不同而引起误差，每次测量采用同一电流表、电压表或电桥。 （6）由于定子绕组的电感很大，防止由于绕组的自感电势损坏表计，待电流稳定...
