变压器保护——PST1200调试大纲

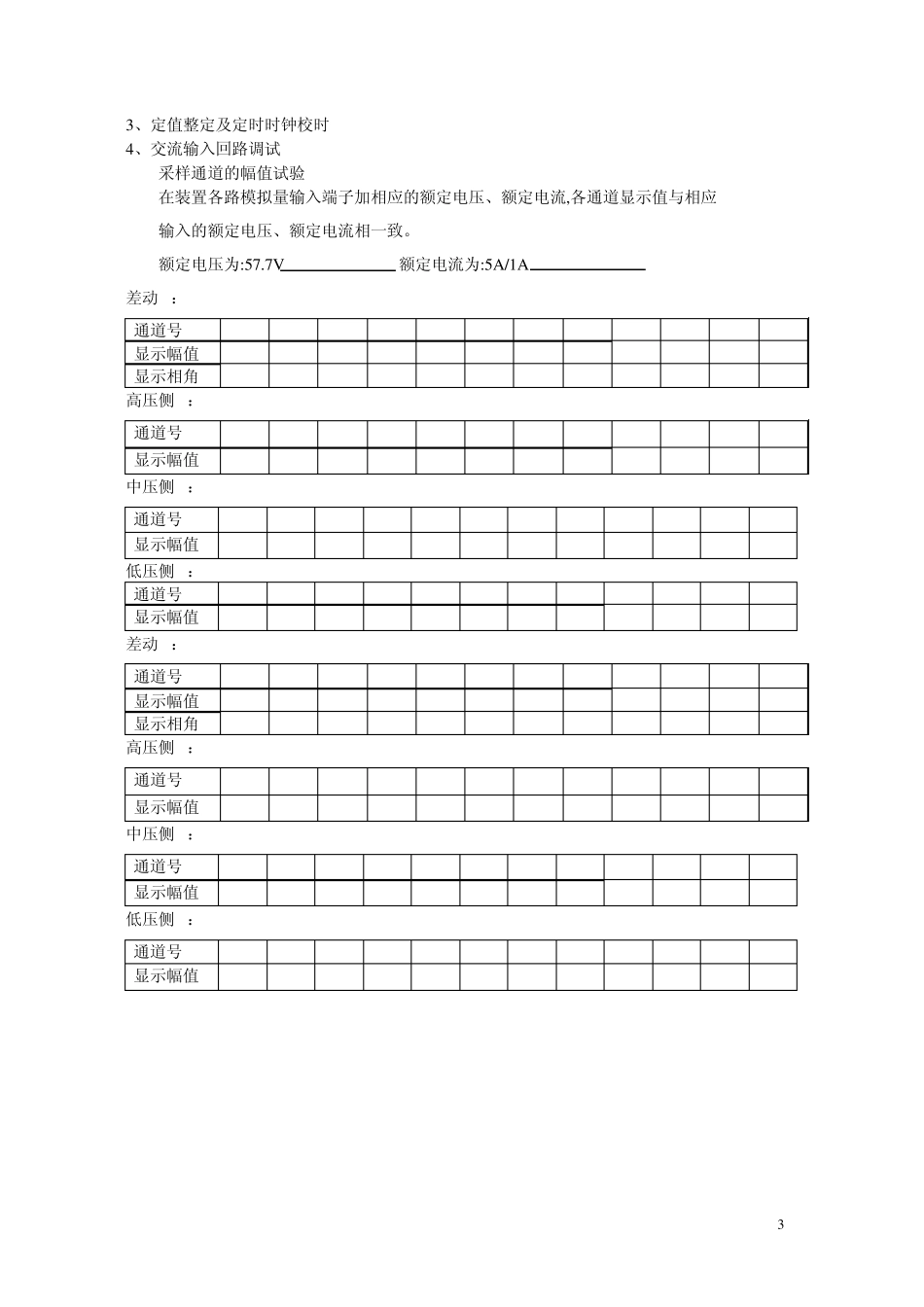

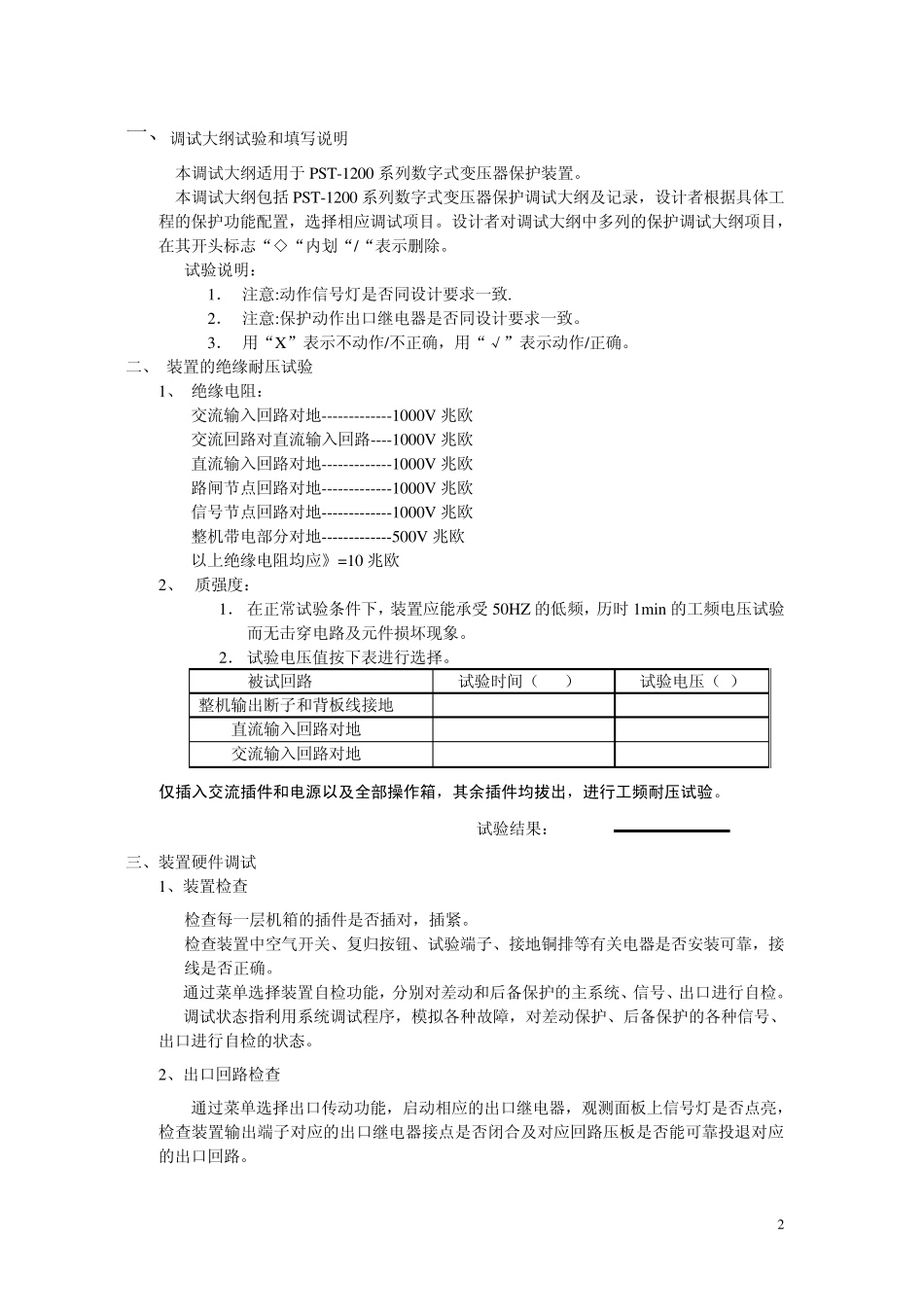

PST 1200 系列数字式变压器保护装置 调试大纲及调试记录 工程名称： 合 同 号： 调 试： 检 验： 国电南京自动化股份有限公司 南京新宁电力技术有限公司 2 一、调试大纲试验和填写说明 本调试大纲适用于PST-1200 系列数字式变压器保护装置。 本调试大纲包括PST-1200 系列数字式变压器保护调试大纲及记录，设计者根据具体工程的保护功能配置，选择相应调试项目。设计者对调试大纲中多列的保护调试大纲项目，在其开头标志“◇“内划“/“表示删除。 试验说明： 1． 注意:动作信号灯是否同设计要求一致. 2． 注意:保护动作出口继电器是否同设计要求一致。 3． 用“X”表示不动作/不正确，用“√”表示动作/正确。 二、 装置的绝缘耐压试验 1、 绝缘电阻： 交流输入回路对地-------------1000V 兆欧 交流回路对直流输入回路----1000V 兆欧 直流输入回路对地-------------1000V 兆欧 路闸节点回路对地-------------1000V 兆欧 信号节点回路对地-------------1000V 兆欧 整机带电部分对地-------------500V 兆欧 以上绝缘电阻均应》=10 兆欧 2、 质强度： 1． 在正常试验条件下，装置应能承受 50HZ 的低频，历时 1min的工频电压试验而无击穿电路及元件损坏现象。 2． 试验电压值按下表进行选择。 被试回路 试验时间（min） 试验电压（V） 整机输出断子和背板线接地 1 2000 直流输入回路对地 1 2000 交流输入回路对地 1 2000 仅插入交流插件和电源以及全部操作箱，其余插件均拔出，进行工频耐压试验。 试验结果： 三、装置硬件调试 1、装置检查 检查每一层机箱的插件是否插对，插紧。 检查装置中空气开关、复归按钮、试验端子、接地铜排等有关电器是否安装可靠，接线是否正确。 通过菜单选择装置自检功能，分别对差动和后备保护的主系统、信号、出口进行自检。 调试状态指利用系统调试程序，模拟各种故障，对差动保护、后备保护的各种信号、出口进行自检的状态。 2、出口回路检查 通过菜单选择出口传动功能，启动相应的出口继电器，观测面板上信号灯是否点亮，检查装置输出端子对应的出口继电器接点是否闭合及对应回路压板是否能可靠投退对应的出口回路。 3 3、定值整定及定时时钟校时 4、交流输入回路调试 采样通道的幅值试验 在装置各路模拟量输入端子加相应的额定电压、额定电流,各通道显示值与相应 输入的额定电压、额定电流相一致。 额定电压为:57.7V 额定电流...
