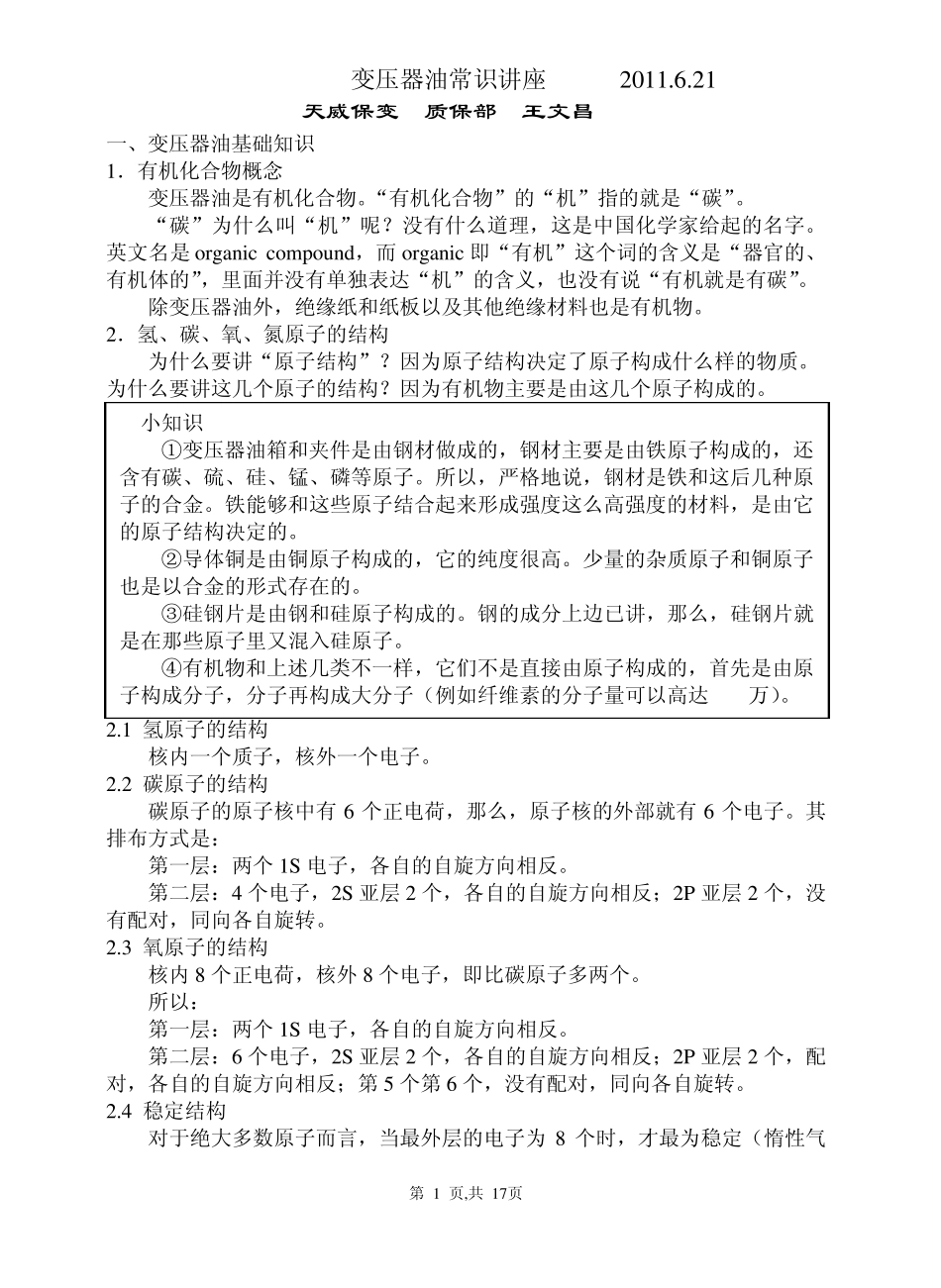

第 1 页,共 17页 变压器油常识讲座 2011.6.21 天威保变 质保部 王文昌 一、变压器油基础知识 1．有机化合物概念 变压器油是有机化合物。“有机化合物”的“机”指的就是“碳”。 “碳”为什么叫“机”呢？没有什么道理，这是中国化学家给起的名字。英文名是organic compou nd，而 organic 即“有机”这个词的含义是“器官的、有机体的”，里面并没有单独表达“机”的含义，也没有说“有机就是有碳”。 除变压器油外，绝缘纸和纸板以及其他绝缘材料也是有机物。 2．氢、碳、氧、氮原子的结构 为什么要讲“原子结构”？因为原子结构决定了原子构成什么样的物质。 为什么要讲这几个原子的结构？因为有机物主要是由这几个原子构成的。 2.1 氢原子的结构 核内一个质子，核外一个电子。 2.2 碳原子的结构 碳原子的原子核中有6 个正电荷，那么，原子核的外部就有6 个电子。其排布方式是： 第一层：两个 1S 电子，各自的自旋方向相反。 第二层：4 个电子，2S 亚层 2 个，各自的自旋方向相反；2P 亚层 2 个，没有配对，同向各自旋转。 2.3 氧原子的结构 核内 8 个正电荷，核外 8 个电子，即比碳原子多两个。 所以： 第一层：两个 1S 电子，各自的自旋方向相反。 第二层：6 个电子，2S 亚层 2 个，各自的自旋方向相反；2P 亚层 2 个，配对，各自的自旋方向相反；第5 个第6 个，没有配对，同向各自旋转。 2.4 稳定结构 对于绝大多数原子而言，当最外层的电子为 8 个时，才最为稳定（惰性气小知识 ①变压器油箱和夹件是由钢材做成的，钢材主要是由铁原子构成的，还含有碳、硫、硅、锰、磷等原子。所以，严格地说，钢材是铁和这后几种原子的合金。铁能够和这些原子结合起来形成强度这么高强度的材料，是由它的原子结构决定的。 ②导体铜是由铜原子构成的，它的纯度很高。少量的杂质原子和铜原子也是以合金的形式存在的。 ③硅钢片是由钢和硅原子构成的。钢的成分上边已讲，那么，硅钢片就是在那些原子里又混入硅原子。 ④有机物和上述几类不一样，它们不是直接由原子构成的，首先是由原子构成分子，分子再构成大分子（例如纤维素的分子量可以高达200万）。 第 2 页,共 17页 体除氦外全是这样）。碳原子也不例外。它有再结合4 个电子而成为8 电子层的倾向。氧原子有再结合2 个电子而成为8 电子层的倾向。 3．有机化合物的形成 3.1 简单的有机化合物 甲烷。哪个原子最容易和碳...
