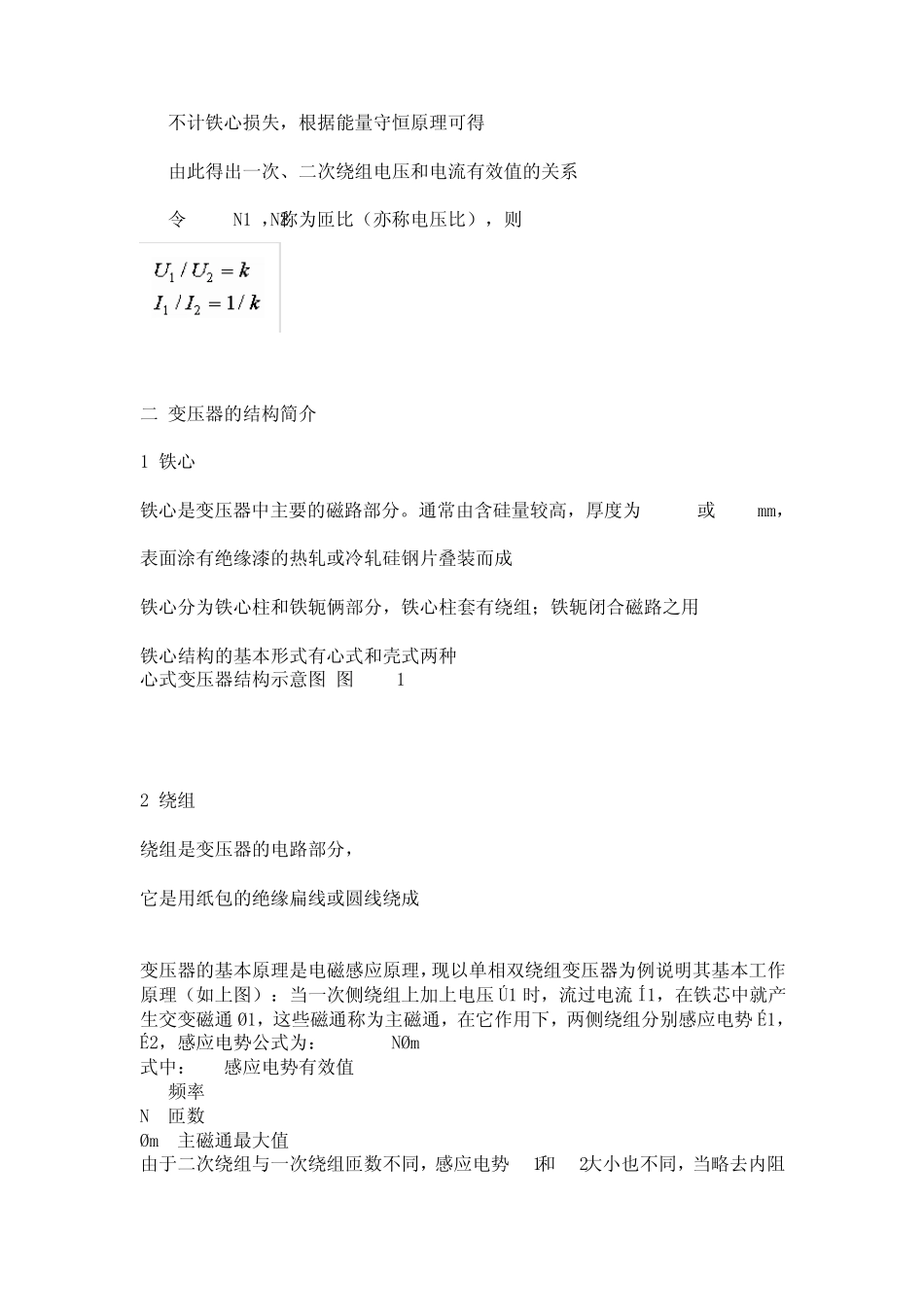

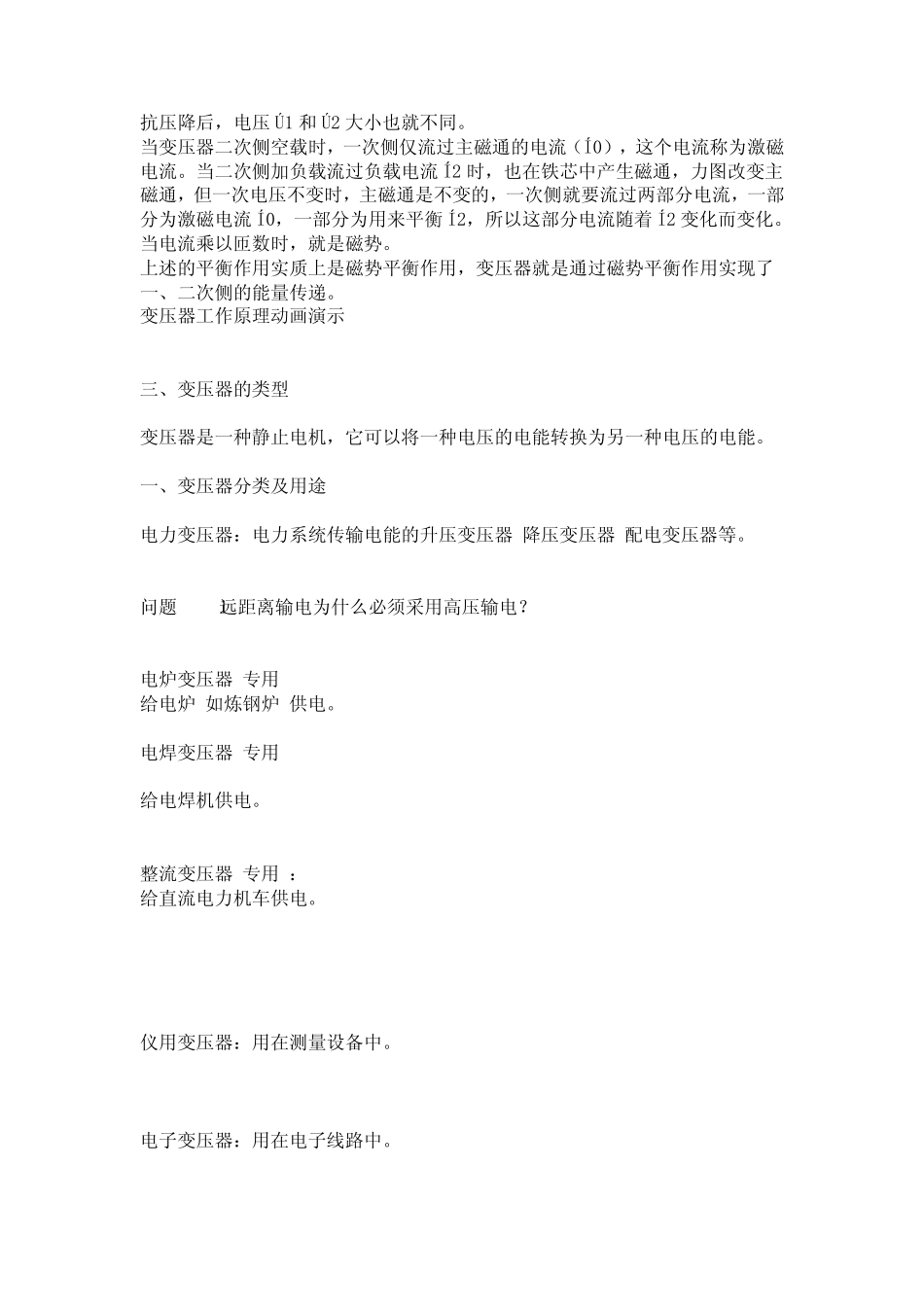

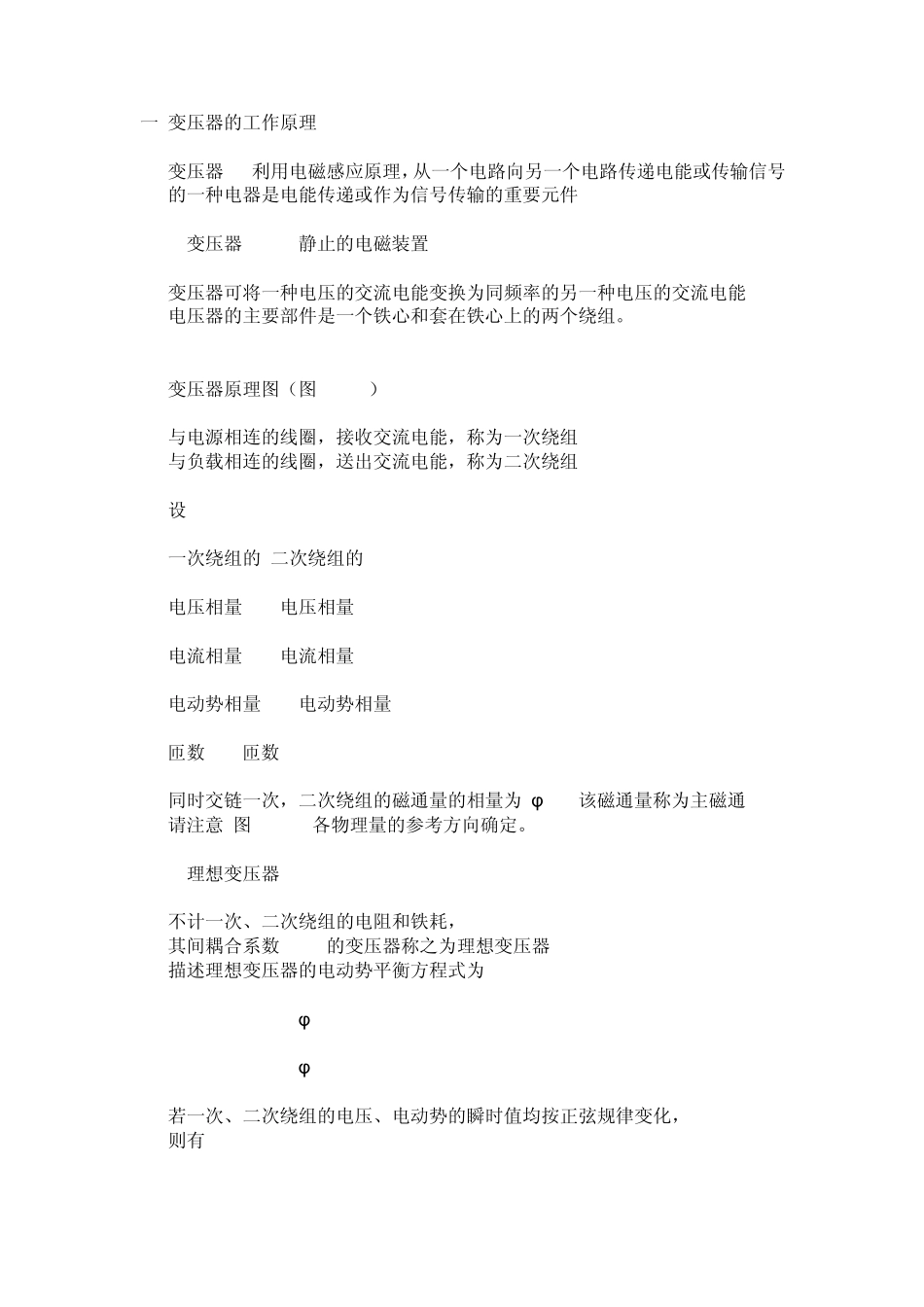

一.变压器的工作原理 变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件 1.变压器 ---- 静止的电磁装置 变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能 电压器的主要部件是一个铁心和套在铁心上的两个绕组。 变压器原理图（图3.1.2） 与电源相连的线圈，接收交流电能，称为一次绕组 与负载相连的线圈，送出交流电能，称为二次绕组 设 一次绕组的 二次绕组的 电压相量 U1 电压相量 U2 电流相量 I1 电流相量 I2 电动势相量 E1 电动势相量 E2 匝数 N1 匝数 N2 同时交链一次，二次绕组的磁通量的相量为 φ m ,该磁通量称为主磁通 请注意 图3.1.2 各物理量的参考方向确定。 2.理想变压器 不计一次、二次绕组的电阻和铁耗， 其间耦合系数 K=1 的变压器称之为理想变压器 描述理想变压器的电动势平衡方程式为 e1(t) = -N1 d φ /dt e2(t) = -N2 d φ /dt 若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化， 则有 不计铁心损失，根据能量守恒原理可得 由此得出一次、二次绕组电压和电流有效值的关系 令 K=N1/N2，称为匝比（亦称电压比），则 二.变压器的结构简介 1.铁心 铁心是变压器中主要的磁路部分。通常由含硅量较高，厚度为 0.35 或 0.5 mm， 表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成 铁心分为铁心柱和铁轭俩部分，铁心柱套有绕组；铁轭闭合磁路之用 铁心结构的基本形式有心式和壳式两种 心式变压器结构示意图(图 3.1.6) 2.绕组 绕组是变压器的电路部分， 它是用纸包的绝缘扁线或圆线绕成 变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压 Ú1 时，流过电流 Í1，在铁芯中就产生交变磁通 Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公 式为：E=4.44fNØm 式中：E--感应电势有效值 f--频 率 N--匝数 Øm--主磁通最 大 值 由于 二次绕组与 一次绕组匝数 不同 ，感应电势E1和 E2大 小 也 不同 ，当略 去 内 阻 抗压降后，电压Ú1 和Ú2 大小也就不同。 当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。当二次侧加负载流过负载电流Í2 时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不...
