变压器的接线组别及其物理意义

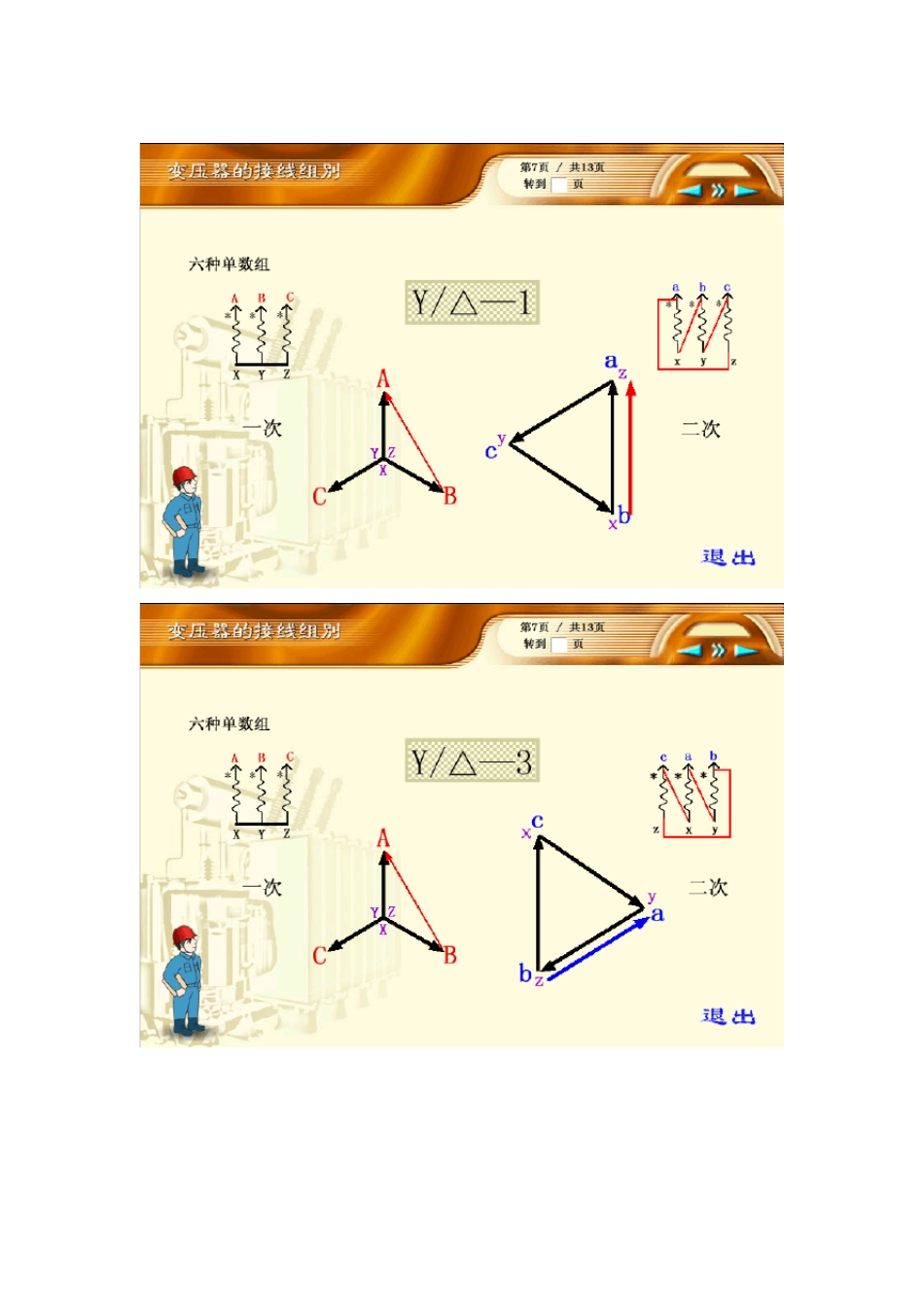

变压器的接线组别及其物理意义 变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法； 常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Yn”表示为星形带中性线的接线，Y 表示星形，n 表示带中性线；“11”表示变压器二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12 点的位置，二次侧的线电压相量作为时针。 “Yn，d11”，其中11 就是表示：当一次侧线电压相量作为分针指在时钟12 点的位置时，二次侧的线电压相量在时钟的11 点位置。也就是，二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。 变压器二个绕组组合起来就形成了 4 种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于 Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y 后面加字母n 表示。n 表示中性点有引出线。Yn0 接线组别，UAB与 uab 相重合，时、分针都指在12 上。“12”在新的接线组别中，就以“0”表示。 下面是变压器接线组别的向量图及原、副边绕组的接线示意图。 例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。两个星形联结绕组的电压是同相位(钟时序数 0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数 11)。所以，该台变压器的联结组标号为：YN，yn0,d11。以后在变压器铭牌中看到这组字符串的话，可要它的物理涵义。 例2：一台带第三绕组的自耦变压器，自耦联结的一对绕组为中性点引出的星形联结，其额定电压分别为220kV，121kV；第三绕组为三角形联结，额定电压为11kV。自耦联结的一对绕组电压同相位(钟时序数 0)，而三角形联结绕组上的电压超前于星形联结绕组上的 电压30°(钟时序数 11)。所以，联结组标号为：YN，a0,d11。 例3：一台带分裂绕组的变压器，高压绕组为星形联结有中性点引出，低压绕组为两个三角形联结的分裂绕...
