变压器绕组接线组别及各分接的电压比调试作业指导书

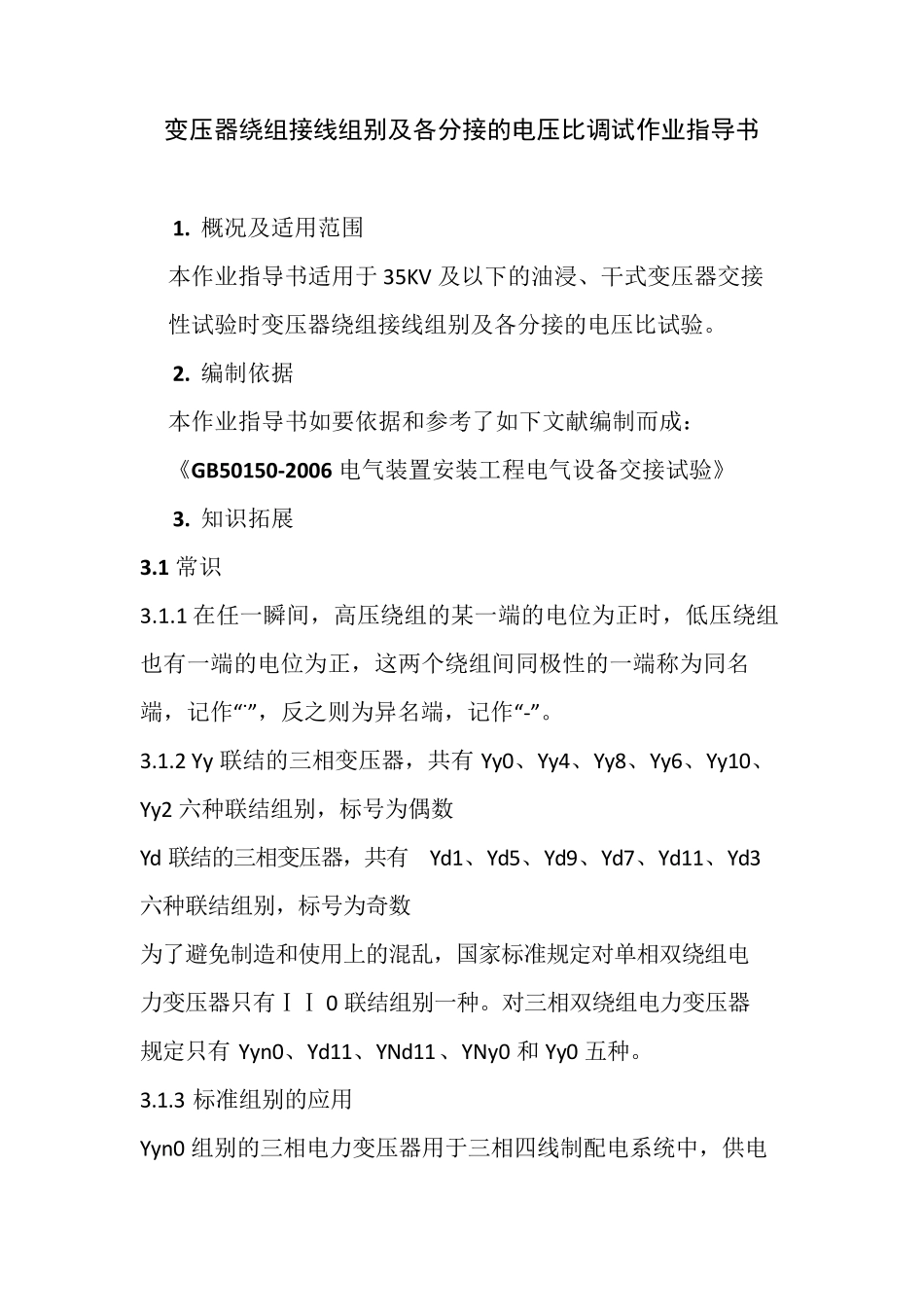

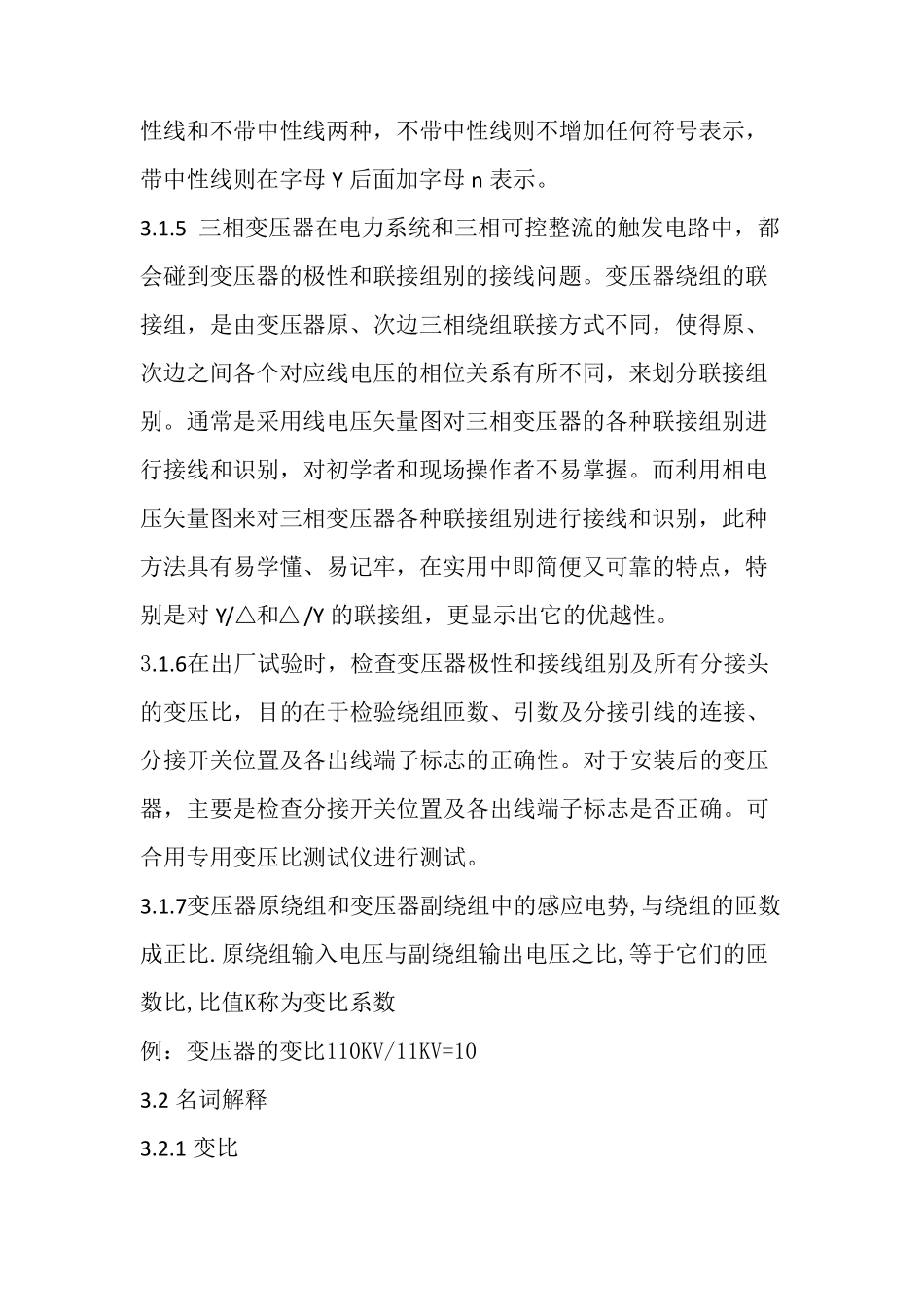

变压器绕组接线组别及各分接的电压比调试作业指导书 1. 概况及适用范围 本作业指导书适用于35KV 及以下的油浸、干式变压器交接性试验时变压器绕组接线组别及各分接的电压比试验。 2. 编制依据 本作业指导书如要依据和参考了如下文献编制而成： 《GB50150-2006 电气装置安装工程电气设备交接试验》 3. 知识拓展 3.1 常识 3.1.1 在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙” ，反之则为异名端，记作“-” 。 3.1.2 Yy 联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2 六种联结组别，标号为偶数 Yd 联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数 为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ 0 联结组别一种。对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0 和Yy0 五种。 3.1.3 标准组别的应用 Yyn0 组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载； Yd11 组别的三相电力变压器用于低压高于0.4kV 的线路中； YNd11 组别的三相电力变压器用于110kV 以上的中性点需接地的高压线路中； YNy0 组别的三相电力变压器用于原边需接地的系统中； Yy0 组别的三相电力变压器用于供电给三相动力负载的线路中。 在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y 表示星形，n 表示带中性线；“d”表示二次侧为三角形接线。“11”表示变压器二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。 3.1.4 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12 点的位置，二次侧的线电压相量作为时针。 “Yn，d11”，其中11 就是表示：当一次侧线电压相量作为分针指在时钟12 点的位置时，二次侧的线电压相量在时钟的11 点位置。也就是，二次侧的线电压Uab 滞后一次侧线电压UAB330度（或超前30 度）。 变压器接线方式有 4 种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加...
