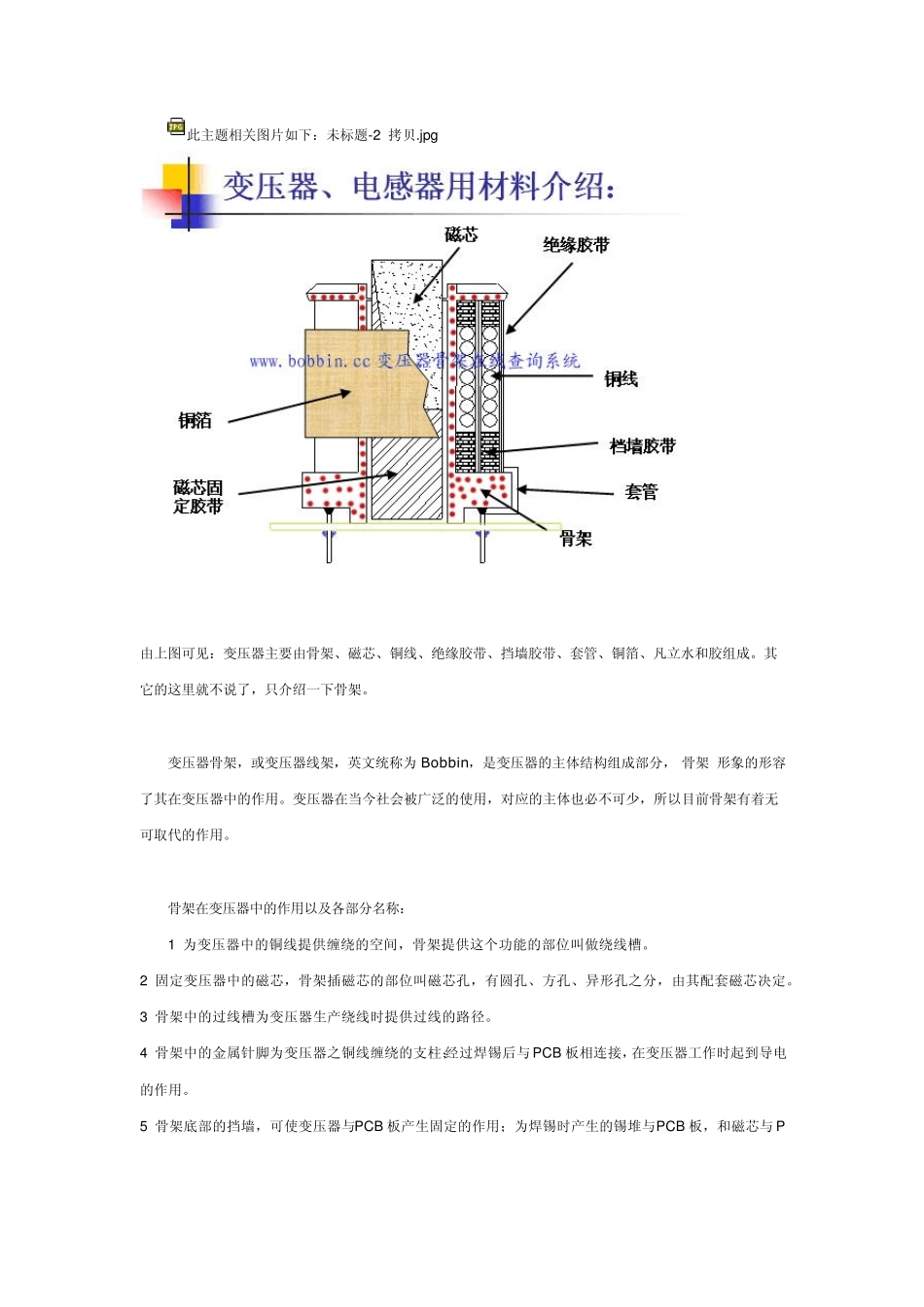

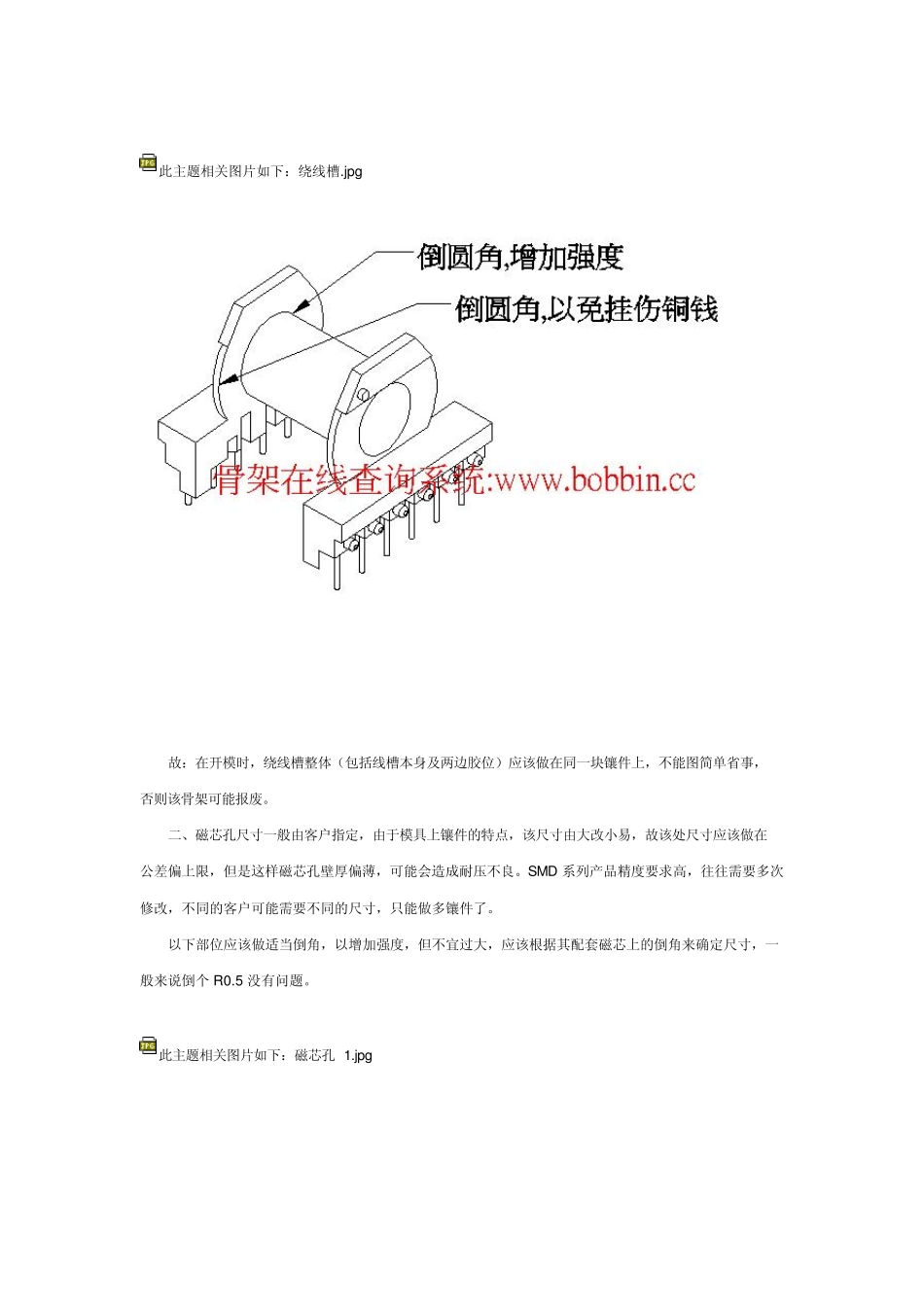

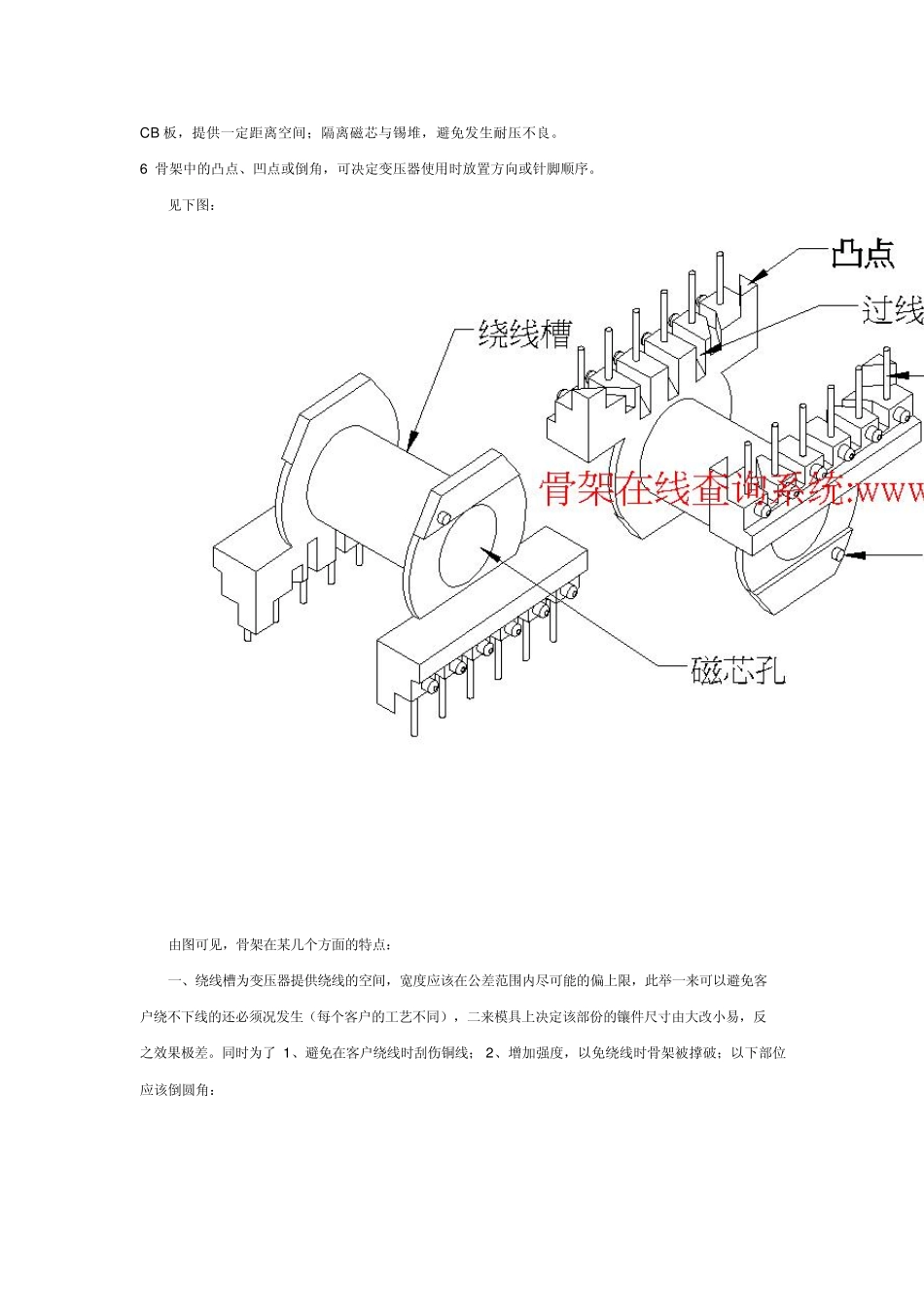

此主题相关图片如下：未标题-2 拷贝.jp g 由上图可见：变压器主要由骨架、磁芯、铜线、绝缘胶带、挡墙胶带、套管、铜箔、凡立水和胶组成。其它的这里就不说了，只介绍一下骨架。 变压器骨架，或变压器线架，英文统称为 Bobbin，是变压器的主体结构组成部分，“骨架”形象的形容了其在变压器中的作用。变压器在当今社会被广泛的使用，对应的主体也必不可少，所以目前骨架有着无可取代的作用。 骨架在变压器中的作用以及各部分名称： 1 为变压器中的铜线提供缠绕的空间，骨架提供这个功能的部位叫做绕线槽。 2 固定变压器中的磁芯，骨架插磁芯的部位叫磁芯孔，有圆孔、方孔、异形孔之分，由其配套磁芯决定。 3 骨架中的过线槽为变压器生产绕线时提供过线的路径。 4 骨架中的金属针脚为变压器之铜线缠绕的支柱；经过焊锡后与PCB 板相连接，在变压器工作时起到导电的作用。 5 骨架底部的挡墙，可使变压器与PCB 板产生固定的作用；为焊锡时产生的锡堆与PCB 板，和磁芯与 PCB 板，提供一定距离空间；隔离磁芯与锡堆，避免发生耐压不良。 6 骨架中的凸点、凹点或倒角，可决定变压器使用时放置方向或针脚顺序。 见下图： 由图可见，骨架在某几个方面的特点： 一、绕线槽为变压器提供绕线的空间，宽度应该在公差范围内尽可能的偏上限，此举一来可以避免客户绕不下线的还必须况发生（每个客户的工艺不同），二来模具上决定该部份的镶件尺寸由大改小易，反之效果极差。同时为了 1、避免在客户绕线时刮伤铜线；2、增加强度，以免绕线时骨架被撑破；以下部位应该倒圆角： 此主题相关图片如下：绕线槽.jp g 故：在开模时，绕线槽整体（包括线槽本身及两边胶位）应该做在同一块镶件上，不能图简单省事，否则该骨架可能报废。 二、磁芯孔尺寸一般由客户指定，由于模具上镶件的特点，该尺寸由大改小易，故该处尺寸应该做在公差偏上限，但是这样磁芯孔壁厚偏薄，可能会造成耐压不良。SMD 系列产品精度要求高，往往需要多次修改，不同的客户可能需要不同的尺寸，只能做多镶件了。 以下部位应该做适当倒角，以增加强度，但不宜过大，应该根据其配套磁芯上的倒角来确定尺寸，一般来说倒个 R0.5 没有问题。 此主题相关图片如下：磁芯孔 1.jp g 三、过线槽在过线的部份尽可能的做成圆角，以免刮伤铜线或套管。不清楚的朋友可以找一些绕制好的变压器看一下，哪些部份过线。 四、凸点部份尺寸一般没什么要求，在允许的范围内做的稍...
