变电站交直流系统运行及故障处理

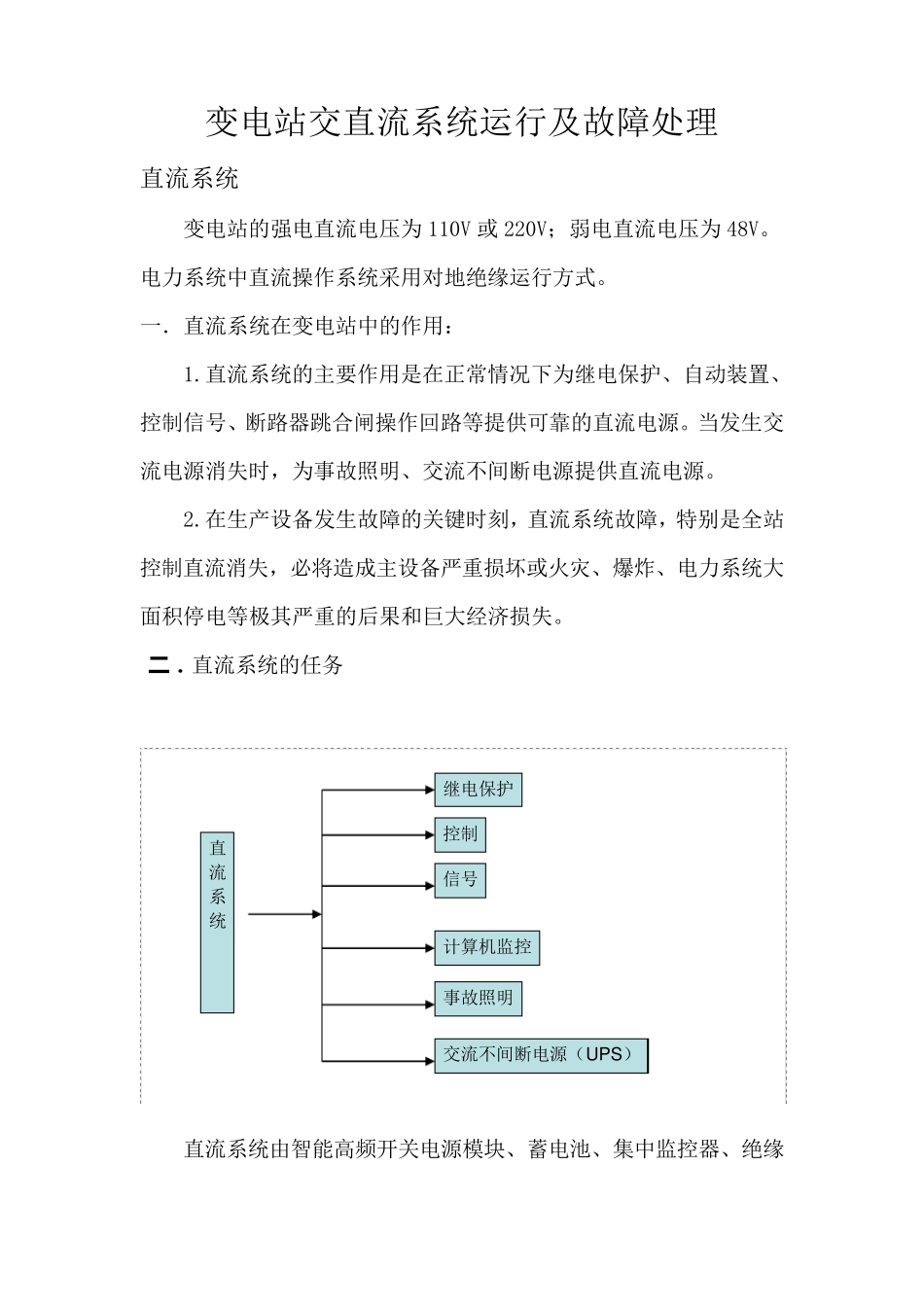

变电站交直流系统运行及故障处理 直流系统 变电站的强电直流电压为110V 或220V；弱电直流电压为48V。 电力系统中直流操作系统采用对地绝缘运行方式。 一．直流系统在变电站中的作用： 1.直流系统的主要作用是在正常情况下为继电保护、自动装置、控制信号、断路器跳合闸操作回路等提供可靠的直流电源。当发生交流电源消失时，为事故照明、交流不间断电源提供直流电源。 2.在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。 直流系统由智能高频开关电源模块、蓄电池、集中监控器、绝缘二．直流系统的任务 直 流 系 统 继电保护 控制 信号 计算机监控 事故照明 交流不间断电源（UPS） 监测仪和直流配电装置等组成 。 三．在变电运行中应注意的几个问题 a、直流母线在正常运行和改变运行方式中，严禁脱开蓄电池组。 b、分裂运行的两条直流母线并列前，应检查两条母线的电压基本一致（有效值差小于1V）； c、整流装置在检修结束恢复运行时，应先合交流侧开关，再带直流负荷。 d、两组蓄电池的直流系统，不得长期并列并列运行。由一组蓄电池通过并解裂接带另一组蓄电池的直流负荷时，禁止在两系统都存在接地故障下进行。 e、分裂运行的两条直流母线并列后，应将其中一个直流绝缘监察装置的固定接地 点断开。 四．直流系统缺陷定性： 1. 严重缺陷 • 充 电装置停 止工 作 ； • 运行中蓄电池组温 度 异 常； • 蓄电池室 加热通风设备故障； • 蓄电池电解液不合格； • 直流绝缘监测装置工 作 异 常。 2. 一般缺陷 • 蓄电池接线接头轻微生盐； • 蓄电池容量下降。 五．直流接地的危害： 1.直流系统一点接地一般不影响直流系统的正常工作，长期运行易发展形成两点接地，造成保护误动、拒动等。 2.直流系统两点接地短路，虽然一次系统并没有故障，但由于直流系统某两点接地短接了有关元件，可能将造成信号装置误动，或继电保护和开关的“误动作”或“拒动”。 1.两点接地可能造成开关误跳闸：当直流接地发生在 A、B 两点时，将电流继电器 1LJ、2LJ 接点短接，而将ZJ 启动，ZJ 接点闭合而跳闸。A、C 两点短接时短接ZJ 接点而跳闸。在 A、D 两点，D、F两点等同样都能造成开关误跳闸。 2.可能造成开关拒动：接地发生在 B、E 两点，D、E 两点或C、E两点，开关可能...
