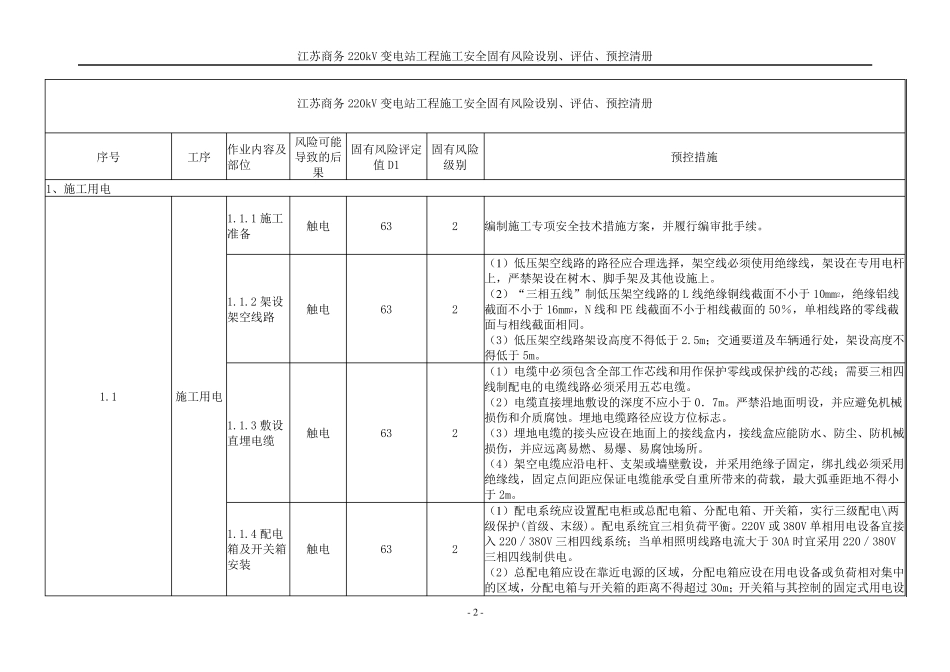

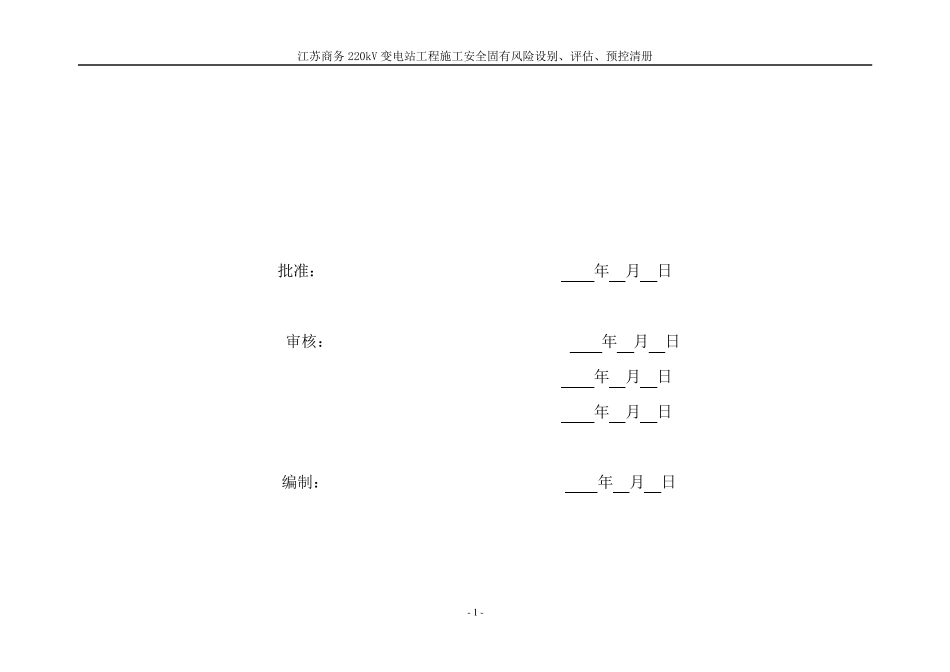

220kV 跨 塘 变 电 站 工 程 江 苏 商 务 220kV 变 电 站 工 程 施 工 安 全 固 有 风 险 识 别 、评估、预控清册 商务220kV 变电站工程施工项目部 二〇一四年三月 江苏商务220kV 变电站工程施工安全固有风险设别、评估、预控清册 - 1 - 批准： 年 月 日 审核： 年 月 日 年 月 日 年 月 日 编制： 年 月 日 江苏商务220kV 变电站工程施工安全固有风险设别、评估、预控清册 - 2 - 江苏商务220kV 变电站工程施工安全固有风险设别、评估、预控清册 序号 工序 作业内容及部位 风险可能导致的后果 固有风险评定值D1 固有风险级别 预控措施 1、施工用电 1.1 施工用电 1.1.1 施工准备 触电 63 2 编制施工专项安全技术措施方案，并履行编审批手续。 1.1.2 架设架空线路 触电 63 2 （1 ）低压架空线路的路径应合理选择，架空线必须使用绝缘线，架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。 （2 ）“三相五线”制低压架空线路的L 线绝缘铜线截面不小于 10mm2，绝缘铝线截面不小于 16mm2，N 线和 PE 线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。 （3）低压架空线路架设高度不得低于 2.5m；交通要道及车辆通行处，架设高度不得低于 5m。 1.1.3 敷设直埋电缆 触电 63 2 （1）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线；需要三相四线制配电的电缆线路必须采用五芯电缆。 （2）电缆直接埋地敷设的深度不应小于 0．7m。严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。 （3）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水 、防尘 、防机械损伤，并应远 离 易 燃 、易 爆 、易 腐蚀场 所 。 （4）架空电缆应沿电杆、支 架或墙 壁 敷设，并采用绝缘子 固定，绑 扎 线必须采用绝缘线，固定点 间 距 应保证 电缆能承 受 自 重 所 带 来 的荷 载 ，最 大 弧 垂 距 地不得小于 2m。 1.1.4 配电箱 及开 关 箱安装 触电 63 2 （1 ）配电系 统 应设置 配电柜 或总 配电箱 、分 配电箱 、开 关 箱 ，实 行三级配电\两级保护(首 级、末 级)。配电系 统 宜 三相负 荷 平 衡 。220V 或380V 单相用电设备宜 接入 220／ 380V 三相四线系 统 ；当 单相照 明线路电流 大 于 30A 时 宜 采用220／...
