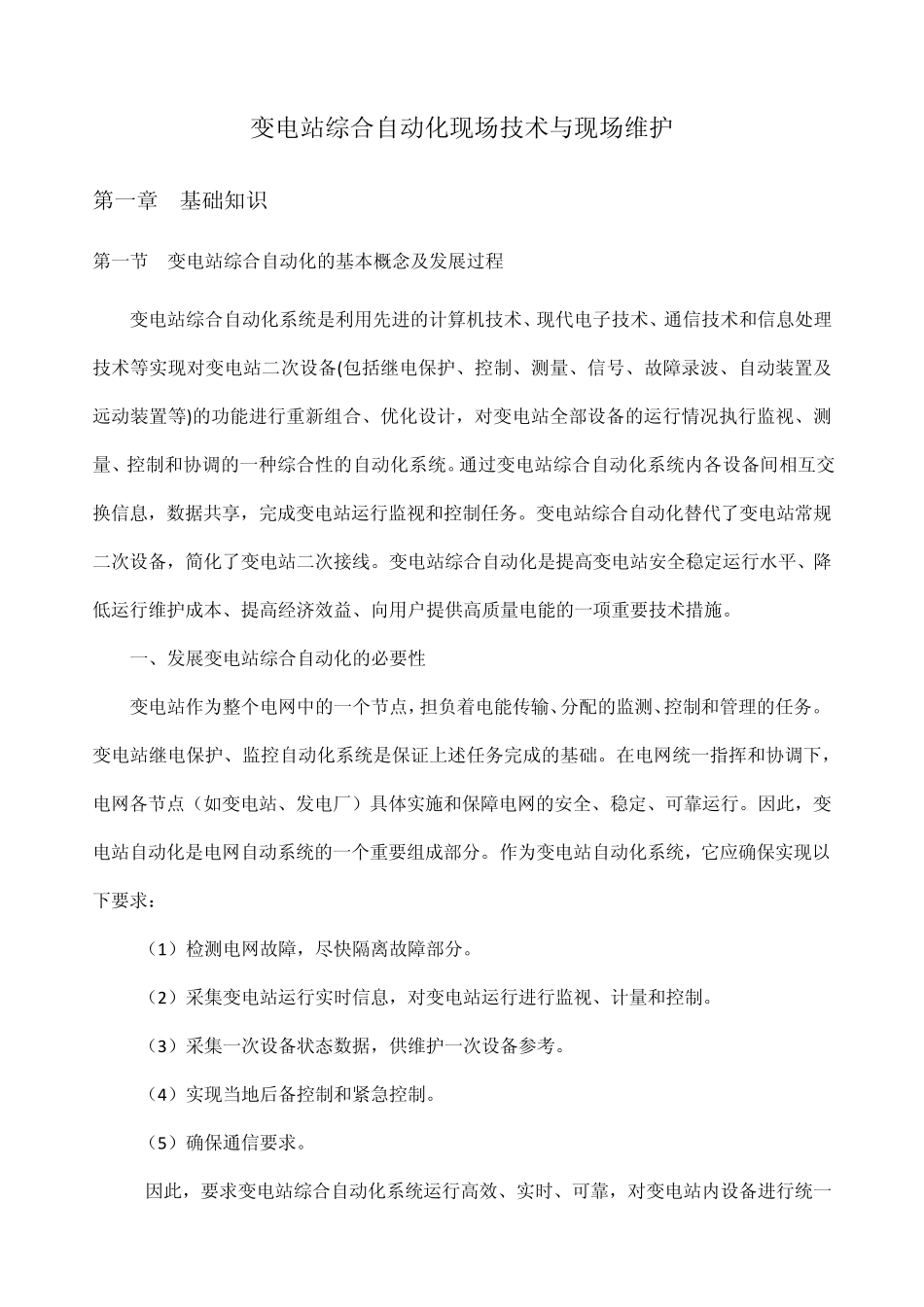

变电站综合自动化现场技术与现场维护 第一章 基础知识 第一节 变电站综合自动化的基本概念及发展过程 变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。通过变电站综合自动化系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。 一、发展变电站综合自动化的必要性 变电站作为整个电网中的一个节点，担负着电能传输、分配的监测、控制和管理的任务。变电站继电保护、监控自动化系统是保证上述任务完成的基础。在电网统一指挥和协调下，电网各节点（如变电站、发电厂）具体实施和保障电网的安全、稳定、可靠运行。因此，变电站自动化是电网自动系统的一个重要组成部分。作为变电站自动化系统，它应确保实现以下要求： （1）检测电网故障，尽快隔离故障部分。 （2）采集变电站运行实时信息，对变电站运行进行监视、计量和控制。 （3）采集一次设备状态数据，供维护一次设备参考。 （4）实现当地后备控制和紧急控制。 （5）确保通信要求。 因此，要求变电站综合自动化系统运行高效、实时、可靠，对变电站内设备进行统一监测、管理、协调和控制。同时，又必须与电网系统进行实时、有效的信息交换、共享，优化电网操作，提高电网安全稳定运行水平，提高经济效益，并为电网自动化的进一步发展留下空间。 传统变电站中，其自动化系统存在诸多缺点，难以满足上述要求。例如： （1）传统二次设备、继电保护、自动和远动装置等大多采取电磁型或小规模集成电路，缺乏自检和自诊断能力，其结构复杂、可靠性低。 （2）二次设备主要依赖大量电缆，通过触点、模拟信号来交换信息，信息量小、灵活性差、可靠性低。 (3)由于上述两个原因，传统变电站占地面积大、使用电缆多，电压互感器、电流互感器负担重，二次设备冗余配置多。 (4)远动功能不够完善，提供给调度控制中心的信息量少、精度差，且变电站内自动控制和调节手段不全，缺乏协调和配合力量，难以满足电网实时监测和控制的要求。...
