变电站设备巡视作业指导书

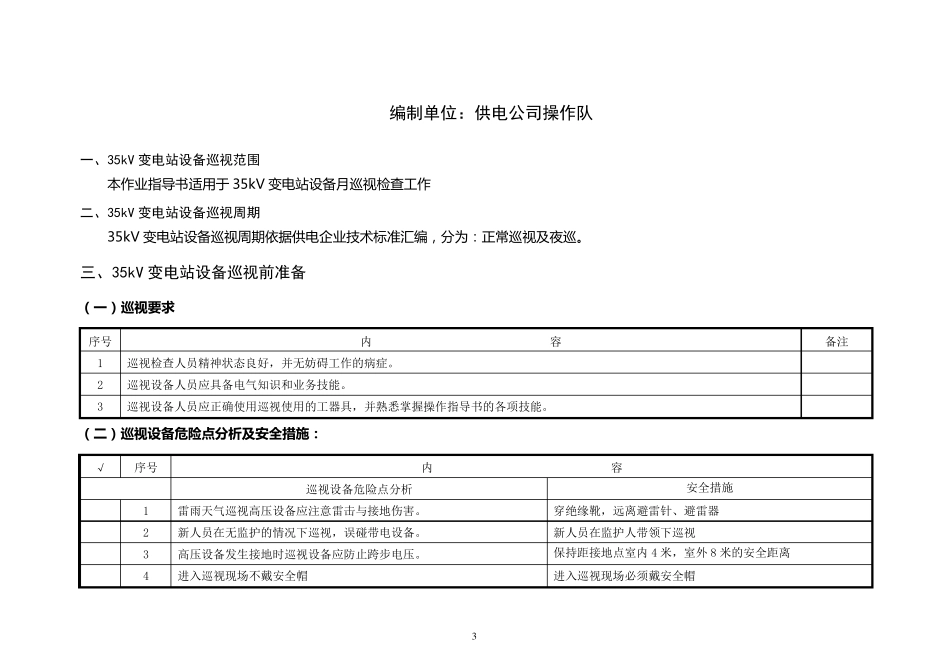

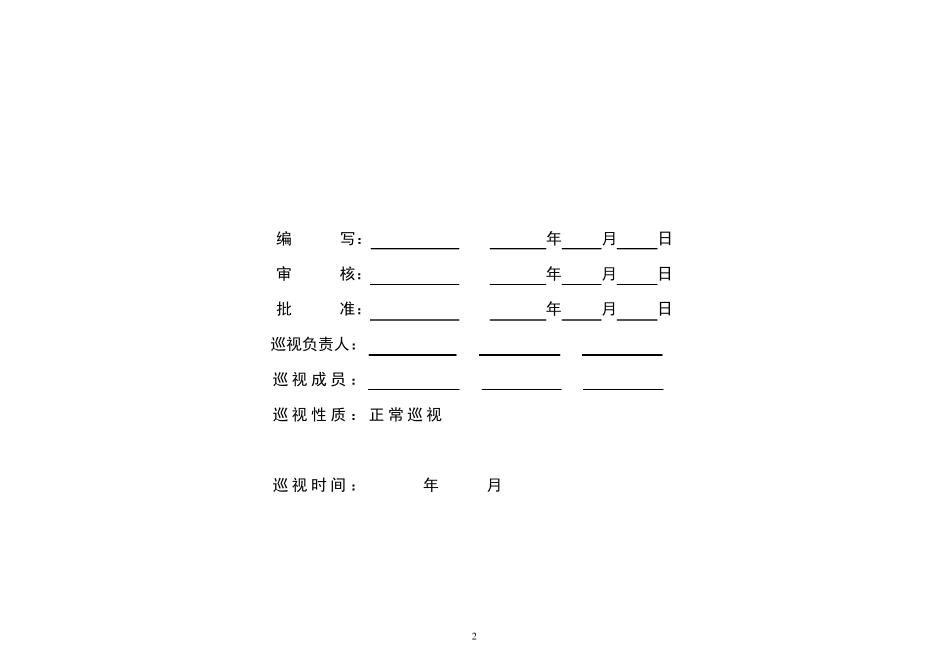

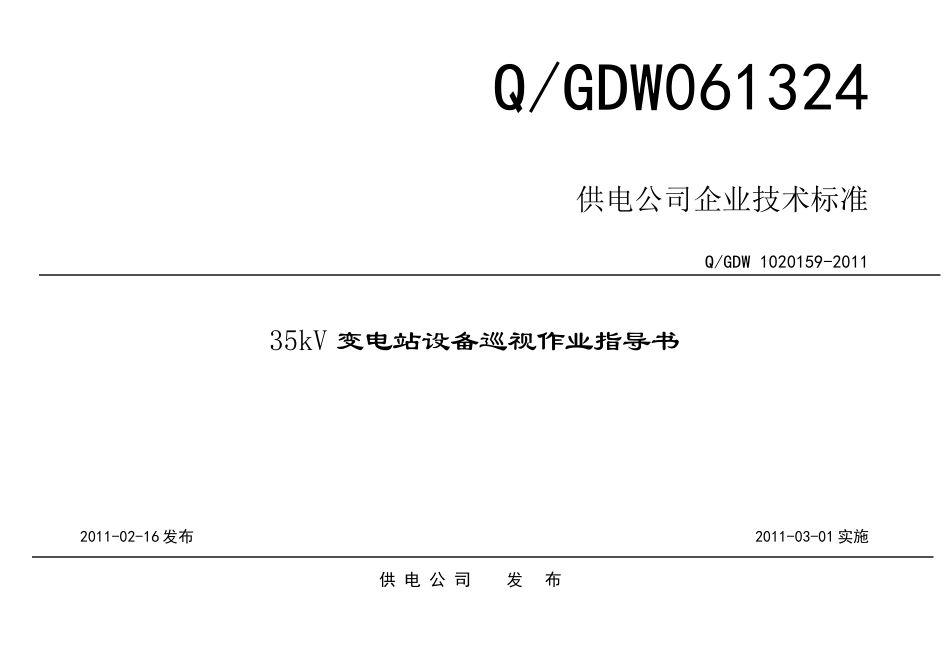

Q/GDW061324 供电公司企业技术标准 Q/GDW 1020159-2011 35kV 变电站设备巡视作业指导书 2011-02-16 发布 2011-03-01 实施 供 电 公 司 发 布 2 编 写： 年 月 日 审 核： 年 月 日 批 准： 年 月 日 巡视负责人： 巡视成 员 ： 巡视性 质 ：正 常 巡视 巡视时 间 ： 年 月 3 编制单位：供电公司操作队 一、35kV 变电站设备巡视范围 本 作 业 指 导 书 适 用 于 35kV 变 电 站 设 备 月 巡 视 检 查 工 作 二、35kV 变电站设备巡视周期 35kV 变 电 站 设 备 巡 视 周 期 依 据 供 电 企 业 技 术 标 准 汇 编 ， 分 为 ： 正 常 巡 视 及 夜 巡 。 三、35kV 变电站设备巡视前准备 （ 一）巡视要求 序号 内 容 备注 1 巡视检查人员精神状态良好，并无妨碍工作的病症。 2 巡视设备人员应具备电气知识和业务技能。 3 巡视设备人员应正确使用巡视使用的工器具，并熟悉掌握操作指导书的各项技能。 （ 二）巡视设备危险点分析及安全措施： √ 序号 内 容 巡视设备危险点分析 安全措施 1 雷雨天气巡视高压设备应注意雷击与接地伤害。 穿绝缘靴，远离避雷针、避雷器 2 新人员在无监护的情况下巡视，误碰带电设备。 新人员在监护人带领下巡视 3 高压设备发生接地时巡视设备应防止跨步电压。 保持距接地点室内4 米，室外 8 米的安全距离 4 进入巡视现场不戴安全帽 进入巡视现场必须戴安全帽 4 5 巡视设备接听或拨打手机、闲谈，将影响巡视质量。 巡视设备不得做其他工作 6 巡视配电装置进出高压室、电容器室不随手关门，小动物易进入室内。 进出高压室、电容器室应随手关门， 7 巡视设备时，触碰带电部分造成触电伤亡。 巡视设备时，不得触碰带电部分 （ 三）巡视设备使用的工器具列表： √ 序号 名称 规格 单位 数量 备注 1 钥匙 2 照明工具 3 望远镜 四、35kV 变电站设备巡视路线图 5 五、35kV 变电站设备巡视卡 6 （一）主控室 设备名称 巡视内容 巡视标准 备注 主 控 室 1 房屋 应无裂纹、渗水、漏雨现象 房顶及四壁粉刷物应无脱落现象 2 环境 室内清洁无灰尘及杂物、门窗完好 3 通风照明 内温度不得超过35℃，否则应开启空调 照明设备齐全，灯具完好，满足工作需要 4 消防器材 消防器材数量和存放符合要求； 5 防鼠及小动物 门口防鼠挡板齐...
