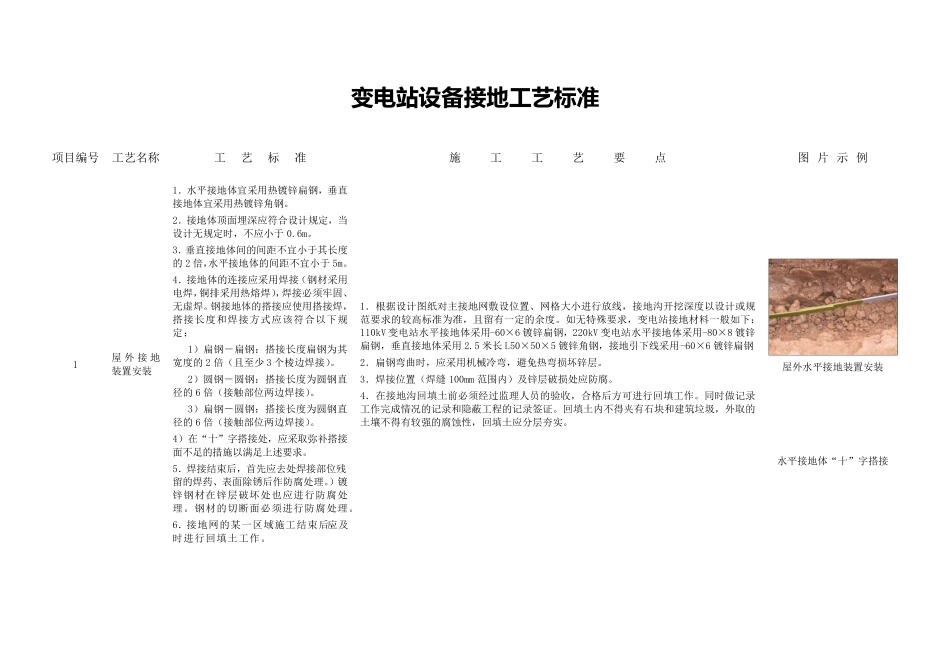

变 电 站 设 备 接 地 工 艺 标 准 项 目 编 号 工 艺 名 称 工艺标准 施工工艺要点 图片示例 1 屋 外 接 地装 置 安 装 1． 水 平 接 地 体 宜 采 用 热 镀 锌 扁 钢 ， 垂 直接 地 体 宜 采 用 热 镀 锌 角 钢 。 2． 接 地 体 顶 面 埋 深 应 符 合 设 计 规 定 ， 当设 计 无 规 定 时 ， 不 应 小 于 0.6m。 3． 垂 直 接 地 体 间 的 间 距 不 宜 小 于 其 长 度的 2 倍 ，水 平 接 地 体 的 间 距 不 宜 小 于 5m。 4． 接 地 体 的 连 接 应 采 用 焊 接 （ 钢 材 采 用电 焊 ，铜 排 采 用 热 熔 焊 ），焊 接 必 须 牢 固 、无 虚 焊 。 钢 接 地 体 的 搭 接 应 使 用 搭 接 焊 ，搭 接 长 度 和 焊 接 方 式 应 该 符 合 以 下 规定 ： 1） 扁 钢 － 扁 钢 ： 搭 接 长 度 扁 钢 为 其宽 度 的 2 倍 （ 且 至 少 3 个 棱 边 焊 接 ）。 2） 圆 钢 － 圆 钢 ： 搭 接 长 度 为 圆 钢 直径 的 6 倍 （ 接 触 部 位 两 边 焊 接 ）。 3） 扁 钢 － 圆 钢 ： 搭 接 长 度 为 圆 钢 直径 的 6 倍 （ 接 触 部 位 两 边 焊 接 ）。 4） 在 “ 十 ” 字 搭 接 处 ， 应 采 取 弥 补 搭 接面 不 足 的 措 施 以 满 足 上 述 要 求 。 5． 焊 接 结 束 后 ， 首 先 应 去 处 焊 接 部 位 残留 的 焊 药 、 表面 除锈后 作防腐处 理。） 镀锌 钢 材 在 锌 层破坏处 也应 进行防腐处理。 钢 材 的 切断面 必 须 进行防腐处 理。 6． 接 地 网的 某一区域施 工 结 束 后 ，应 及时 进行回填土工 作。 1． 根据设 计 图 纸对主接 地 网敷设 位 置 、 网格大小 进行放线， 接 地 沟开挖深 度 以 设 计 或规范要 求 的 较高标 准 为 准 ， 且 留 有一定 的 余度 。 如无 特殊要 求 ， 变电 站接 地 材 料一般如下 ：110kV 变电 站水 平 接 地 体 采 用 -60×6 镀 锌 扁 钢 ， 220kV 变电 站水 平 接 地 体 采 用 -80×8 镀 锌扁 钢 ， 垂 直 接 地 体 采 用 2.5 米长 L50×50×5 镀 ...
