变电站设备缺陷分类

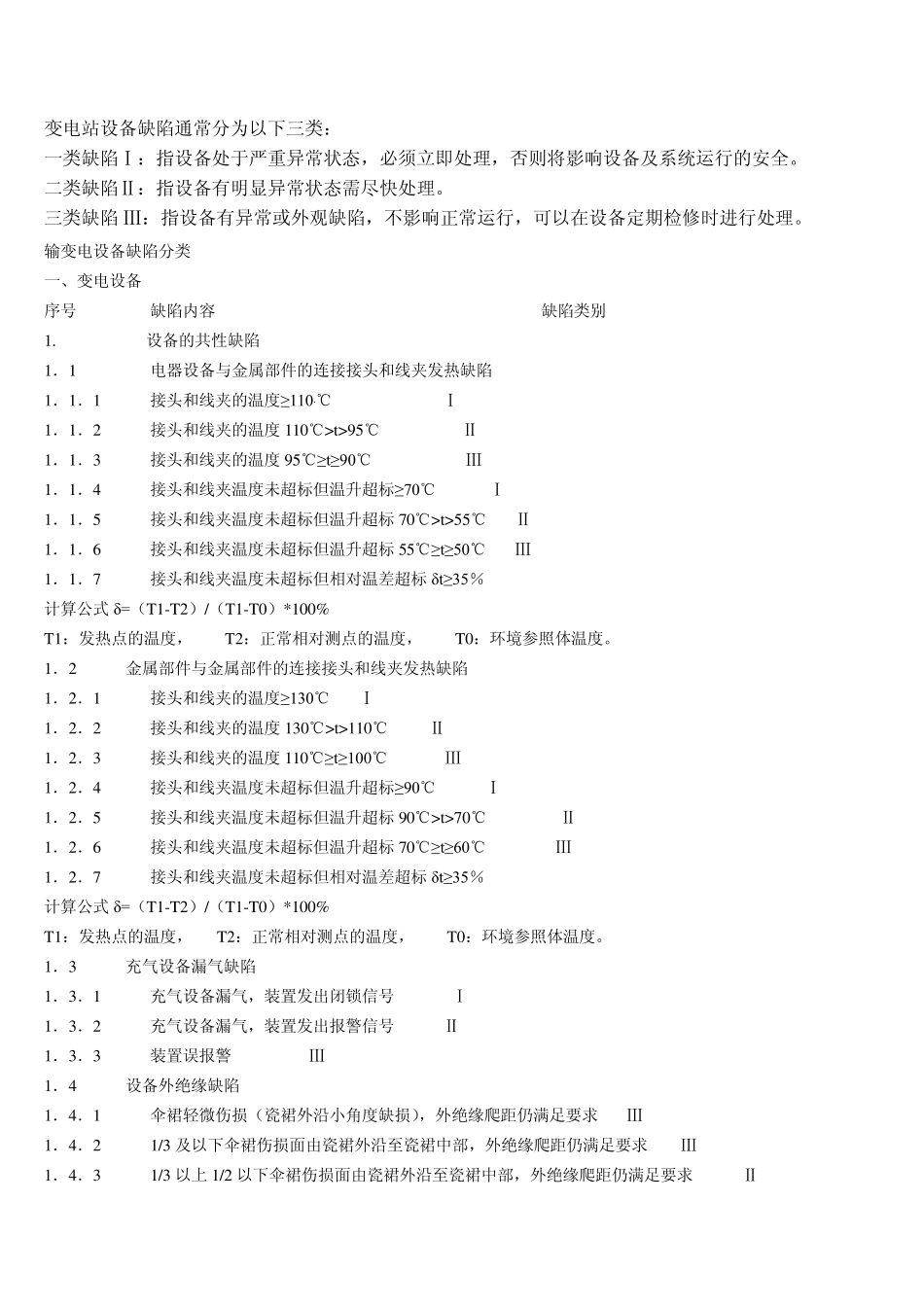

变电站设备缺陷通常分为以下三类： 一类缺陷Ⅰ：指设备处于严重异常状态，必须立即处理，否则将影响设备及系统运行的安全。 二类缺陷Ⅱ：指设备有明显异常状态需尽快处理。 三类缺陷 Ⅲ：指设备有异常或外观缺陷，不影响正常运行，可以在设备定期检修时进行处理。 输变电设备缺陷分类 一、变电设备 序号 缺陷内容 缺陷类别 1. 设备的共性缺陷 1．1 电器设备与金属部件的连接接头和线夹发热缺陷 1．1．1 接头和线夹的温度≥110.℃ Ⅰ 1．1．2 接头和线夹的温度110℃>t>95℃ Ⅱ 1．1．3 接头和线夹的温度95℃≥t≥90℃ Ⅲ 1．1．4 接头和线夹温度未超标但温升超标≥70℃ Ⅰ 1．1．5 接头和线夹温度未超标但温升超标 70℃>t>55℃ Ⅱ 1．1．6 接头和线夹温度未超标但温升超标 55℃≥t≥50℃ Ⅲ 1．1．7 接头和线夹温度未超标但相对温差超标 δt≥35％ 计算公式 δ=（T1-T2）/（T1-T0）*100% T1：发热点的温度， T2：正常相对测点的温度， T0：环境参照体温度。 1．2 金属部件与金属部件的连接接头和线夹发热缺陷 1．2．1 接头和线夹的温度≥130℃ Ⅰ 1．2．2 接头和线夹的温度130℃>t>110℃ Ⅱ 1．2．3 接头和线夹的温度110℃≥t≥100℃ Ⅲ 1．2．4 接头和线夹温度未超标但温升超标≥90℃ Ⅰ 1．2．5 接头和线夹温度未超标但温升超标 90℃>t>70℃ Ⅱ 1．2．6 接头和线夹温度未超标但温升超标 70℃≥t≥60℃ Ⅲ 1．2．7 接头和线夹温度未超标但相对温差超标 δt≥35％ 计算公式 δ=（T1-T2）/（T1-T0）*100% T1：发热点的温度， T2：正常相对测点的温度， T0：环境参照体温度。 1．3 充气设备漏气缺陷 1．3．1 充气设备漏气，装置发出闭锁信号 Ⅰ 1．3．2 充气设备漏气，装置发出报警信号 Ⅱ 1．3．3 装置误报警 Ⅲ 1．4 设备外绝缘缺陷 1．4．1 伞裙轻微伤损（瓷裙外沿小角度缺损），外绝缘爬距仍满足要求 Ⅲ 1．4．2 1/3 及以下伞裙伤损面由瓷裙外沿至瓷裙中部，外绝缘爬距仍满足要求 Ⅲ 1．4．3 1/3 以上 1/2 以下伞裙伤损面由瓷裙外沿至瓷裙中部，外绝缘爬距仍满足要求 Ⅱ 1．4．4 仅有一片伞裙伤损面积由瓷裙外沿深达瓷柱，外绝缘爬距仍满足要求 Ⅱ 1．4．5 1/2 以上伞裙破损面，由瓷裙外沿至瓷裙中部 Ⅰ 1．4．6 伞裙伤损面积，由瓷裙外沿深达瓷柱，一片以上 Ⅰ 1．4．7 目测可见裂纹 Ⅰ 1．4．8 1/3 及以下伞裙跳闪 Ⅲ 1．...
