变电站造价分析

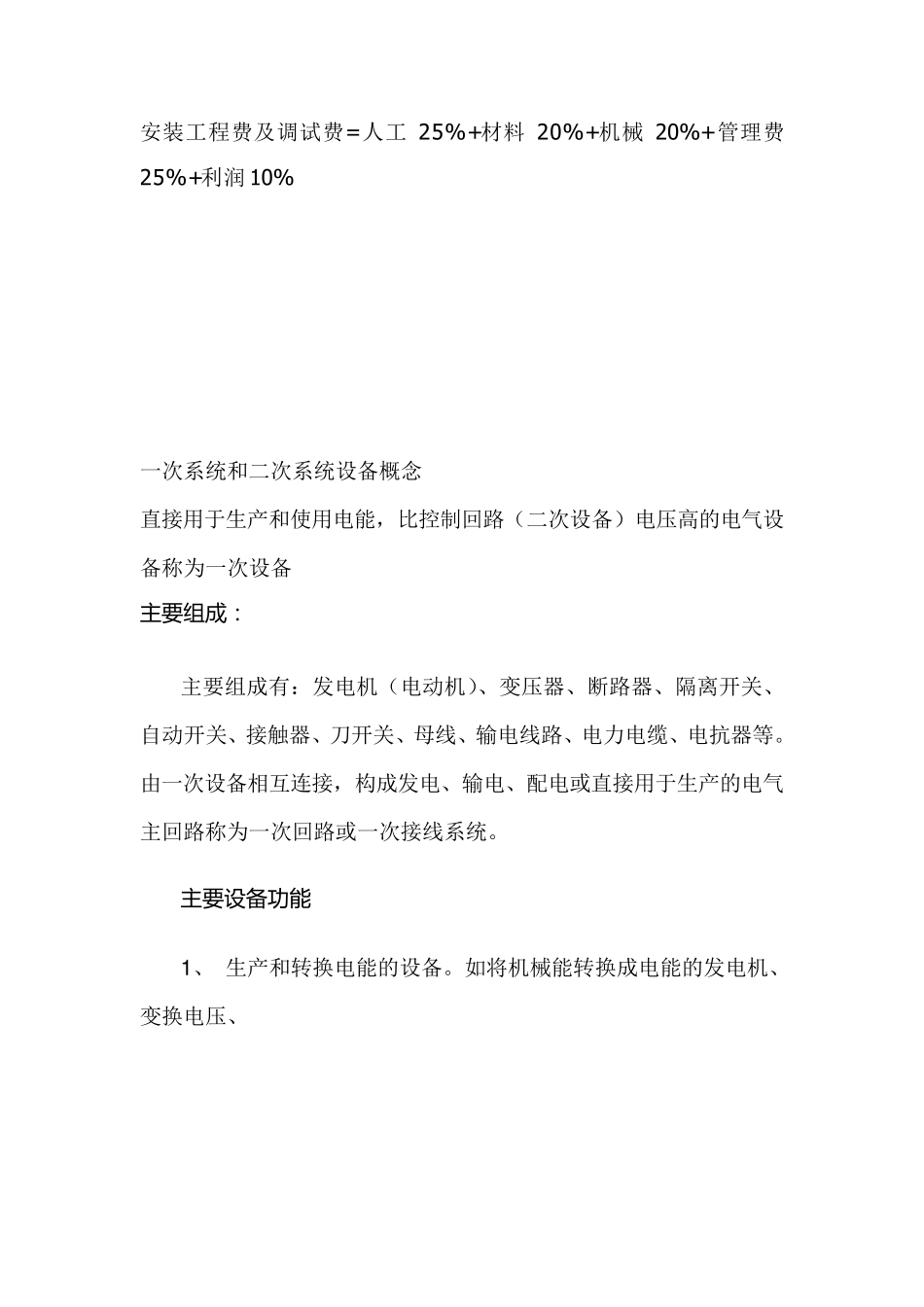

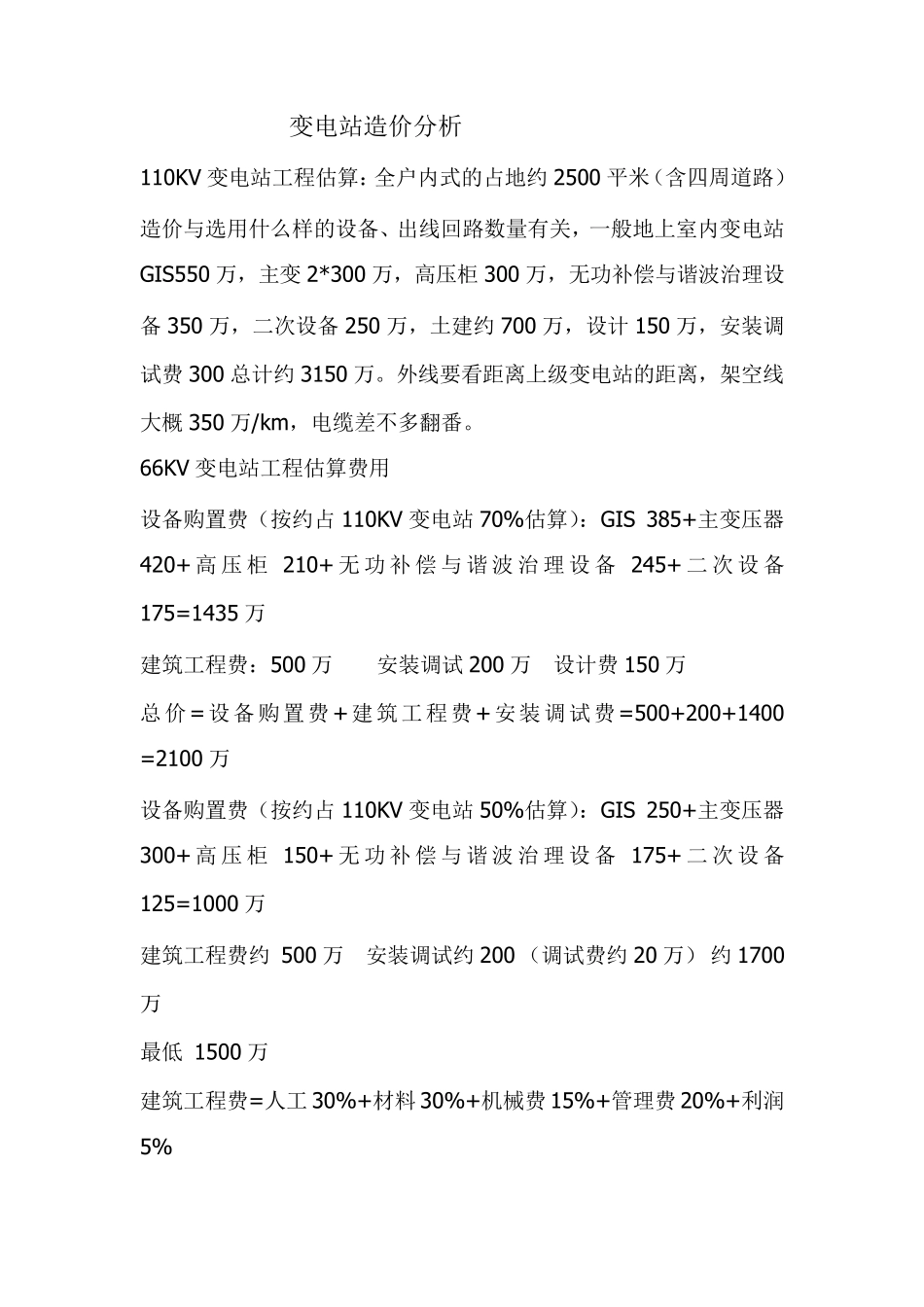

变电站造价分析 110KV 变电站工程估算：全户内式的占地约2500 平米（含四周道路）造价与选用什么样的设备、出线回路数量有关，一般地上室内变电站GIS550 万，主变2*300 万，高压柜 300 万，无功补偿与谐波治理设备350 万，二次设备250 万，土建约700 万，设计 150 万，安装调试费 300 总计约3150 万。外线要看距离上级变电站的距离，架空线大概 350 万/km ，电缆差不多翻番。 66KV 变电站工程估算费用 设备购置费（按约占110KV 变电站70%估算）：GIS 385+主变压器 420+ 高 压 柜 210+ 无 功 补 偿 与谐 波 治 理 设备245+ 二 次 设备175=1435 万 建筑工程费：500 万 安装调试 200 万 设计费 150 万 总价=设备购置费 +建筑工程费+安装调试费=500+200+1400 =2100 万 设备购置费（按约占110KV 变电站50%估算）：GIS 250+主变压器 300+ 高 压 柜 150+ 无 功 补 偿 与谐 波 治 理 设备175+ 二 次 设备125=1000 万 建筑工程费约 500 万 安装调试约200 （调试费约20 万） 约1700万 最低 1500 万 建筑工程费=人工30%+材料 30%+机械费 15%+管理费 20%+利润5% 安装工程费及调试费= 人工25%+材料20%+机械20%+管理费25%+利润10% 一次系统和二次系统设备概念 直接用于生产和使用电能，比控制回路（二次设备）电压高的电气设备称为一次设备 主要组成： 主要组成有：发电机（电动机）、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。由一次设备相互连接，构成发电、输电、配电或直接用于生产的电气主回路称为一次回路或一次接线系统。 主要设备功能 1 、 生产和转换电能的设备。如将机械能转换成电能的发电机、变换电压、 传输电能的变压器，将电能变成机械能的电动机等。 2 、接通和断开电路的开关设备。如高低压断路器、负荷开关、熔断器、隔离开 关、接触器、磁力启动器等。 3 、保护电气。如限制短路电流的电抗器、防御过电压的避雷器等 4 、载流导体。如传输电能的软、硬导体及电缆等。 5 、接地装置。 6 、其他设备。 二次设备及系统：在供电系统中，凡是对一次设备进行操作控制、指示、检测以及保护的设备，以及各种信号装置，统称为二次设备。二次设备按照一定顺序连接起来的电路图称为二次回路接线图，也称为辅助接线图，主要包括控制系统、信号系统、检测系统及继电保护等。二次回路接线...
