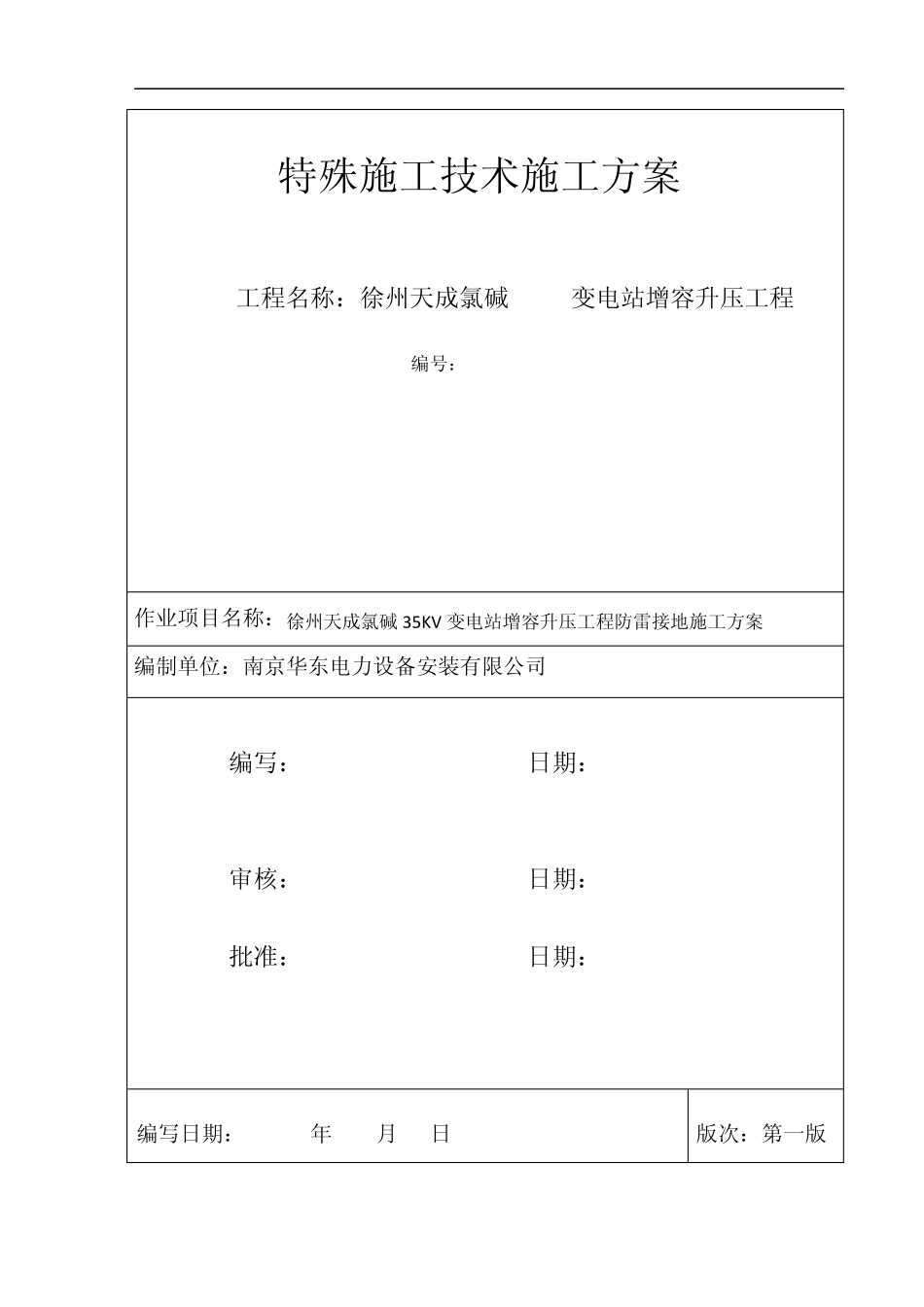

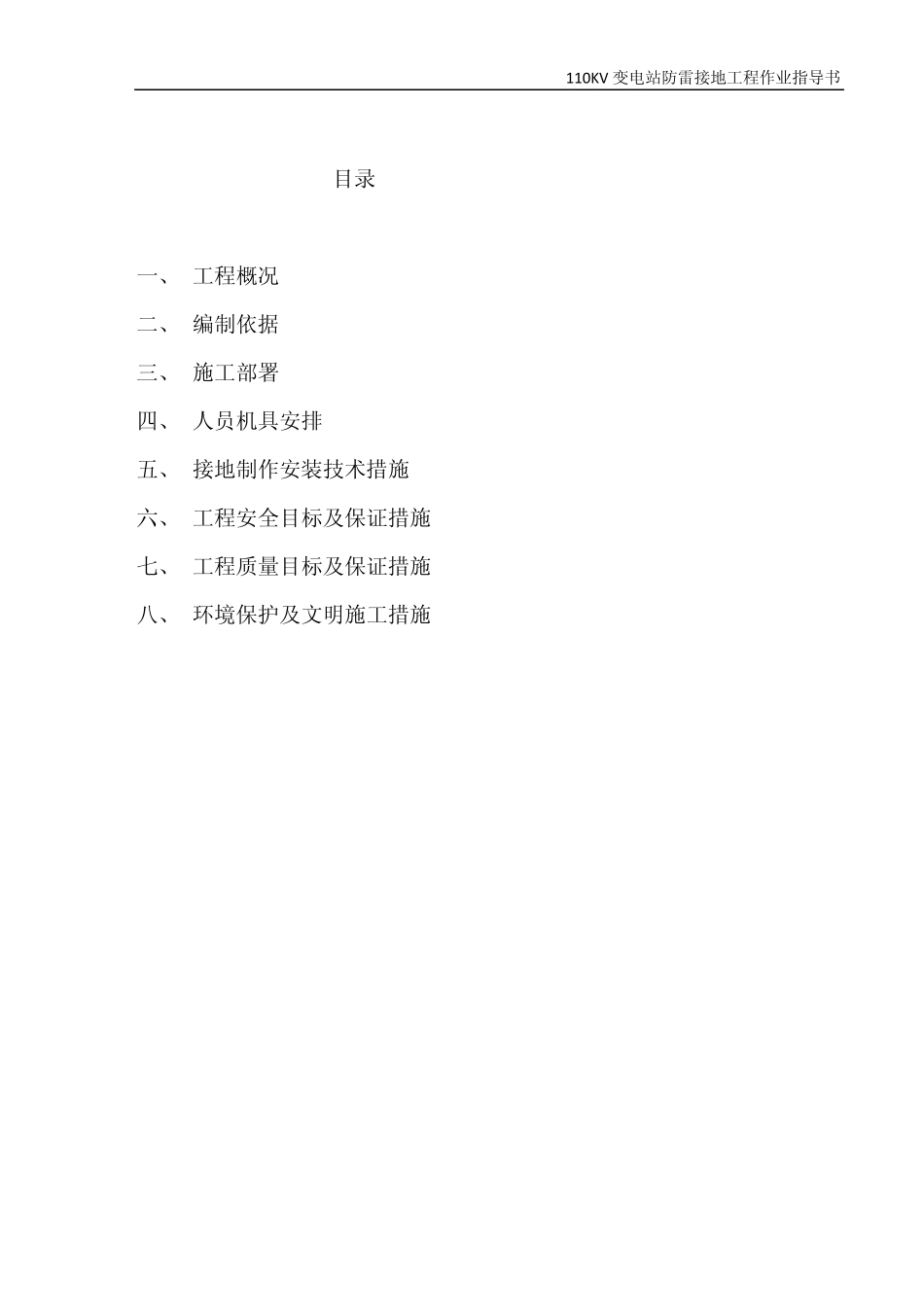

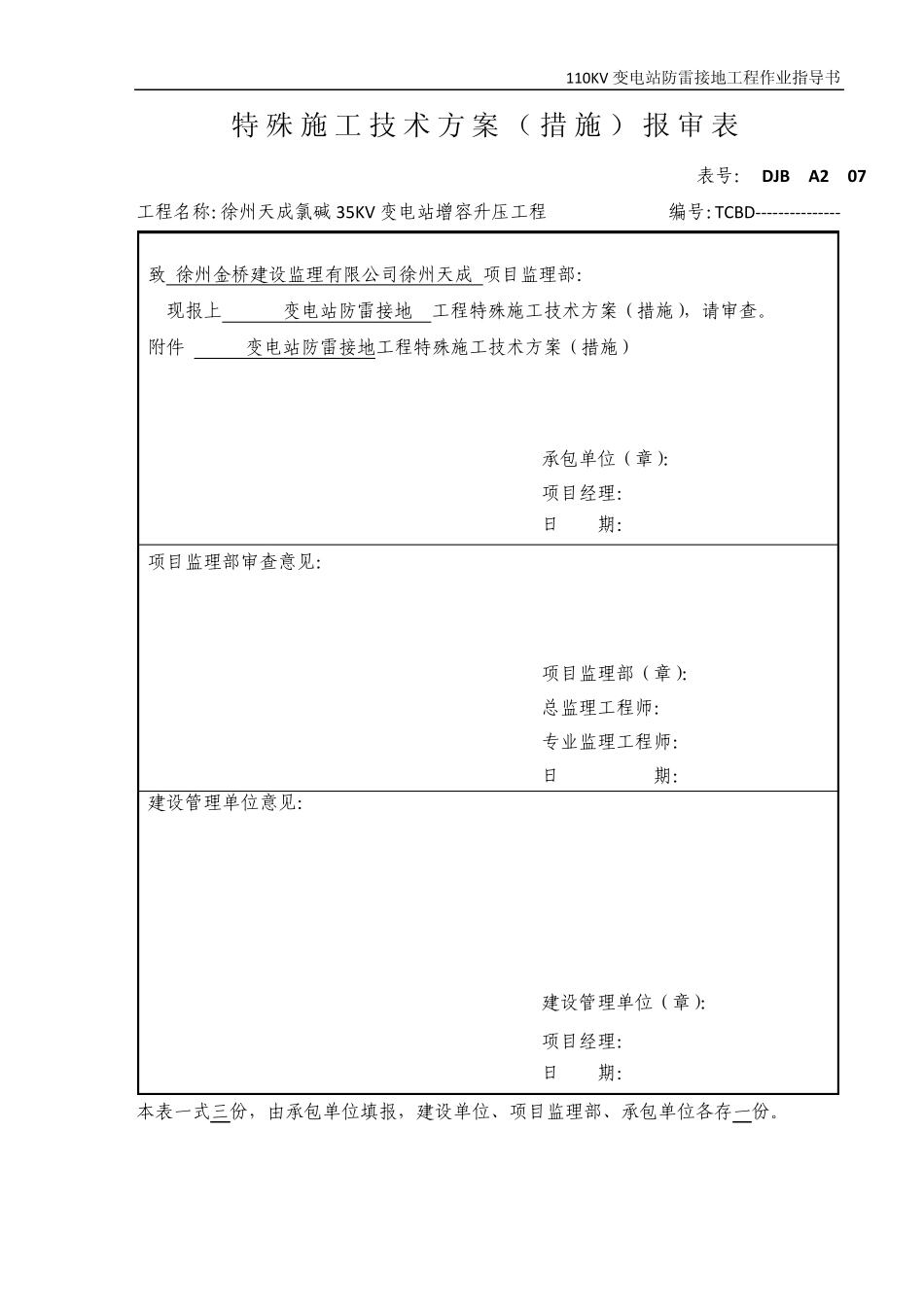

110KV 变电站防雷接地工程作业指导书 特 殊 施 工技 术 方 案 （ 措 施 ） 报 审 表 表号： DJB-A2-07 工程名称：徐州天成氯碱35KV 变电站增容升压工程 编号：TCBD--------------- 致 徐州金桥建设监理有限公司徐州天成 项目监理部： 现报上 110KV变电站防雷接地 工程特殊施工技术方案（措施），请审查。 附件:110KV变电站防雷接地工程特殊施工技术方案（措施） 承包单位（章）： 项目经理： 日 期： 项目监理部审查意见： 项目监理部（章）： 总监理工程师： 专业监理工程师： 日 期： 建设管理单位意见： 建设管理单位（章）： 项目经理： 日 期： 本表一式三份，由承包单位填报，建设单位、项目监理部、承包单位各存一份。 • 特殊施工技术施工方案 工程名称：徐州天成氯碱35KV变电站增容升压工程 编号：TCBD------ 编写： 日期： 审核： 日期： 批准： 日期： 编写日期： 年 月 日 版次：第一版 •••• 作业项目名称：徐州天成氯碱35KV 变电站增容升压工程防雷接地施工方案 编制单位：南京华东电力设备安装有限公司 110KV 变电站防雷接地工程作业指导书 • 目录 一、 工程概况 二、 编制依据 三、 施工部署 四、 人员机具安排 五、 接地制作安装技术措施 六、 工程安全目标及保证措施 七、 工程质量目标及保证措施 八、 环境保护及文明施工措施 防雷接地工程作业指导书 一、工程概况 本变电站防雷部分共设置1支25米高的独立避雷针和一支25米高的架构避雷针，联合构成全站电气设备及引线的直击雷保护。接地部分工程量主要有接地扁钢 -60×8 3200米 ，垂直接地体 66根 ，断线卡紧固件 50套，接地铜母线600米。 本作业指导书仅适用于 35KV徐州天成氯碱变电站增容升压工程。 二、编制依据 本作业指导书编制依据设计图纸及国家、电力行业现行规范规程等： 1） 110KV变电站施工图纸； 2）《国家电网公司工程建设质量管理规定》（国家电网基建[2006]699号）； 3）《国家电网公司输变电优质工程评选办法》（国家电网基建[2006]253号）； 4）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号） 5）《电力建设工程施工技术管理导则》（国家电网工[2003]153号） 6）《110KV-1000KV变电站土建工程施工质量验收及评定规程》（Q/GDW183-2008） 7）《电力建设工程质量监督检查典型大纲》（火电、送变电部分） 8）《变电站工...
