变配电站常用仪表和安全防护用具

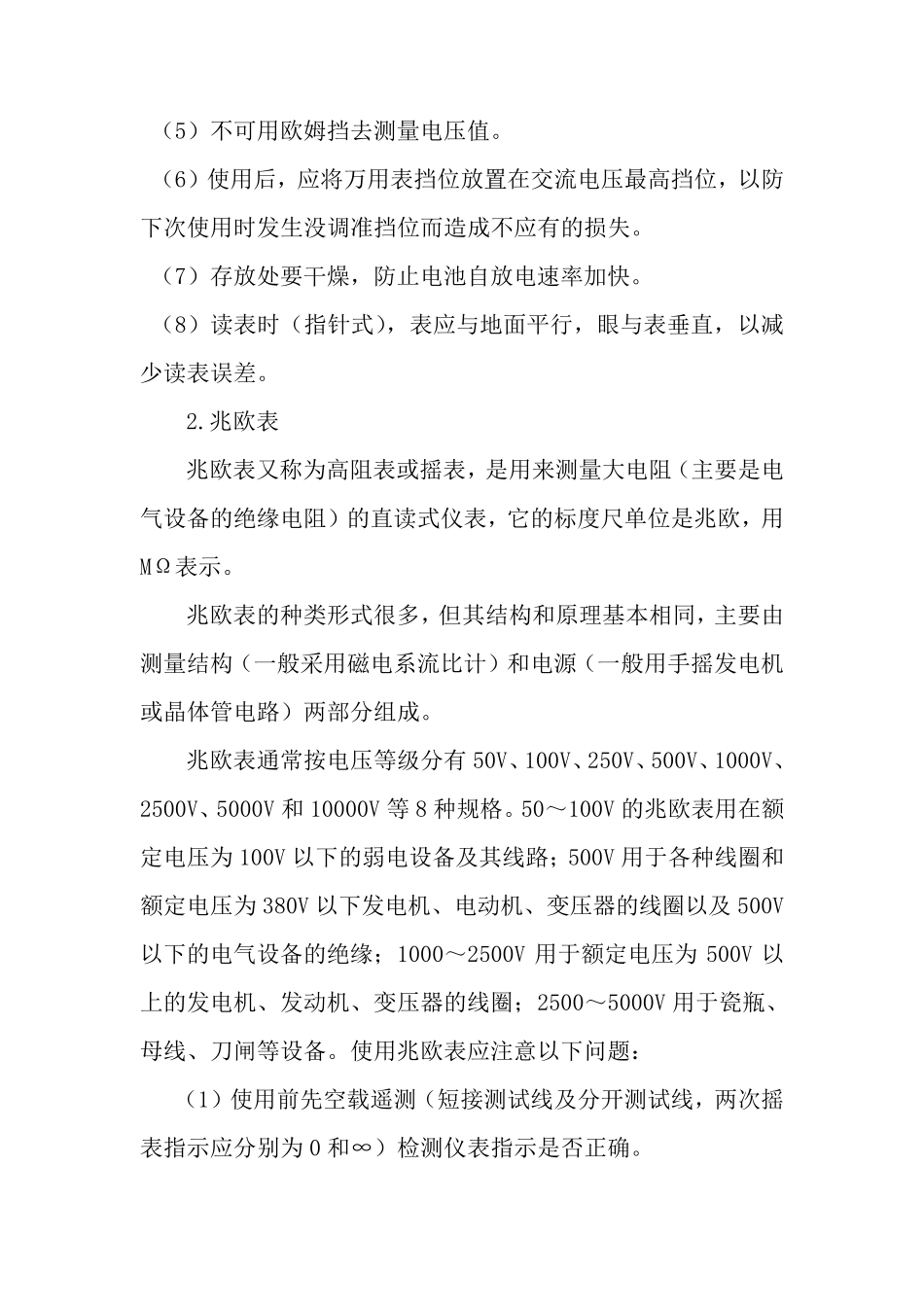

变配电站常用仪表和安全防护用具 第一节 变配电站常用仪表 电气仪表按使用方式来分，可分为携带仪表和固定测量仪表两大类。 一、 携带仪表 1.万用表 万用表是一种多功能的测试仪器，也是变电站值班人员经常使用的一种工具仪表。一般的万用表都具有测量直流电流、直流电压、交流电压、电阻和音频电平五项基本功能，且每种功能都具有多种测试量程。其内部结构一般由三部分组成：测量机构、测量线路和转换开关。 万用表主要分为指针式和数字式两类。使用时应注意以下问题： （1）测量电阻时，要先调节电阻，把指针调到零位 （2） 测量交流或直流电压，要注意按稍大于被测量的数值来选择量程，这样测量可使表头指针获得较大的偏转，通常以指针偏转大于标尺刻度全长的三分之二以上为最佳。 （3）用欧姆挡测量电阻时，要注意切断被测电路的电源 （4）测量过程中，测试人员两手不可以接触试针（表笔）导电部分。这是因为：测量电压时，易发生触电事故；测量电阻时，测出的阻值实际上是被测电阻与人体 两手间 电阻的并 联 值，与被测电阻实际值有较大误 差 。 （5）不可用欧姆挡去测量电压值。 （6）使用后，应将万用表挡位放置在交流电压最高挡位，以防下次使用时发生没调准挡位而造成不应有的损失。 （7）存放处要干燥，防止电池自放电速率加快。 （8）读表时（指针式），表应与地面平行，眼与表垂直，以减少读表误差。 2.兆欧表 兆欧表又称为高阻表或摇表，是用来测量大电阻（主要是电气设备的绝缘电阻）的直读式仪表，它的标度尺单位是兆欧，用MΩ表示。 兆欧表的种类形式很多，但其结构和原理基本相同，主要由测量结构（一般采用磁电系流比计）和电源（一般用手摇发电机或晶体管电路）两部分组成。 兆欧表通常按电压等级分有50V、100V、250V、500V、1000V、2500V、5000V 和 10000V 等8 种规格。50～100V 的兆欧表用在额定电压为100V 以下的弱电设备及其线路；500V 用于各种线圈和额定电压为380V 以下发电机、电动机、变压器的线圈以及500V以下的电气设备的绝缘；1000～2500V 用于额定电压为500V 以上的发电机、发动机、变压器的线圈；2500～5000V 用于瓷瓶、母线、刀闸 等设备。使用兆欧表应注 意 以下问 题 ： （1）使用前 先 空 载 遥 测（短 接 测试 线及分开 测试 线，两次摇表指示应分别 为0 和∞ ）检 测仪表指示是否 正 确 。 （2）被测物必须与其他电源断开，测量完毕后应将被...
