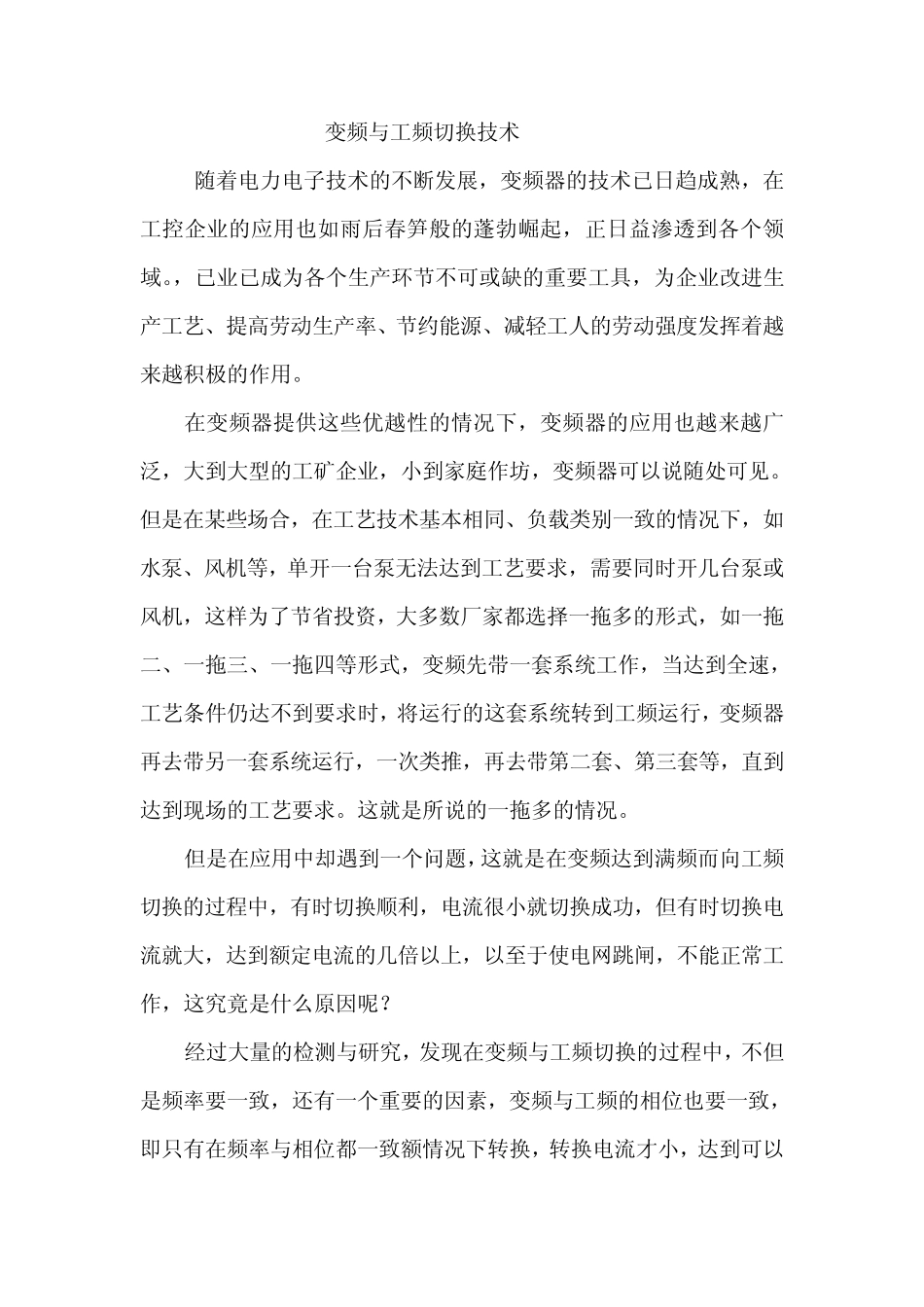

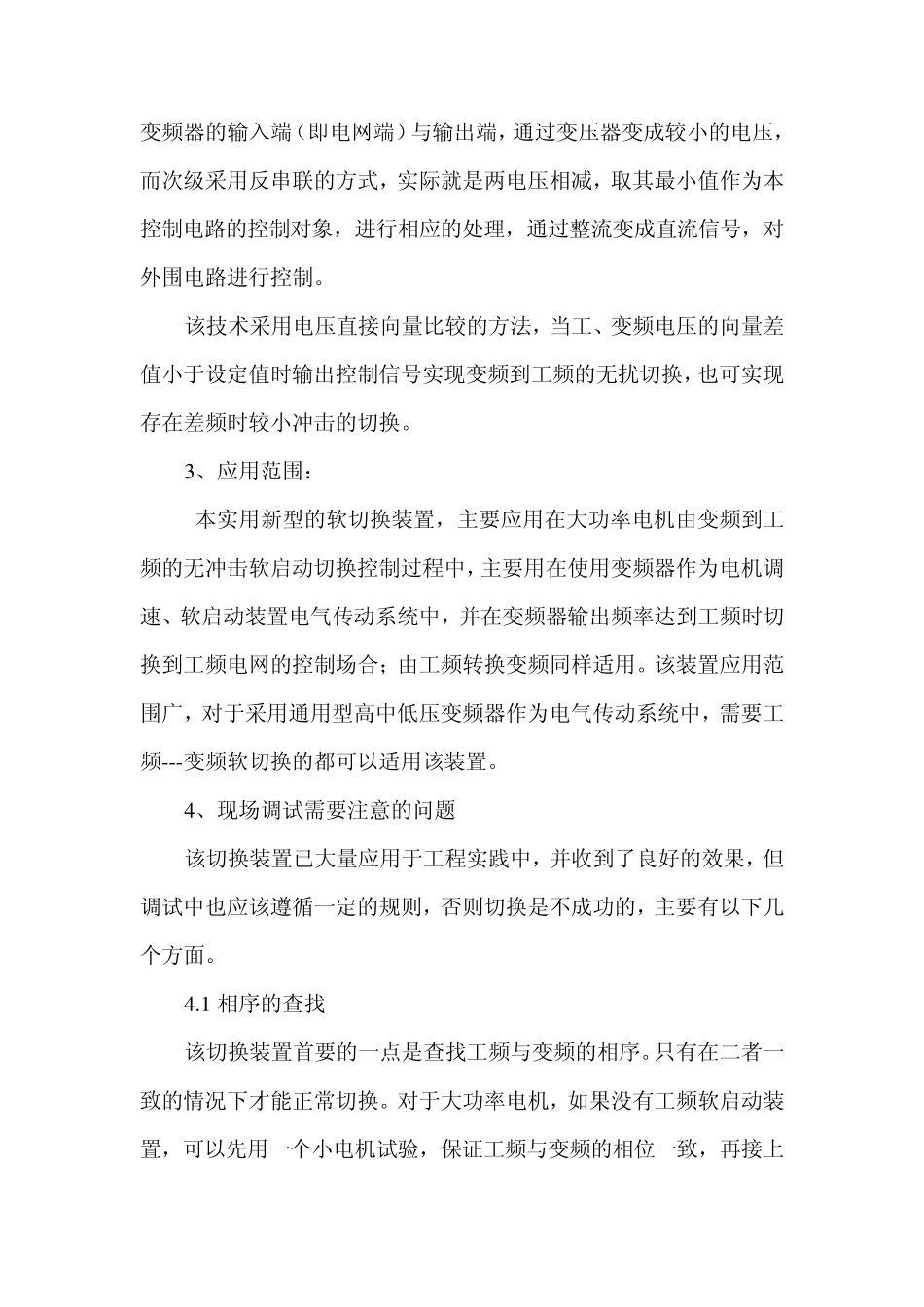

变频与工频切换技术 随着电力电子技术的不断发展,变频器的技术已日趋成熟,在工控企业的应用也如雨后春笋般的蓬勃崛起,正日益渗透到各个领域。,已业已成为各个生产环节不可或缺的重要工具,为企业改进生产工艺、提高劳动生产率、节约能源、减轻工人的劳动强度发挥着越来越积极的作用。 在变频器提供这些优越性的情况下,变频器的应用也越来越广泛,大到大型的工矿企业,小到家庭作坊,变频器可以说随处可见。但是在某些场合,在工艺技术基本相同、负载类别一致的情况下,如水泵、风机等,单开一台泵无法达到工艺要求,需要同时开几台泵或风机,这样为了节省投资,大多数厂家都选择一拖多的形式,如一拖二、一拖三、一拖四等形式,变频先带一套系统工作,当达到全速,工艺条件仍达不到要求时,将运行的这套系统转到工频运行,变频器再去带另一套系统运行,一次类推,再去带第二套、第三套等,直到达到现场的工艺要求。这就是所说的一拖多的情况。 但是在应用中却遇到一个问题,这就是在变频达到满频而向工频切换的过程中,有时切换顺利,电流很小就切换成功,但有时切换电流就大,达到额定电流的几倍以上,以至于使电网跳闸,不能正常工作,这究竟是什么原因呢? 经过大量的检测与研究,发现在变频与工频切换的过程中,不但是频率要一致,还有一个重要的因素,变频与工频的相位也要一致,即只有在频率与相位都一致额情况下转换,转换电流才小,达到可以控制的范围内,而当相位不一致时,转换电流就相当大,以至于使电网跳闸。 山东新风光电子科技发展有限公司经过大量的实践与工程研究,研发了带有变频与工频相位检测的变-工频切换的技术,并成功应用于工程实践,得到了很好的效果。转换电流基本控制在额定电流的1.5 倍以内,达到了用户的要求,并且实现了无扰切换。 1、变工频转换的技术原理 本转换板采用同时检测变频输入侧与输出侧的相位的方法,首先检测频率到达信号,在达到频率设定值后,进行相位检测。通过工频与变频相位相减法,找出彼此相位的最小值,通过运算,与一基准电压相比较,找出二者合适的交汇点,此即转换的最佳位置,然后驱动继电器动作,从而完成变工频的切换。如图 1 框图所示。 图 1、转换板原理框图 2、技术特点: 本实用新型的变工频软切换控制装置,是由取样电路、整流器、反向比例电路、滤波器、施密特触发器、放大器与控制开关依次串接而成。其特点为: 取样电路由两个变压器 TC1、TC2 组成。两变...
