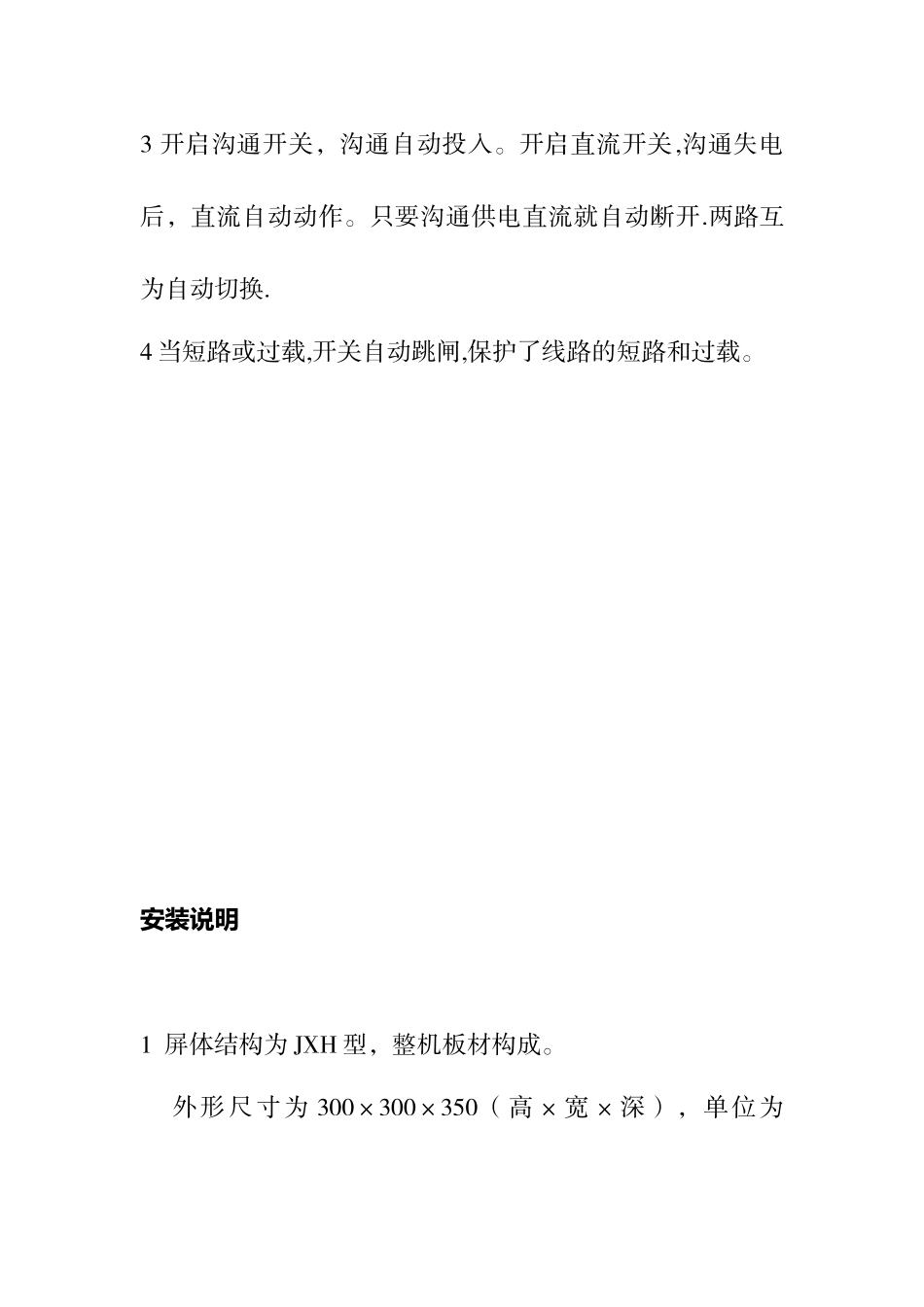

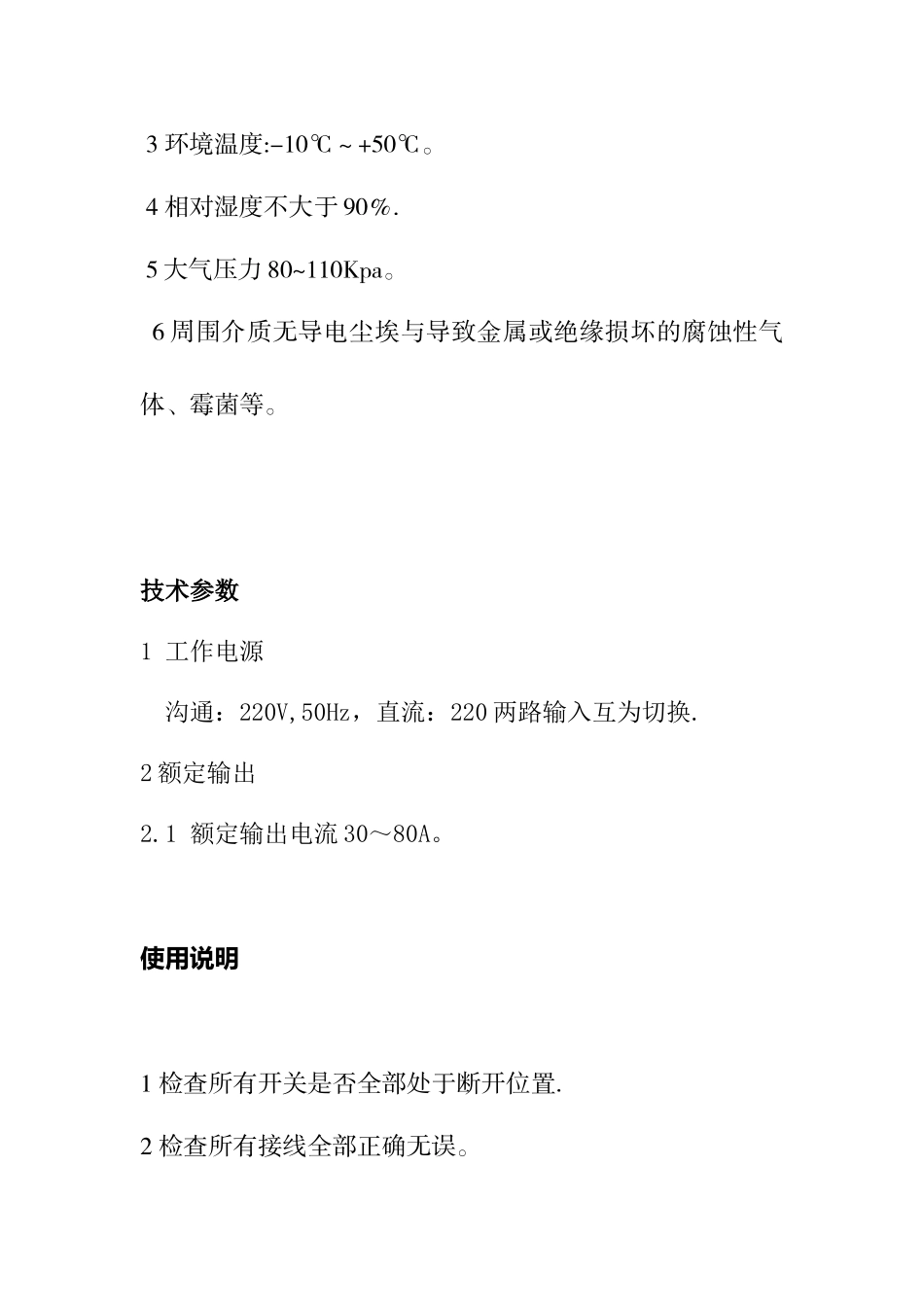

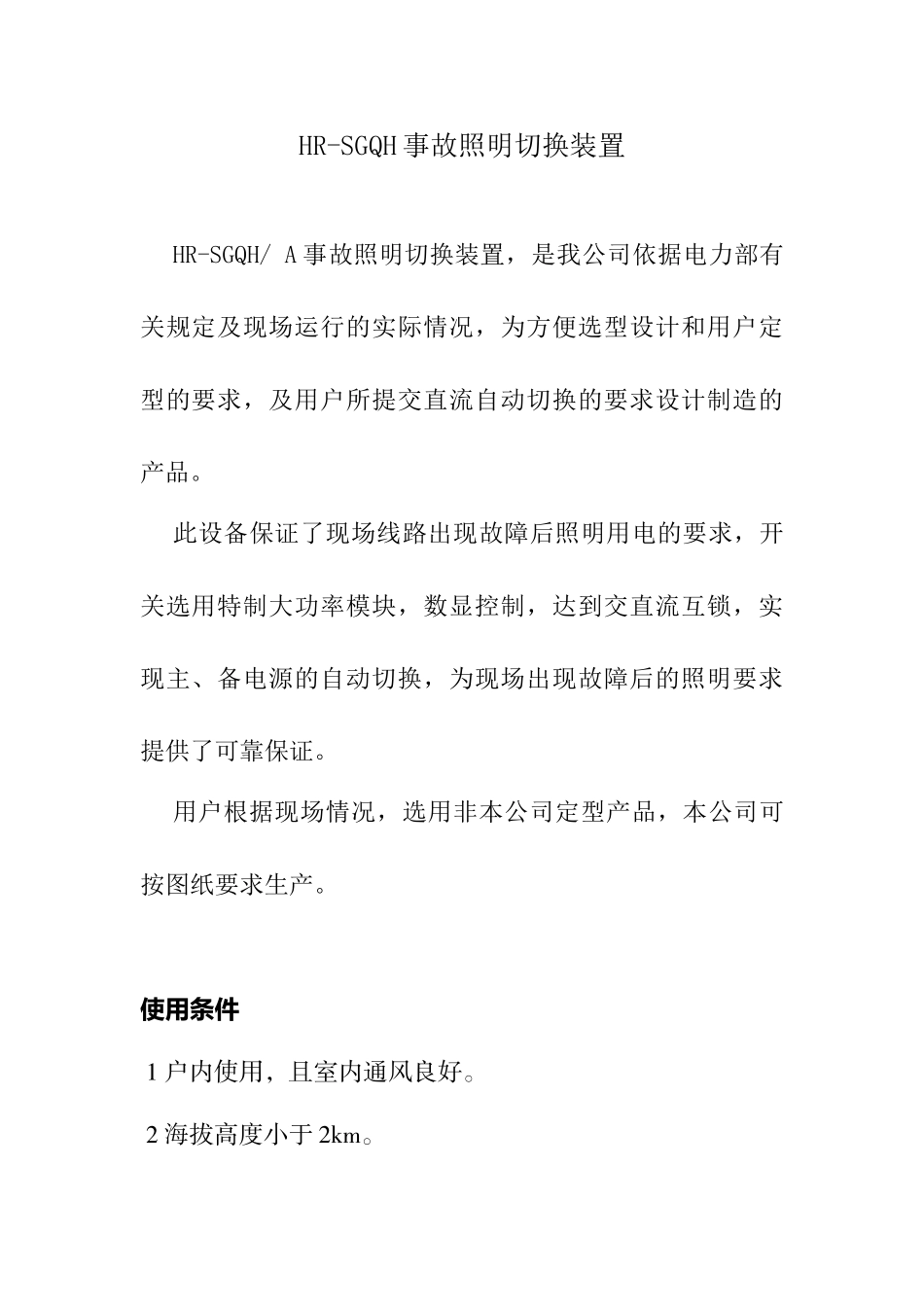

HR-SGQH 事故照明切换装置HR-SGQH/ A 事故照明切换装置，是我公司依据电力部有关规定及现场运行的实际情况，为方便选型设计和用户定型的要求，及用户所提交直流自动切换的要求设计制造的产品。此设备保证了现场线路出现故障后照明用电的要求，开关选用特制大功率模块，数显控制，达到交直流互锁，实现主、备电源的自动切换，为现场出现故障后的照明要求提供了可靠保证。用户根据现场情况，选用非本公司定型产品，本公司可按图纸要求生产。使用条件 1 户内使用，且室内通风良好。 2 海拔高度小于 2km。 3 环境温度:-10℃～+50℃。 4 相对湿度不大于 90％. 5 大气压力 80~110Kpa。6 周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。技术参数1 工作电源沟通：220V,50Hz，直流：220 两路输入互为切换.2 额定输出2.1 额定输出电流 30～80A。使用说明1 检查所有开关是否全部处于断开位置.2 检查所有接线全部正确无误。3 开启沟通开关，沟通自动投入。开启直流开关,沟通失电后，直流自动动作。只要沟通供电直流就自动断开.两路互为自动切换.4 当短路或过载,开关自动跳闸,保护了线路的短路和过载。安装说明1 屏体结构为 JXH 型，整机板材构成。外形尺寸为 300×300×350（高×宽×深），单位为mm。悬挂安装（背面四角上各 1 悬挂耳、进出线端子在装置上 后部.）2 切换接线端子说明：D1、D2 接沟通 220V 输入电源（沟通输入开关控制）D3、D4 接直流 220V 输入电源（直流输入开关控制）D5、D6 接交直流 220V 输出电源(输出开关控制) 注意事项 1 不用部分的所有开关置于断开位置。 2 装置停用时，应将所有开关置于断开位置。 3 全装置整体保修 1 年，禁止私自拆卸。保定华瑞继保电气有限公司 0312-5900048 13722953636
