变频启动电机保护设置

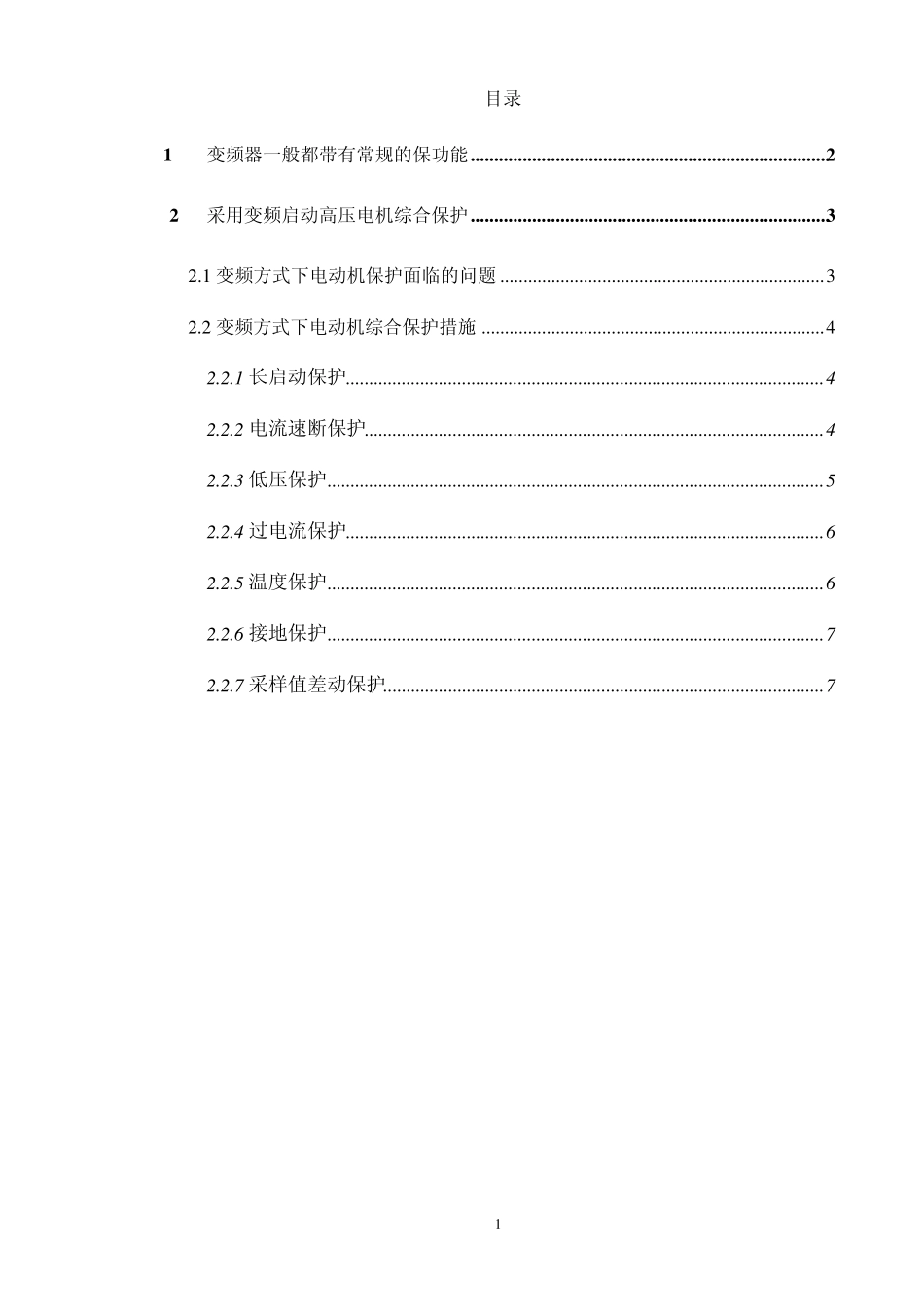

采用变频启动的高压电机综合保护设置方案 1 目录 1 变频器一般都带有常规的保功能 ............................................................................ 2 2 采用变频启动高压电机综合保护 ............................................................................ 3 2 .1 变频方式下电动机保护面临的问题 ...................................................................... 3 2 .2 变频方式下电动机综合保护措施 .......................................................................... 4 2 .2 .1 长启动保护 ....................................................................................................... 4 2 .2 .2 电流速断保护 ................................................................................................... 4 2 .2 .3 低压保护 ........................................................................................................... 5 2 .2 .4 过电流保护 ....................................................................................................... 6 2 .2 .5 温度保护 ........................................................................................................... 6 2 .2 .6 接地保护 ........................................................................................................... 7 2 .2 .7 采样值差动保护 ............................................................................................... 7 2 1 变频器一般都带有常规的保功能 变频器生产厂家较多，且每个厂家的型号不同，造成不同的变频器在保护配置上有一些区别。一般来说，每种变频器都有以下几种保护功能：过流保护、欠压保护、过压保护和过载保护。 1 过流保护 变频器过流保护的对象主是变频器自身。控制电路、驱动回路误动作或误配线，都会造成逆变器上、下桥臂直通等短路事故。短路电流流过逆变器的开关元件会造成元件烧毁，因此必须在极短时间内封锁 PW M 驱动信号输出，使逆变器停止工作，同时还应使输入侧电源开关跳闸。短路电流的整定值一般设置为逆变器输出额定电流的 2 到 3 倍。超过逆变器额定电流 2 倍以上的电流，应立即采取...
