变频器内部元件检测与维修

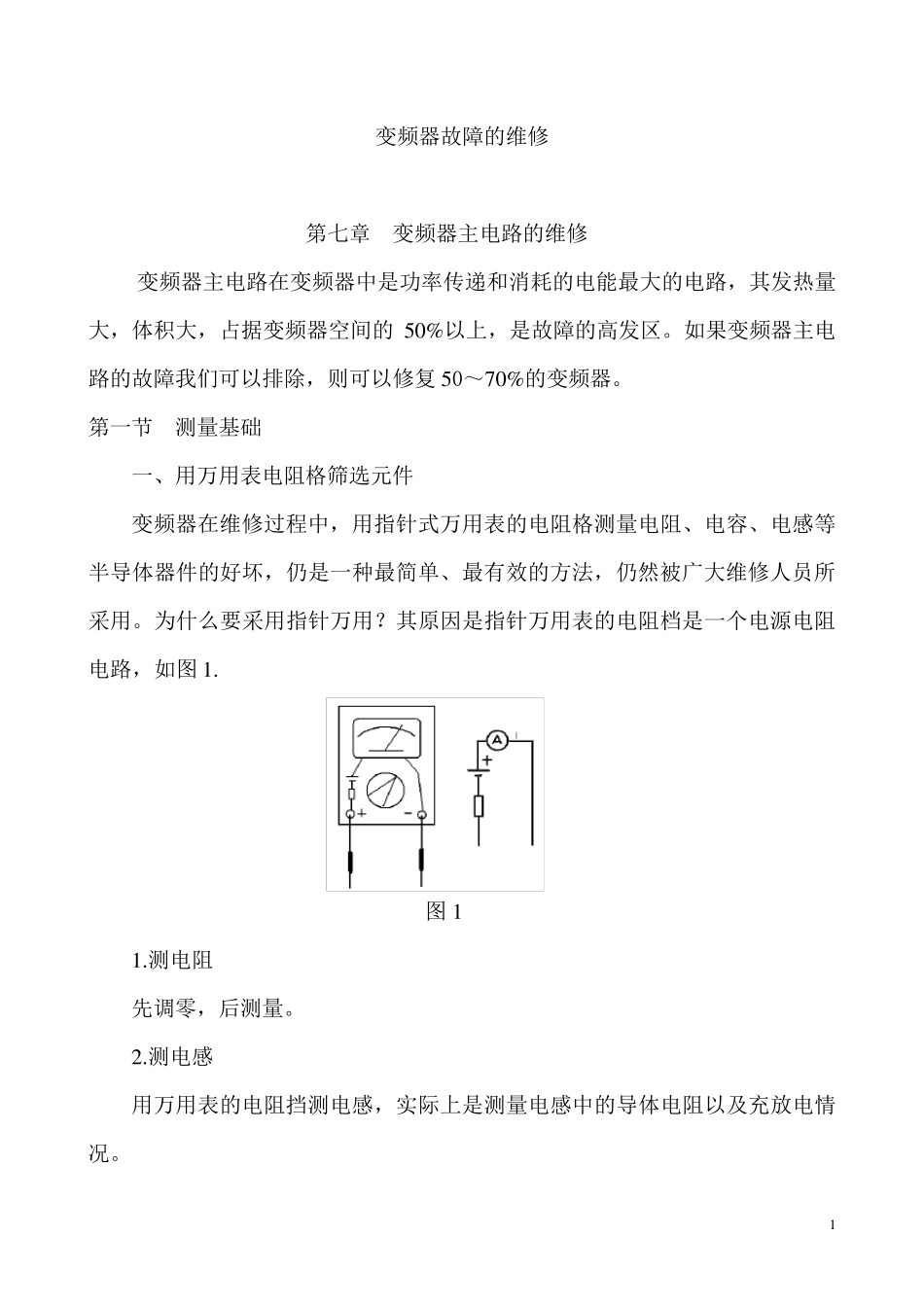

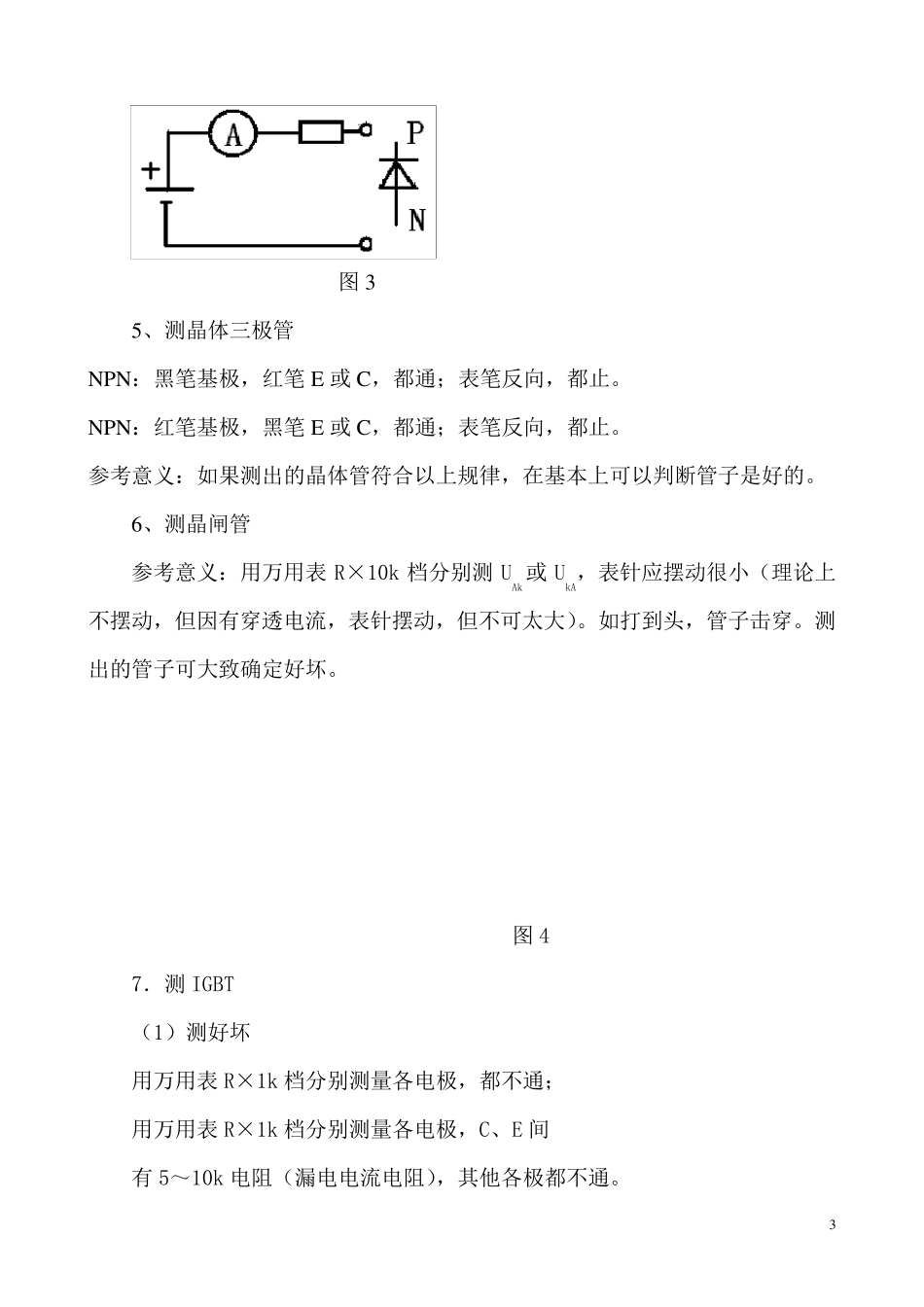

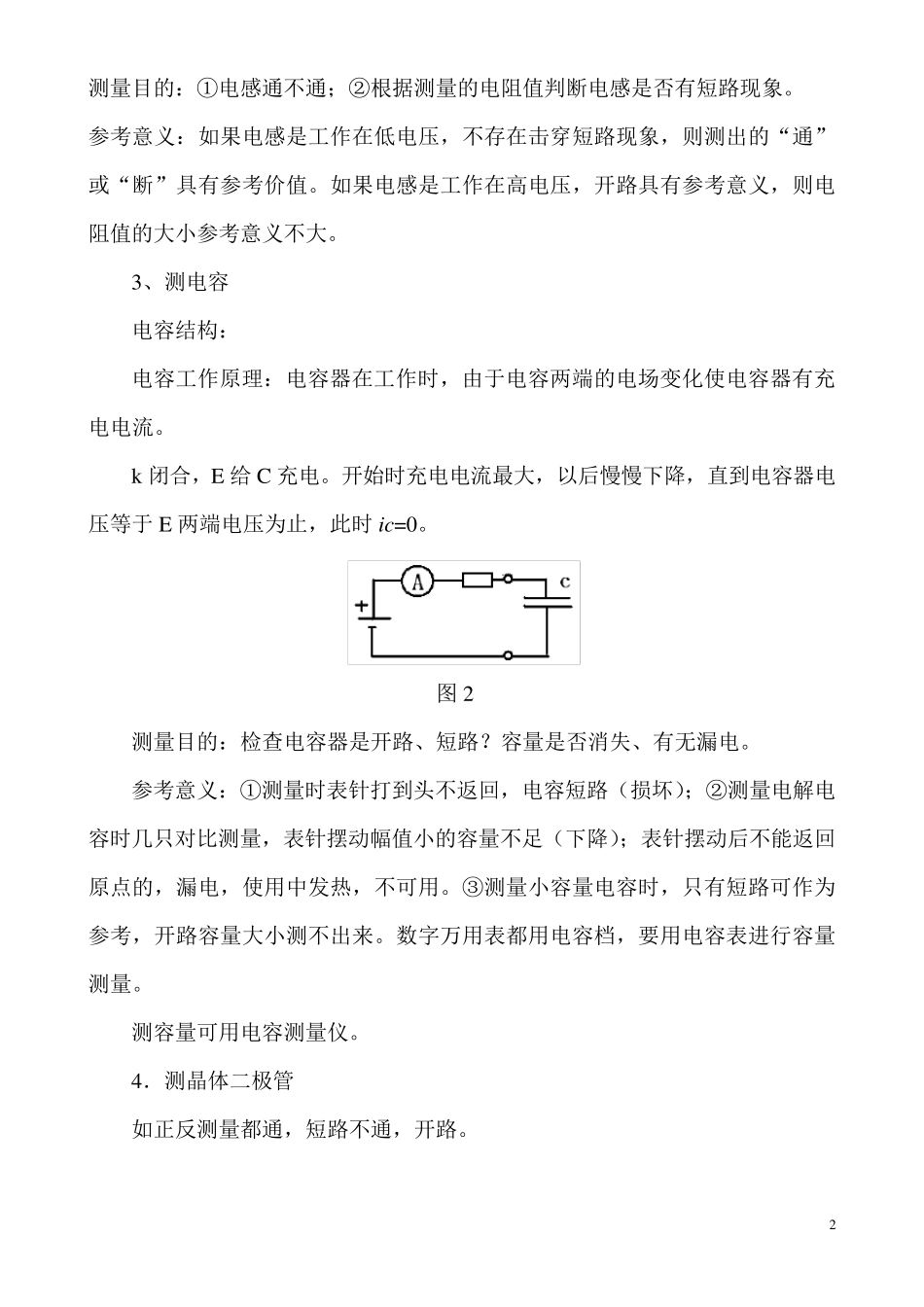

1 变频器故障的维修 第七章 变频器主电路的维修 变频器主电路在变频器中是功率传递和消耗的电能最大的电路，其发热量大，体积大，占据变频器空间的5 0 %以上，是故障的高发区。如果变频器主电路的故障我们可以排除，则可以修复5 0～7 0 %的变频器。 第一节 测量基础 一、用万用表电阻格筛选元件 变频器在维修过程中，用指针式万用表的电阻格测量电阻、电容、电感等半导体器件的好坏，仍是一种最简单、最有效的方法，仍然被广大维修人员所采用。为什么要采用指针万用？其原因是指针万用表的电阻档是一个电源电阻电路，如图 1 . 图 1 1 .测电阻 先调零，后测量。 2 .测电感 用万用表的电阻挡测电感，实际上是测量电感中的导体电阻以及充放电情况。 2 测量目的：①电感通不通；②根据测量的电阻值判断电感是否有短路现象。 参考意义：如果电感是工作在低电压，不存在击穿短路现象，则测出的“通”或“断”具有参考价值。如果电感是工作在高电压，开路具有参考意义，则电阻值的大小参考意义不大。 3、测电容 电容结构： 电容工作原理：电容器在工作时，由于电容两端的电场变化使电容器有充电电流。 k闭合，E 给 C 充电。开始时充电电流最大，以后慢慢下降，直到电容器电压等于 E 两端电压为止，此时 ic=0。 图 2 测量目的：检查电容器是开路、短路？容量是否消失、有无漏电。 参考意义：①测量时表针打到头不返回，电容短路（损坏）；②测量电解电容时几只对比测量，表针摆动幅值小的容量不足（下降）；表针摆动后不能返回原点的，漏电，使用中发热，不可用。③测量小容量电容时，只有短路可作为参考，开路容量大小测不出来。数字万用表都用电容档，要用电容表进行容量测量。 测容量可用电容测量仪。 4．测晶体二极管 如正反测量都通，短路不通，开路。 3 图3 5、测晶体三极管 NPN：黑笔基极，红笔E 或C，都通；表笔反向，都止。 NPN：红笔基极，黑笔E 或C，都通；表笔反向，都止。 参考意义：如果测出的晶体管符合以上规律，在基本上可以判断管子是好的。 6、测晶闸管 参考意义：用万用表R×10k 档分别测UAk或UkA，表针应摆动很小（理论上不摆动，但因有穿透电流，表针摆动，但不可太大）。如打到头，管子击穿。测出的管子可大致确定好坏。 图4 7．测IGBT （1）测好坏 用万用表R×1k 档分别测量各电极，都不通； 用万用表R×1k 档分别测量各电极，C、E 间 有 5～10k 电阻（漏电电流...
