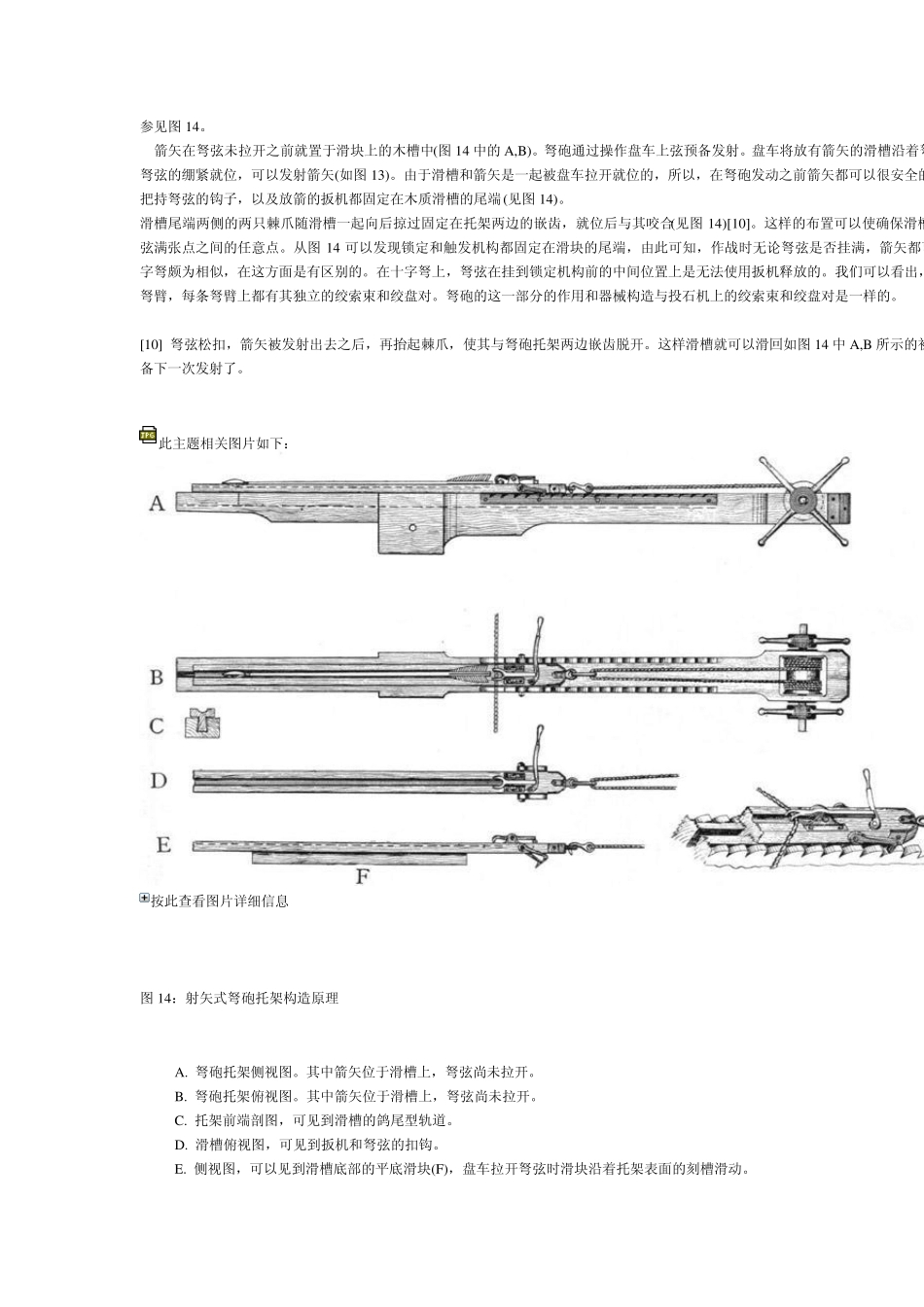

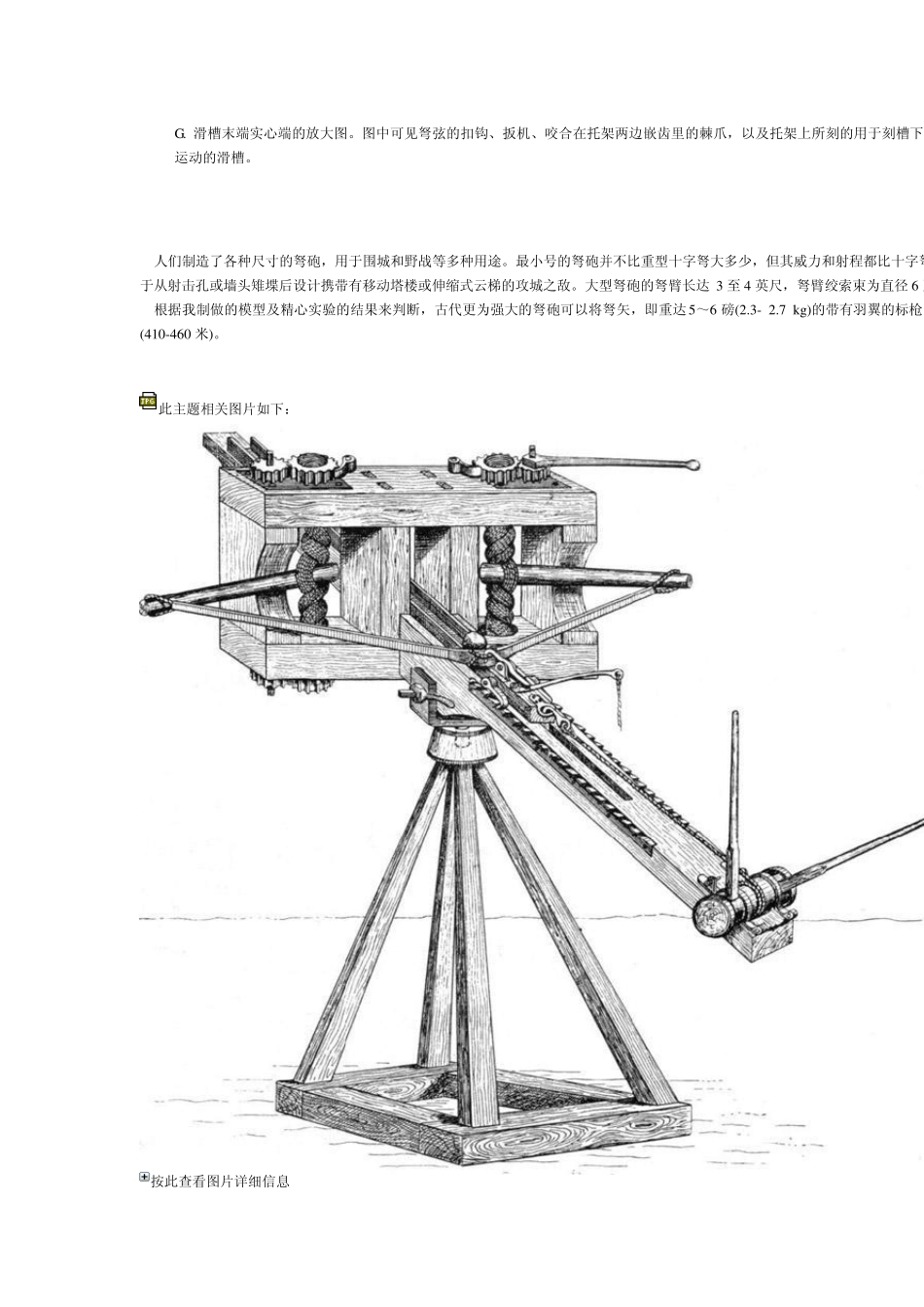

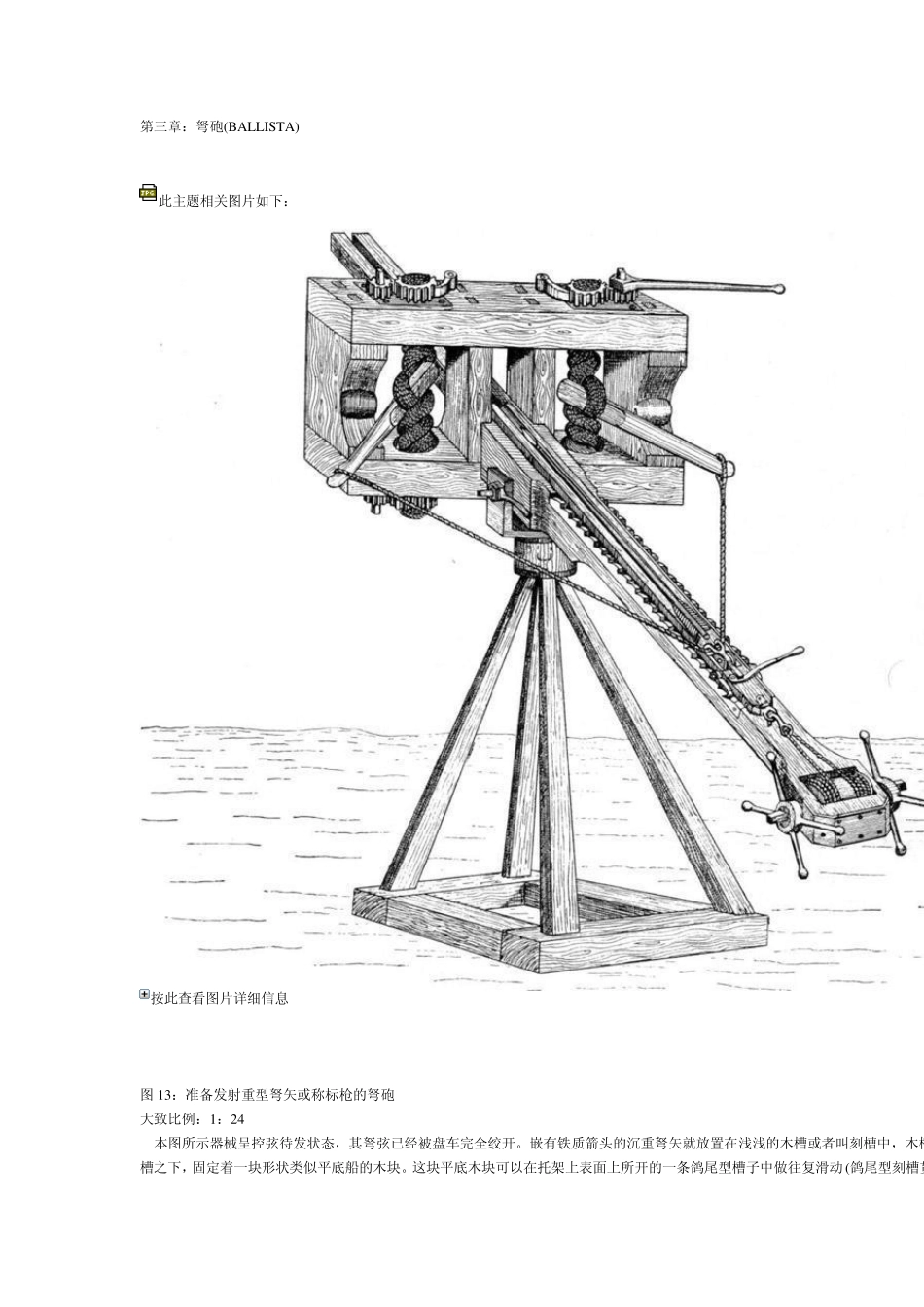

第三章:弩砲(BALLISTA) 此主题相关图片如下: 按此查看图片详细信息 图13:准备发射重型弩矢或称标枪的弩砲 大致比例:1:24 本图所示器械呈控弦待发状态,其弩弦已经被盘车完全绞开。嵌有铁质箭头的沉重弩矢就放置在浅浅的木槽或者叫刻槽中,木槽槽之下,固定着一块形状类似平底船的木块。这块平底木块可以在托架上表面上所开的一条鸽尾型槽子中做往复滑动(鸽尾型刻槽贯参见图14。 箭矢在弩弦未拉开之前就置于滑块上的木槽中(图14 中的 A,B)。弩砲通过操作盘车上弦预备发射。盘车将放有箭矢的滑槽沿着弩弩弦的绷紧就位,可以发射箭矢(如图13)。由于滑槽和箭矢是一起被盘车拉开就位的,所以,在弩砲发动之前箭矢都可以很安全的把持弩弦的钩子,以及放箭的扳机都固定在木质滑槽的尾端(见图14)。 滑槽尾端两侧的两只棘爪随滑槽一起向后掠过固定在托架两边的嵌齿,就位后与其咬合(见图14)[10]。这样的布置可以使确保滑槽弦满张点之间的任意点。从图14 可以发现锁定和触发机构都固定在滑块的尾端,由此可知,作战时无论弩弦是否挂满,箭矢都可字弩颇为相似,在这方面是有区别的。在十字弩上,弩弦在挂到锁定机构前的中间位置上是无法使用扳机释放的。我们可以看出,弩臂,每条弩臂上都有其独立的绞索束和绞盘对。弩砲的这一部分的作用和器械构造与投石机上的绞索束和绞盘对是一样的。 [10] 弩弦松扣,箭矢被发射出去之后,再抬起棘爪,使其与弩砲托架两边嵌齿脱开。这样滑槽就可以滑回如图14 中 A,B 所示的初备下一次发射了。 此主题相关图片如下: 按此查看图片详细信息 图14:射矢式弩砲托架构造原理 A. 弩砲托架侧视图。其中箭矢位于滑槽上,弩弦尚未拉开。 B. 弩砲托架俯视图。其中箭矢位于滑槽上,弩弦尚未拉开。 C. 托架前端剖图,可见到滑槽的鸽尾型轨道。 D. 滑槽俯视图,可见到扳机和弩弦的扣钩。 E. 侧视图,可以见到滑槽底部的平底滑块(F),盘车拉开弩弦时滑块沿着托架表面的刻槽滑动。 G. 滑槽末端实心端的放大图。图中可见弩弦的扣钩、扳机、咬合在托架两边嵌齿里的棘爪,以及托架上所刻的用于刻槽下部运动的滑槽。 人们制造了各种尺寸的弩砲,用于围城和野战等多种用途。最小号的弩砲并不比重型十字弩大多少,但其威力和射程都比十字弩于从射击孔或墙头雉堞后设计携带有移动塔楼或伸缩式云梯的攻城之敌。大型弩砲的弩臂长达 3 至 4 英尺,弩臂绞索束为直径 6 至 根据我制做的模型及精心实验的结...
