叮咚门铃的原理图

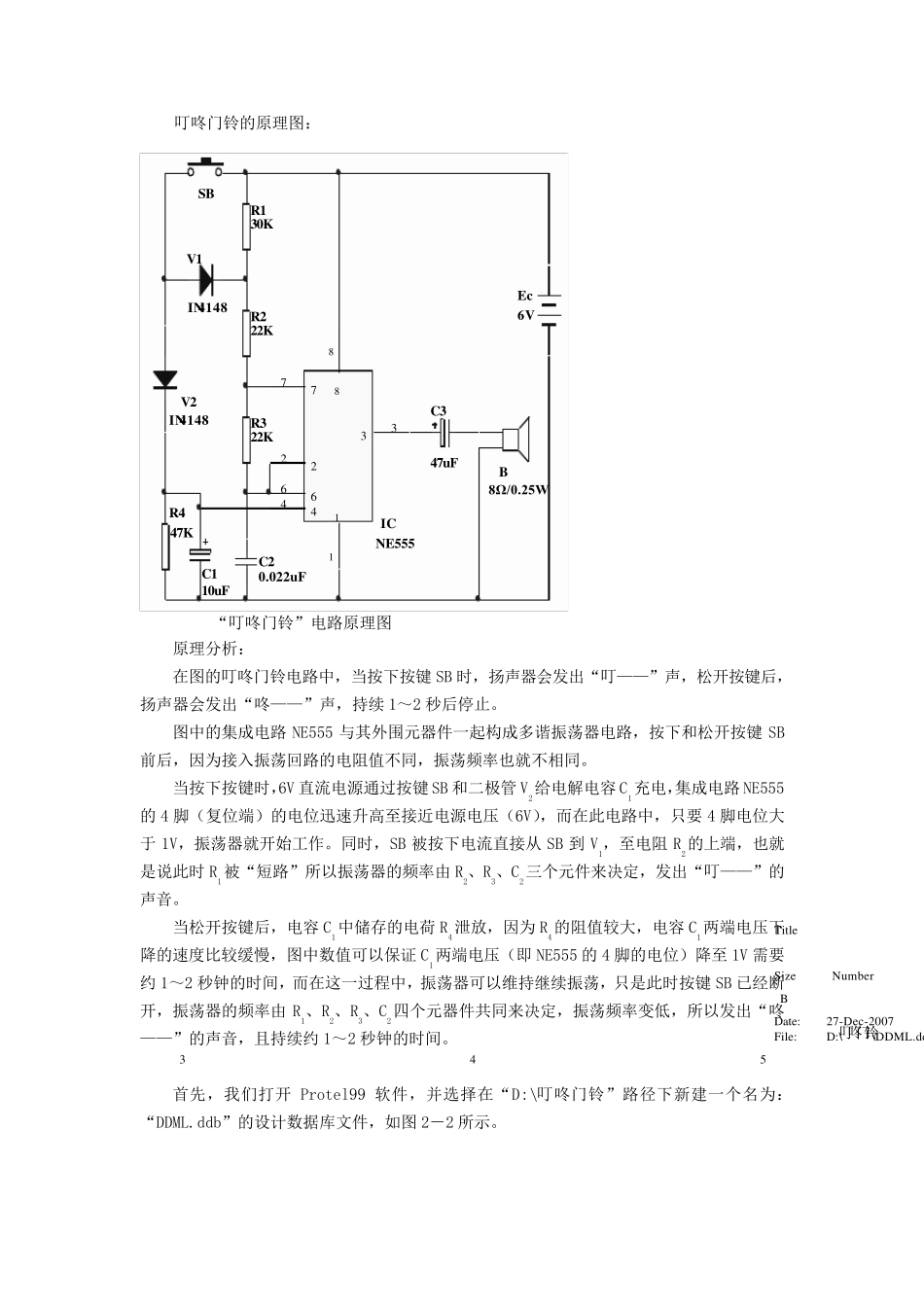

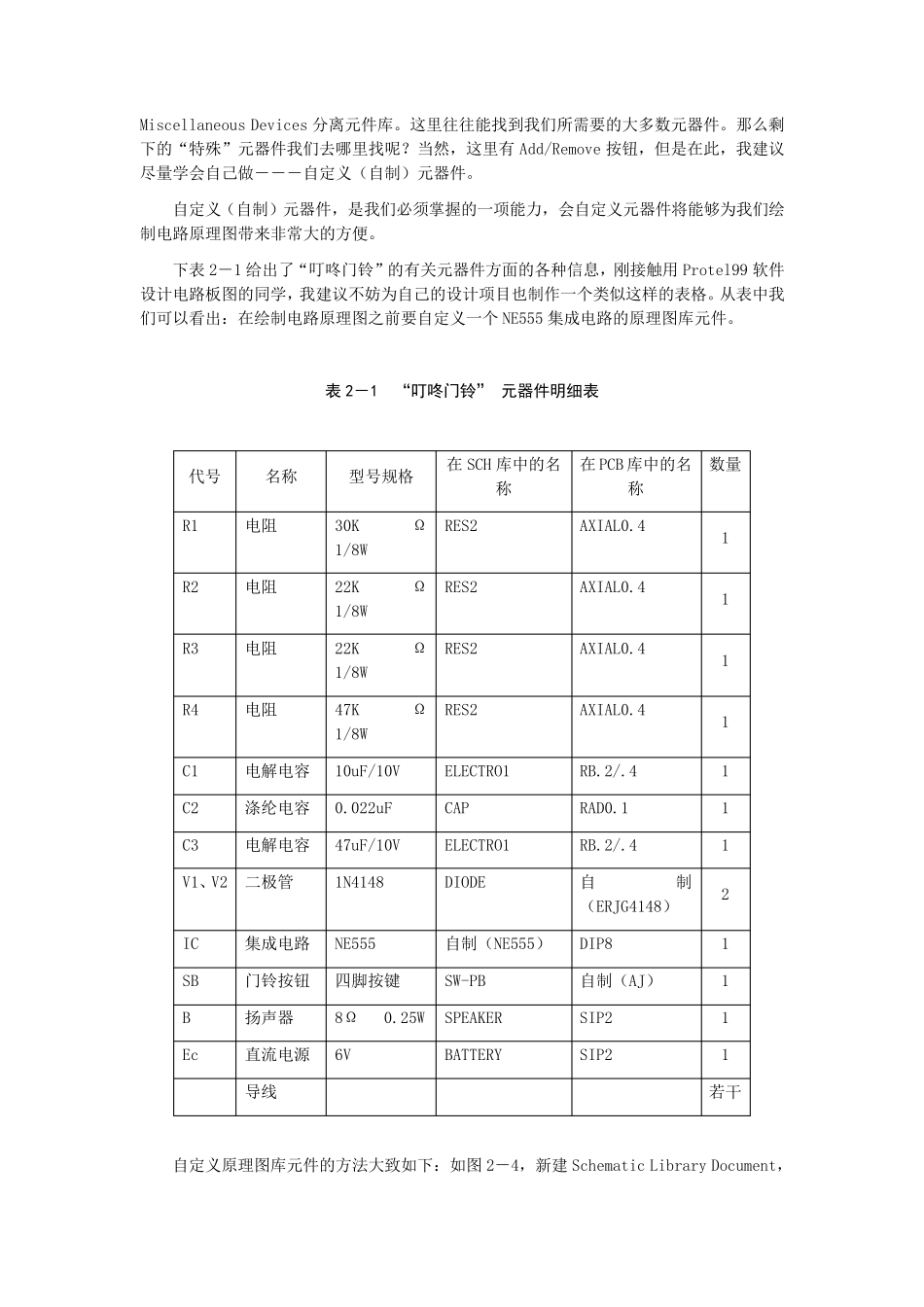

叮咚门铃的原理图： 345TitleNumberSizeBDate:27-Dec-2007File:D:\叮咚门铃\DDML.ddbR130KR322KR222KR447KBC20.022uFEc6VV2IN4148V1IN414877446622113388ICNE555SBC110uFC347uF8Ω/0.25W “叮咚门铃”电路原理图 原理分析： 在图的叮咚门铃电路中，当按下按键SB 时，扬声器会发出“叮——”声，松开按键后，扬声器会发出“咚——”声，持续 1～2 秒后停止。 图中的集成电路NE555 与其外围元器件一起构成多谐振荡器电路，按下和松开按键SB前后，因为接入振荡回路的电阻值不同，振荡频率也就不相同。 当按下按键时，6V 直流电源通过按键SB 和二极管 V2给电解电容 C1充电，集成电路NE555的4 脚（复位端）的电位迅速升高至接近电源电压（6V），而在此电路中，只要 4 脚电位大于 1V，振荡器就开始工作。同时，SB 被按下电流直接从 SB 到 V1，至电阻 R2的上端，也就是说此时R1被“短路”所以振荡器的频率由 R2、R3、C2三个元件来决定，发出“叮——”的声音。 当松开按键后，电容 C1中储存的电荷 R4泄放，因为 R4的阻值较大，电容 C1两端电压下降的速度比较缓慢，图中数值可以保证C1两端电压（即NE555 的4 脚的电位）降至 1V 需要约1～2 秒钟的时间，而在这一过程中，振荡器可以维持继续振荡，只是此时按键SB 已经断开，振荡器的频率由 R1、R2、R3、C2四个元器件共同来决定，振荡频率变低，所以发出“咚——”的声音，且持续约1～2 秒钟的时间。 首先，我们打开 Protel99 软 件，并 选 择 在“D:\叮咚门铃”路径 下新 建 一个名 为：“DDML.ddb”的设 计 数据 库 文 件，如 图2－ 2 所示 。 图2－2 Protel99 软件新建设计数据库界面 然后，我们在Protel99 软件界面的Documents 中新建一个Schematic Document 文档，打开此文档，如图2－3 所示，我们就可以在其中绘制电路原理图了。 图2－3 新建Schematic Document 界面 在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？ 在如图2－3 的Protel99 软件Schematic Document 界面中，默认的缺省元件库是：Miscellaneous Devices 分 离 元 件 库 。 这 里 往 往 能 找 到 我 们 所 需 要 的 大 多 数 元 器 件 。 那 么 剩下 的 “ 特 殊 ” 元 器 件 我 们 去 哪 里 找 呢 ？ 当 然 ， 这 里 有 Add/Remove 按 钮 ， 但 是 在 此 ...
