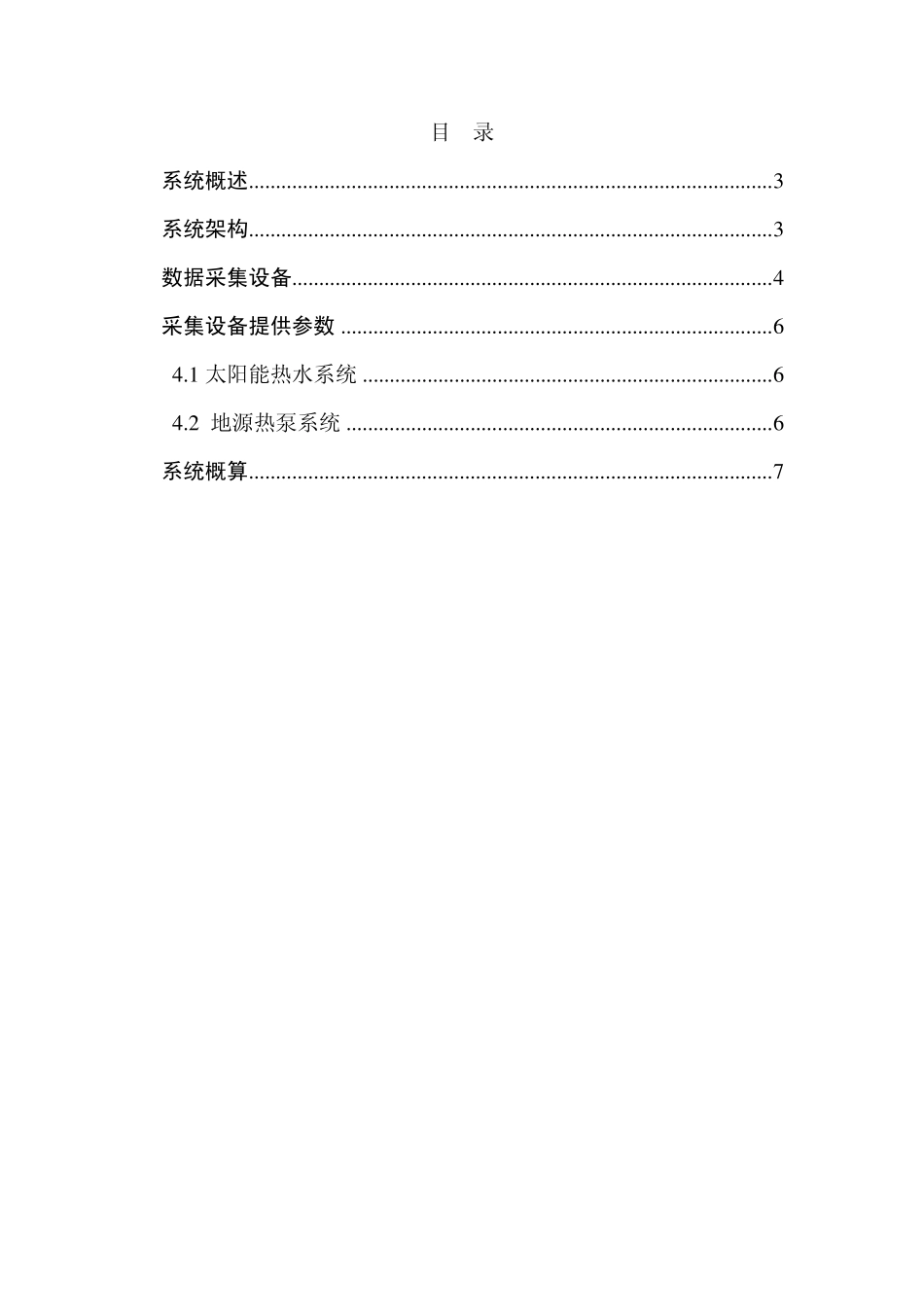

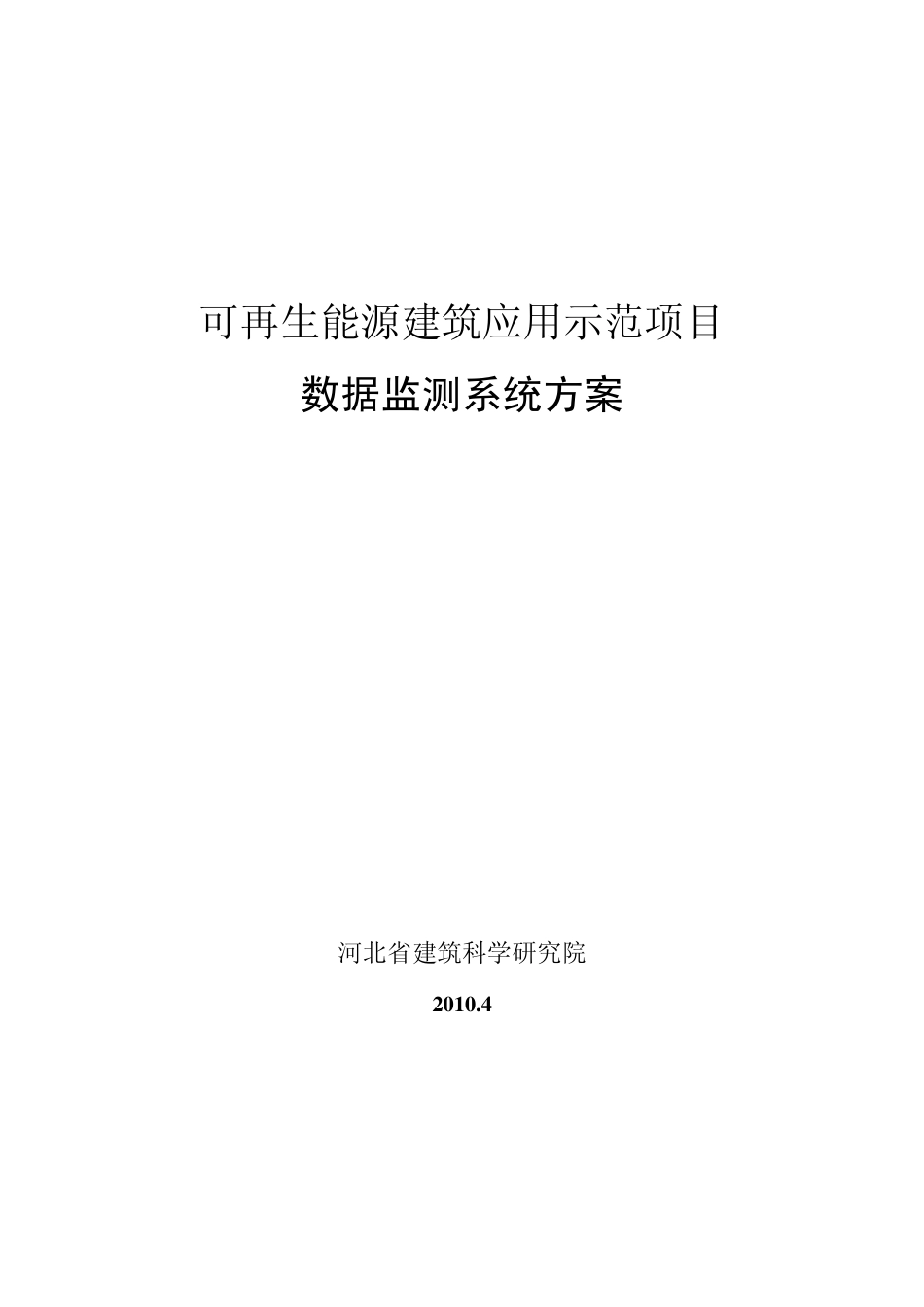

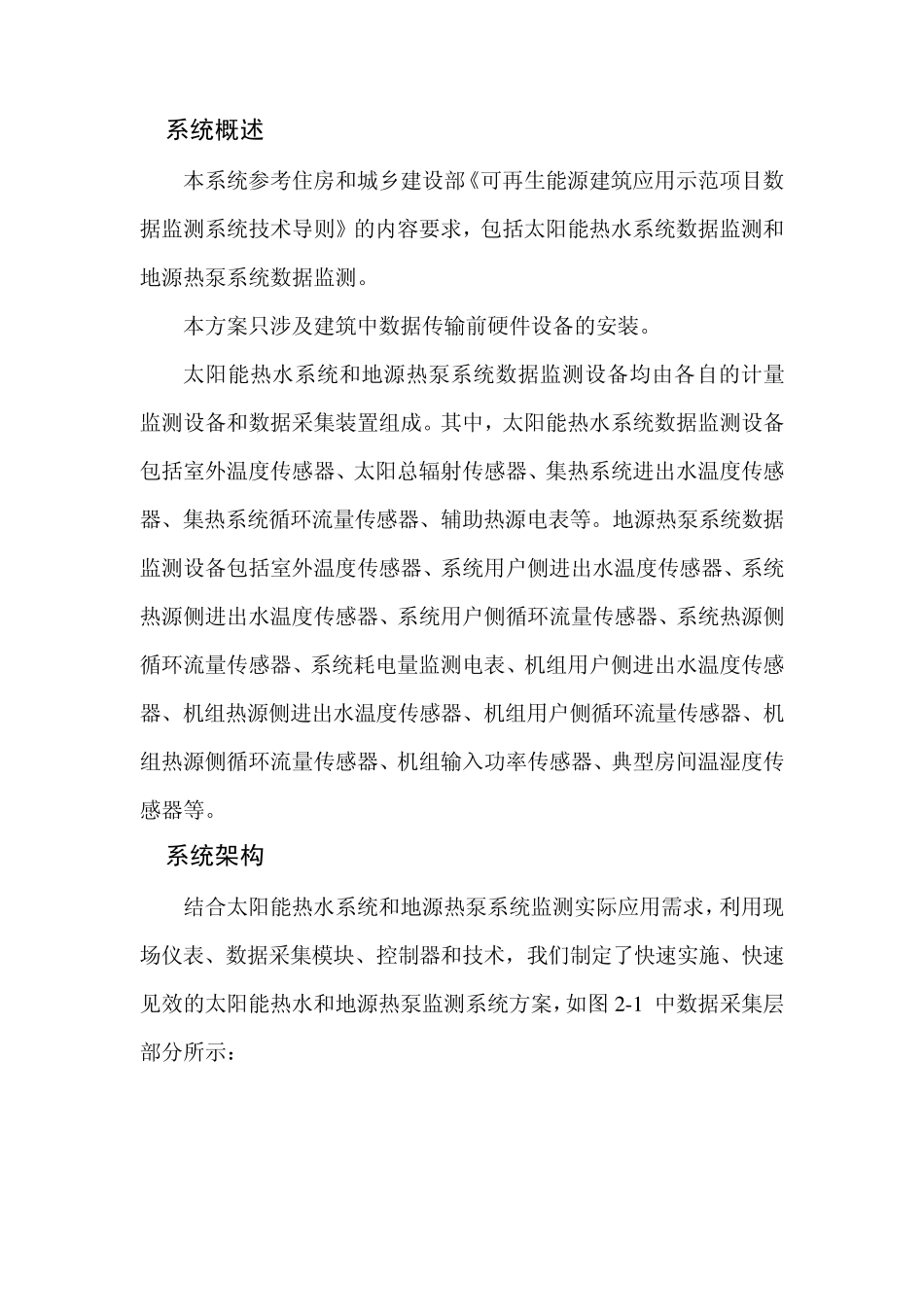

可再生能源建筑应用示范项目 数据监测系统方案 河北省建筑科学研究院 2 0 1 0 .4 目 录 1 系统概述 ................................................................................................. 3 2 系统架构 ................................................................................................. 3 3 数据采集设备......................................................................................... 4 4 采集设备提供参数 ................................................................................ 6 4 .1 太阳能热水系统 ............................................................................ 6 4 .2 地源热泵系统 ............................................................................... 6 5 系统概算 ................................................................................................. 7 1 系统概述 本系统参考住房和城乡建设部《可再生能源建筑应用示范项目数据监测系统技术导则》的内容要求，包括太阳能热水系统数据监测和地源热泵系统数据监测。 本方案只涉及建筑中数据传输前硬件设备的安装。 太阳能热水系统和地源热泵系统数据监测设备均由各自的计量监测设备和数据采集装置组成。其中，太阳能热水系统数据监测设备包括室外温度传感器、太阳总辐射传感器、集热系统进出水温度传感器、集热系统循环流量传感器、辅助热源电表等。地源热泵系统数据监测设备包括室外温度传感器、系统用户侧进出水温度传感器、系统热源侧进出水温度传感器、系统用户侧循环流量传感器、系统热源侧循环流量传感器、系统耗电量监测电表、机组用户侧进出水温度传感器、机组热源侧进出水温度传感器、机组用户侧循环流量传感器、机组热源侧循环流量传感器、机组输入功率传感器、典型房间温湿度传感器等。 2 系统架构 结合太阳能热水系统和地源热泵系统监测实际应用需求，利用现场仪表、数据采集模块、控制器和技术，我们制定了快速实施、快速见效的太阳能热水和地源热泵监测系统方案，如图 2 -1 中数据采集层部分所示： 图2-1 监测系统架构 A..利用分布式模拟量 I/O 模块，采集系统的室外温度、进出口温度、太阳辐射度、循环流量等信号，通过 485 总线以 Modbus 协议接入数据采集器； B. 温度巡检仪和能耗电表...
