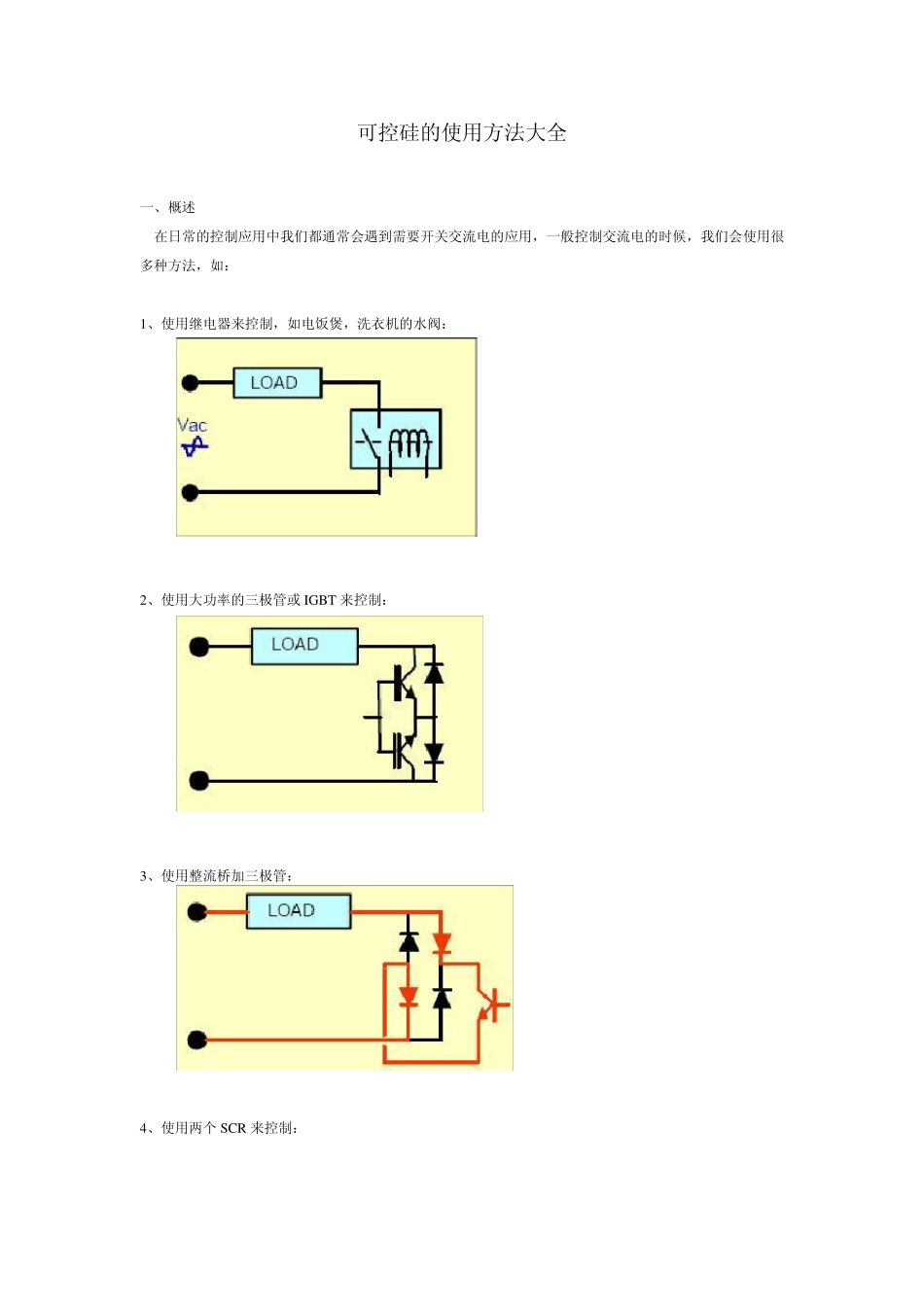

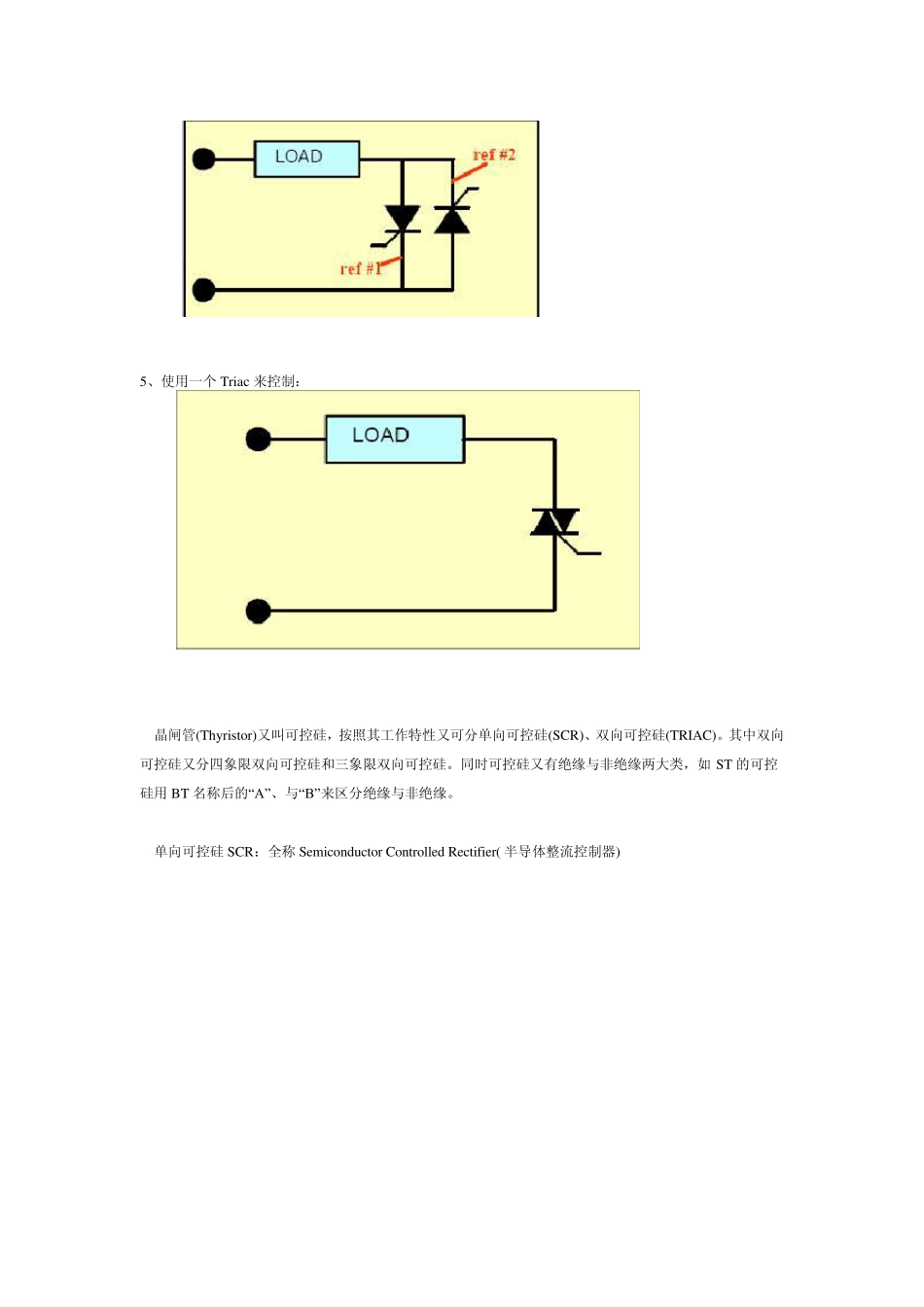

可控硅的使用方法大全 一、概述 在日常的控制应用中我们都通常会遇到需要开关交流电的应用,一般控制交流电的时候,我们会使用很多种方法,如: 1、使用继电器来控制,如电饭煲,洗衣机的水阀: 2、使用大功率的三极管或 IGBT 来控制: 3、使用整流桥加三极管: 4、使用两个 SCR 来控制: 5、使用一个 Triac 来控制: 晶闸管(Thy ristor)又叫可控硅,按照其工作特性又可分单向可控硅(SCR)、双向可控硅(TRIAC)。其中双向可控硅又分四象限双向可控硅和三象限双向可控硅。同时可控硅又有绝缘与非绝缘两大类,如 ST 的可控硅用 BT 名称后的“A”、与“B”来区分绝缘与非绝缘。 单向可控硅 SCR:全称 Semicondu ctor Controlled Rectifier( 半导体整流控制器) 双向可控硅TRIAC:全称Triode ACSemiconductor Sw itch(三端双向可控硅开关),也有厂商使用Bi-directional Controlled Rectifier(BCR) 来表示双向可控硅。 请注意上述两图中的红紫箭头方向! 可控硅的结构原理我就不提了。 二、可控硅的控制模式 现在我们来看一看通常的可控硅控制模式 1、On /Off 控制: 对于这样的一个电路,当通过控制信号来开关Triac 时,我们可以看到如下的电流波形 通常对于一个典型的阻性的负载使用该控制方法时,可以看到控制信号、电流、相电压的关联。 2、相角控制: 也叫导通角控制,其目的是通过触发可控硅的导通时间来实现对电流的控制,在简单的马达与调光系统中多可以看到这种控制方法 在典型的阻性负载中,通过控制触发导通角 a 在 0~180 之间变化,从而实现控制电流的大小 三、 我们知道,可控硅的一个导通周期可以有四步:
