台球馆消防设计专篇

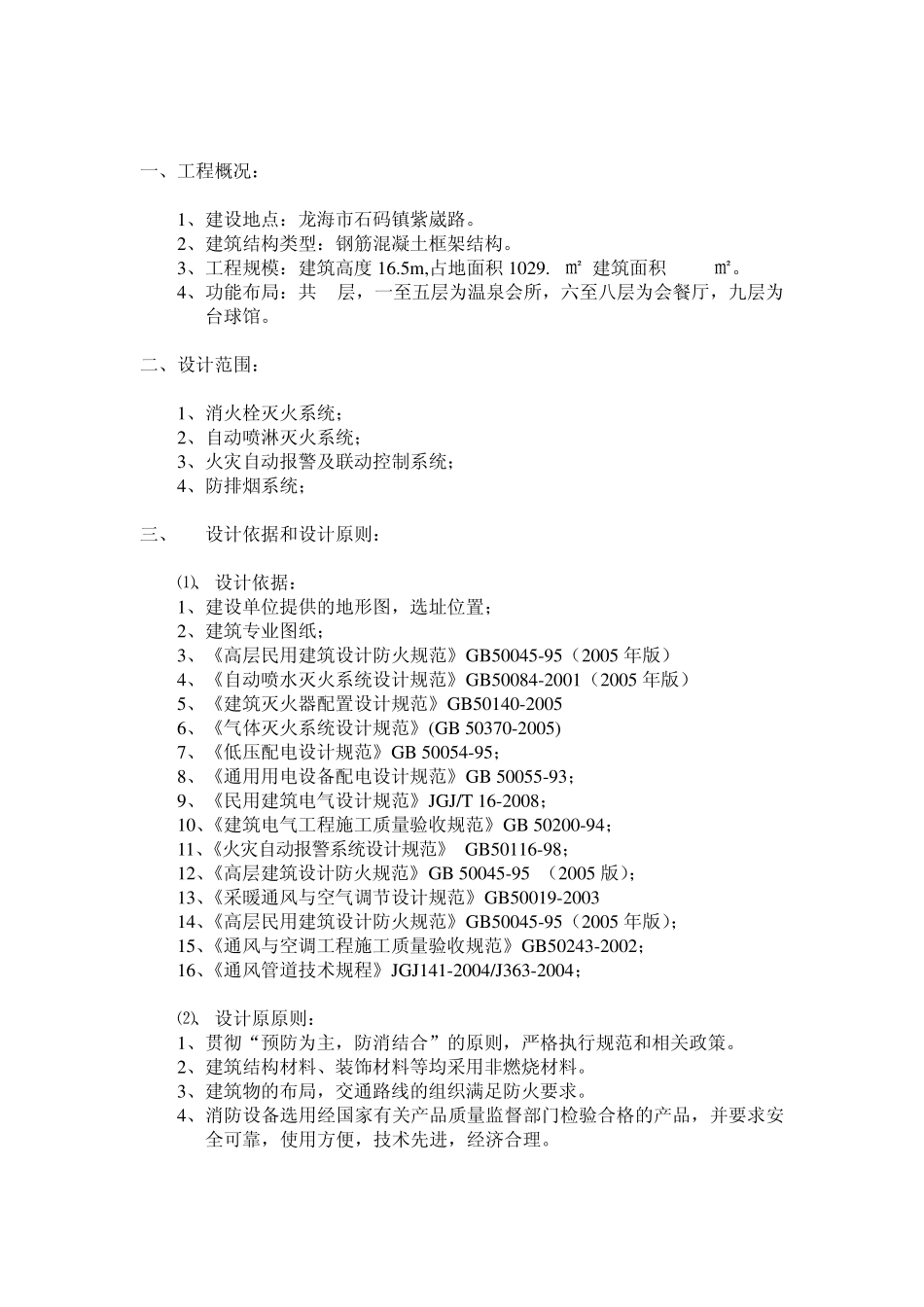

一、工程概况： 1、建设地点：龙海市石码镇紫崴路。 2、建筑结构类型：钢筋混凝土框架结构。 3、工程规模：建筑高度 16.5m ,占地面积 1029.5㎡,建筑面积 4500㎡。 4、功能布局：共 9层，一至五层为温泉会所，六至八层为会餐厅，九层为台球馆。 二、设计范围： 1、消火栓灭火系统； 2、自动喷淋灭火系统； 3、火灾自动报警及联动控制系统； 4、防排烟系统； 三、 设计依据和设计原则： ⑴、 设计依据： 1、建设单位提供的地形图，选址位置； 2、建筑专业图纸； 3、《高层民用建筑设计防火规范》GB50045-95（2005 年版） 4、《自动喷水灭火系统设计规范》GB50084-2001（2005 年版） 5、《建筑灭火器配置设计规范》GB50140-2005 6、《气体灭火系统设计规范》(GB 50370-2005) 7、《低压配电设计规范》GB 50054-95； 8、《通用用电设备配电设计规范》GB 50055-93； 9、《民用建筑电气设计规范》JGJ/T 16-2008； 10、《建筑电气工程施工质量验收规范》GB 50200-94； 11、《火灾自动报警系统设计规范》 GB50116-98； 12、《高层建筑设计防火规范》GB 50045-95 （2005 版）； 13、《采暖通风与空气调节设计规范》GB50019-2003 14、《高层民用建筑设计防火规范》GB50045-95（2005 年版）； 15、《通风与空调工程施工质量验收规范》GB50243-2002； 16、《通风管道技术规程》JGJ141-2004/J363-2004； ⑵、 设计原原则： 1、贯彻“预防为主，防消结合”的原则，严格执行规范和相关政策。 2、建筑结构材料、装饰材料等均采用非燃烧材料。 3、建筑物的布局，交通路线的组织满足防火要求。 4、消防设备选用经国家有关产品质量监督部门检验合格的产品，并要求安全可靠，使用方便，技术先进，经济合理。 四、消火栓灭火系统 1、室内消火栓灭火系统 本设计室内消火栓系统不分区，室内消火栓系统布置成环状，保证同层有相邻二支水枪水柱到达着火点。消火栓箱体尺寸为 700X1600X240 毫米。栓口直径 65m m ，麻质衬胶水带长度 25m ，水枪喷嘴口径 19m m ，栓口的安装高度为距地 1.1 米，每套消火栓配手提式干粉灭火器MF/ABC5，共两具。 消火栓给水系统管材均采用内外壁热镀锌钢管，管径小于等于 DN100 采用丝扣连接；管径大于 DN100 采用沟槽式（卡箍）管接头及配件连接。 2、水泵结合器 室内消火栓系统设 2 套水泵结合器，以保证消防车接驳水泵结合器向室内消火栓管网供水，水泵结合器安...
