史上最全中美英螺纹规格表、攻牙钻孔径对照表

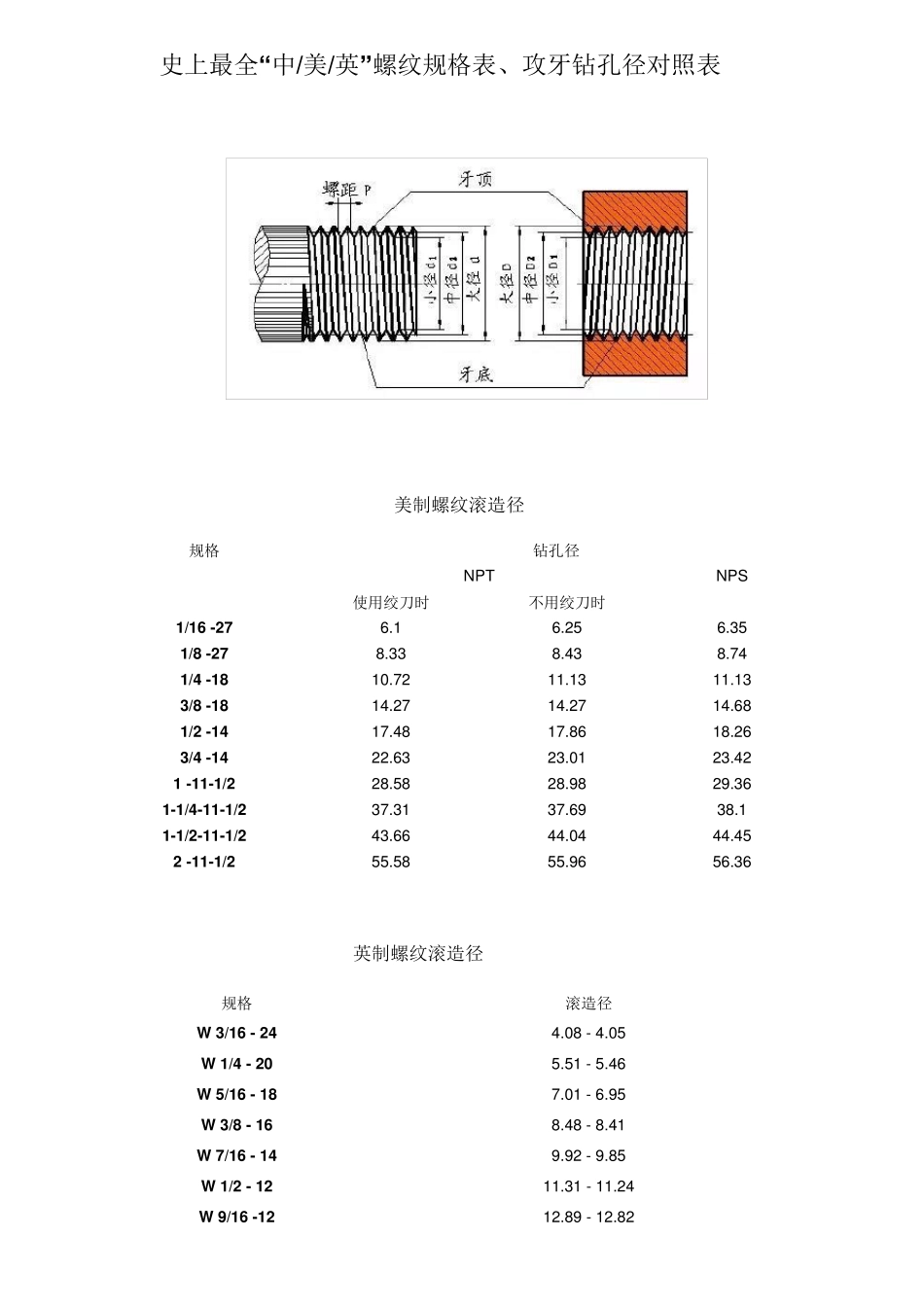

史上最全“中/美/英”螺纹规格表、攻牙钻孔径对照表 美制螺纹滚造径 规格 钻孔径 NPT NPS 使用绞刀时 不用绞刀时 1/16 -27 6.1 6.25 6.35 1/8 -27 8.33 8.43 8.74 1/4 -18 10.72 11.13 11.13 3/8 -18 14.27 14.27 14.68 1/2 -14 17.48 17.86 18.26 3/4 -14 22.63 23.01 23.42 1 -11-1/2 28.58 28.98 29.36 1-1/4-11-1/2 37.31 37.69 38.1 1-1/2-11-1/2 43.66 44.04 44.45 2 -11-1/2 55.58 55.96 56.36 英制螺纹滚造径 规格 滚造径 W 3/16 - 24 4.08 - 4.05 W 1/4 - 20 5.51 - 5.46 W 5/16 - 18 7.01 - 6.95 W 3/8 - 16 8.48 - 8.41 W 7/16 - 14 9.92 - 9.85 W 1/2 - 12 11.31 - 11.24 W 9/16 -12 12.89 - 12.82 公制无屑丝攻钻孔径 规格 精度等级 R H 4.5.6 R H 7.8 R H 9 M1.0×0.25 0.86 0.88 - M1.1×0.25 0.96 0.98 - M1.2×0.25 1.06 1.08 - M1.4×0.3 1.24 1.25 - M1.6×0.35 1.41 1.43 - M1.7×0.35 1.51 1.53 - M1.8×0.35 1.61 1.63 - M2.0×0.4 1.78 1.80 - M2.2×0.45 1.95 1.98 - M2.3×0.4 2.08 2.10 - M2.5×0.45 2.25 2.28 - M2.6×0.45 2.35 1.38 - M3.0×0.5 2.73 2.75 - M3.0×0.6 3.17 3.20 - M4.0×0.7 3.62 3.65 3.69 M5.0×0.8 4.56 4.60 4.64 M6.0×1.0 5.45 5.50 5.55 M7.0×1.0 6.45 6.50 6.55 M8.0×1.25 7.31 7.38 7.44 M10×1.5 9.18 9.25 9.32 M10×1.25 9.31 9.38 9.44 M12×1.75 11.04 11.12 11.21 M12×1.25 11.31 11.38 11.44 注：无槽丝攻之钻孔径,在上表所列之数值,由于被加工材料之材质、硬度、形状、尺寸等之影响,多少会有所变动，因此参考上表之同时,亦请增减若干。
