各型号升级接口针脚定义大全

各型号升级接口针脚定义大全_第1页
1/10

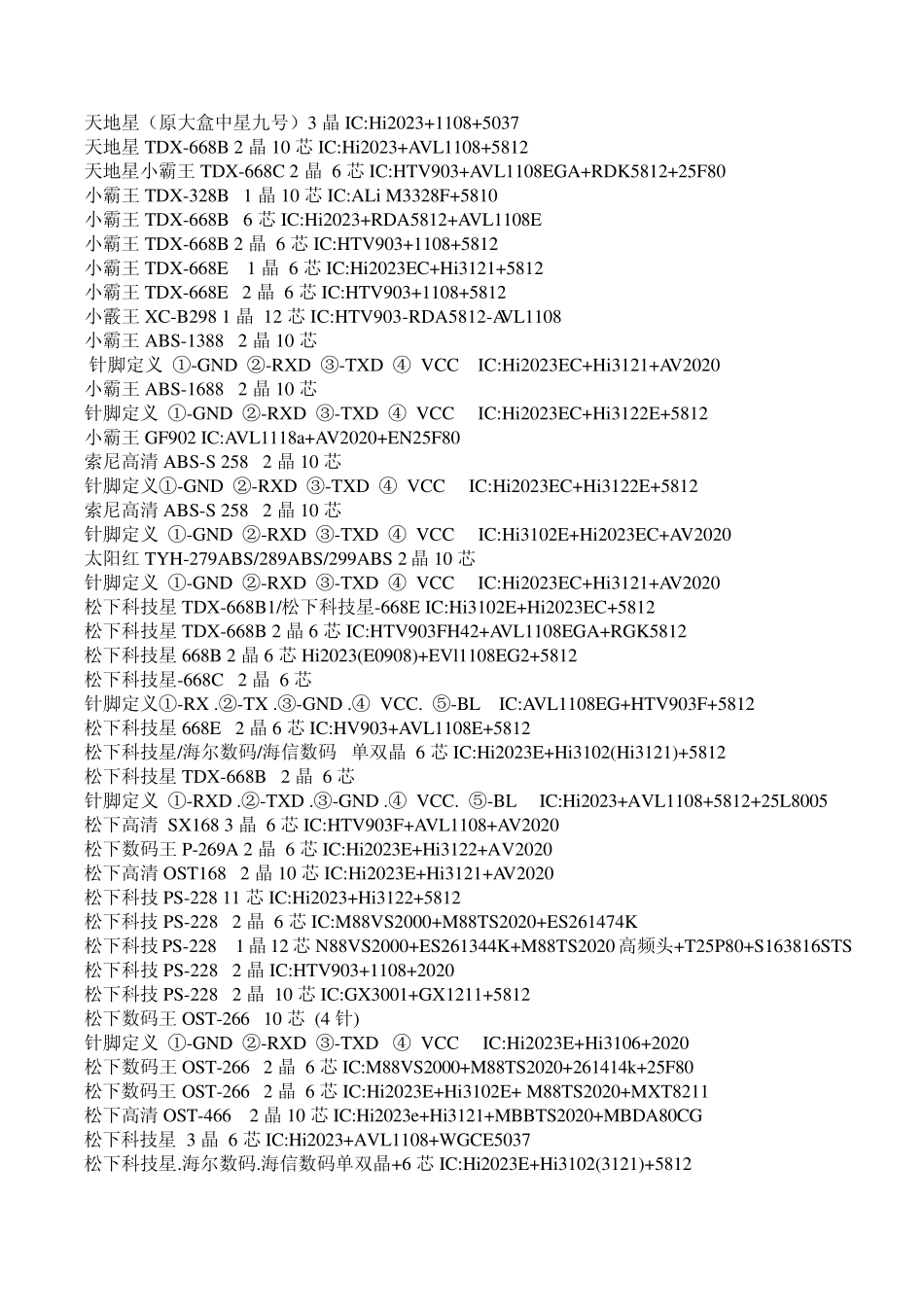

各型号升级接口针脚定义大全_第2页
2/10
各型号升级接口针脚定义大全_第3页
3/10
中星9 号接收机各厂家芯片资料大全和升级接口针脚定义 注意,以下供参考,鉴于山寨有太多的型号,完全一样的外壳和型号,芯片可能完全不同,一定要拆开盒子,看你的是什么芯片组合,以此来选择升级平台和BIN 文件,一定要测量针脚电压,以此来确定如何接线。 品牌 产品型号 芯片配置 高斯贝尔/歌德威尔ABS-208F 3 晶14 芯 针脚定义 ①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:AVL1108EG+Hi2023+5812 高斯贝尔ABS-208 1 晶 14 芯 (5 针) 针脚定义 ①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:AVL1108EG+Hi2023+5812 高斯贝尔ABS-208P/歌德威尔208H 1 晶14 芯 针脚定义 ①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:AVL1108EGi+Hi2023+5812 高斯贝尔ABS-208P/歌德威尔208H 1 晶14 芯 针脚定义 ①GND.②TXD.③RXD④VCC IC:M3330E+AVL1108EG+AV2020+M12L64164A 高斯贝尔ABS—208F IC:Hi2023+AVL1108EGA+M88TS2020 高斯贝尔ABS—208 2 晶 14 芯 IC:HTV903+1108+5812 高斯贝尔ABS-208 3 晶 (9 针母串口) IC:AVL1108+Hi2023+GAIM-18R IC:D61216GJ100+AVL1108EG+S29AL016D70TF102+ISSI 高斯贝尔ABS-208N 铁壳 (9 针母串口) IC42s16400F 高斯贝尔ABS-208 IC:D61216GJ+AV1108+29AL016D+5812 高斯贝尔ABS-208S 1 晶 IC:NEC D61216GJ+AVL1108EGa+高频头 高斯贝尔ABS-208Q 1 晶 14 芯 IC:AVL1108EGA+M3330E+M12L64164A+AV2020 海尔 2 晶10 芯 IC:HI2023E+1108+5812 海尔高清 OST-666 2 晶6 芯 IC:M88VS2000+241674K.1+M88TS2020 海尔高清 OST-666 3 晶12 芯 IC:High032E+His121+M88TS2020 海尔 3 晶10 芯 (9 针接口) IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB 海尔高清 OST-666 2 晶6 芯 IC:Hi2023E+3160+TS2020 欧视达 ABS-209B 3 晶10 芯 IC:GX3001+GX1121+LW37 欧视达 ABS-209B 3 晶11 芯 IC:GX3001+5037+8211 欧视达 ABS-309B 3 晶11 芯 IC:GX3001+GX1121+MGCE5037 欧视达 AS-900S 1 晶11 芯 IC:GX6121+25L80+LW37 城市之宝 BEX868 Y32S-93AT 2 晶10 芯 IC:HTV903F+AVL1108+TS2020 通达 Y35S-8BAT/Y35S-8CAT 2 晶10 芯 IC:HTV903+AVL1108+5812 通达 Y30S-01BT 2 晶12 芯 IC:HTV903+AVL1108+2020 皇朝 HSR-268 10 芯 IC:Hi2023+AVL1108+5812 小霸王 TDX-668E ABS-S1 1 晶 6...
